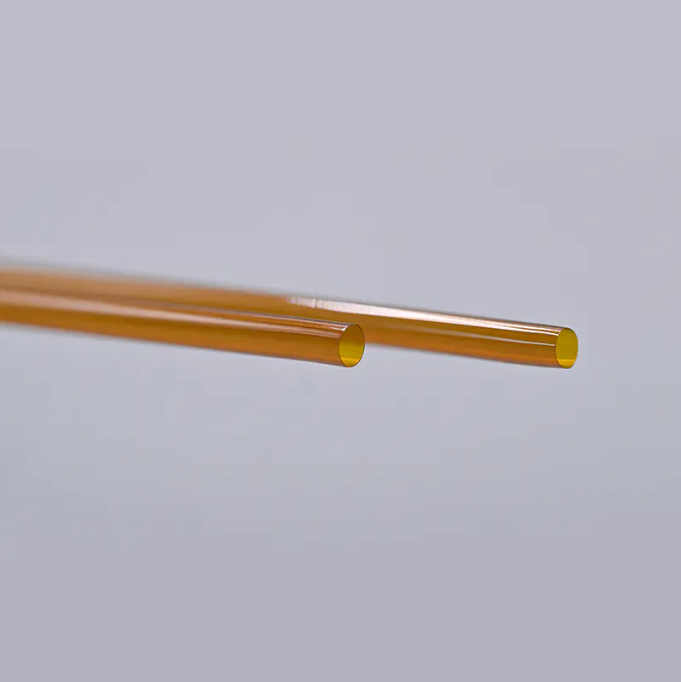

의료용 폴리이미드 튜빙 유연성, 화학적 불활성 및 생체 적합성을 유지하면서 최대 250°C(482°F)의 연속 작동 온도에서 구조적 무결성과 전기 절연을 유지하므로 고온 응용 분야에 이상적입니다. PTFE 또는 나일론 대체품과 달리 폴리이미드는 열 탄력성과 초박형 벽 구조를 결합하여 정밀도와 내열성이 동시에 중요한 카테터 샤프트, 최소 침습 수술 도구 및 신경혈관 장치에 선호되는 소재입니다. 이 기사에서는 기술 데이터와 실제 응용 사례를 바탕으로 까다로운 임상 환경에서 의료용 폴리이미드 튜빙의 장점을 제공하는 열적, 기계적, 화학적 특성을 살펴봅니다. 열 성능: 의료용 폴리이미드 튜빙의 핵심 장점 의료용 폴리이미드 튜빙의 가장 큰 특징은 탁월한 열 안정성입니다. 폴리이미드(PI) 폴리머 사슬에는 대부분의 유연한 의료용 폴리머의 성능을 훨씬 뛰어넘는 열 분해에 저항하는 방향족 이미드 결합이 포함되어 있습니다. 소재 연속 사용 온도 최고온도 (단기) 오토클레이브 호환 폴리이미드(PI) 250°C 300°C 예 PTFE 200°C 260°C 예 나일론(PA12) 100°C 130°C 아니요 엿보기 240°C 280°C 예 표 1: 일반적인 의료용 튜브 재료의 열 성능 비교 표준 오토클레이브 멸균 주기는 다음에서 작동합니다. 121~134°C . 의료용 폴리이미드 튜빙은 치수 변화, 층간 박리 또는 기계적 특성 손실 없이 이러한 사이클을 통과합니다. 이는 재사용 가능한 수술 기구의 중요한 요구 사항입니다. (function() { var ctx = document.getElementById('tempChart').getContext('2d'); new Chart(ctx, { type: 'bar', data: { labels: ['Polyimide (PI)', 'PTFE', 'Nylon (PA12)', 'PEEK'], datasets: [{ label: 'Continuous Use Temperature (°C)', data: [250, 200, 100, 240], backgroundColor: ['#0e7c7b', '#38b2ac', '#81e6d9', '#2c7a7b'], borderRadius: 7, borderSkipped: false, }] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Continuous Use Temperature by Material (°C)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, max: 300, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false } } } } }); })(); 강도 저하 없는 초박형 벽 구조 의료용 폴리이미드 튜빙의 임상적으로 가장 중요한 특성 중 하나는 벽 두께는 0.0025mm(2.5미크론)만큼 얇습니다. 뛰어난 인장 강도와 기둥 강성을 유지하면서. 이는 비슷한 외경을 가진 대부분의 열가소성 튜빙 재질에서는 불가능합니다. 신경혈관 및 심장 카테터 설계의 경우 외부 직경을 최소화하면서 내부 루멘 크기를 최대화하는 것은 끊임없는 엔지니어링 과제입니다. 폴리이미드 튜빙은 다음을 가능하게 하는 ID/OD 비율을 달성합니다. 카테터 프로필을 늘리지 않고도 조영제 유속을 높일 수 있습니다. 매우 작은 게이지의 신경혈관 적용 분야에서 가이드와이어 수용 혈관 내 탐색 중 외상 감소 토크 전달과 유연성을 결합한 다층 적층 구조 의료용 폴리이미드 필름의 인장강도는 170MPa , 까다로운 중재 절차에서 구조적 신뢰성을 가능하게 합니다. 임상 환경에서의 내화학성 및 생체 적합성 의료용 폴리이미드 튜빙은 다음 노출을 견딜 수 있는 광범위한 화학적 불활성을 보여줍니다. 식염수, 혈액 및 생물학적 체액 조영제 및 관개 솔루션 일반적인 멸균제: EtO, 감마선 조사 및 증기 오토클레이브 실온에서 대부분의 유기 용매 및 산 생체적합성은 다음에 따라 평가됩니다. ISO 10993 표준. 의료용 폴리이미드 튜브는 세포 독성, 민감성 및 혈액 적합성 요구 사항을 충족하여 단기 접촉 및 이식형 장치 응용 분야 모두에서 사용을 지원합니다. 표준 폴리이미드는 시간이 지남에 따라 습기를 흡수하므로 습한 환경에서 치수 정밀도에 약간 영향을 미칠 수 있다는 점은 주목할 가치가 있습니다. 강화된 내습성이 필요한 응용 분야의 경우 불소화 폴리이미드 변형 또는 PTFE 라이닝 폴리이미드 복합 튜브가 권장됩니다. 전기 생리학 및 절제 장치를 지원하는 전기 절연 특성 폴리이미드는 유연성을 유지하는 몇 안 되는 유연한 소재 중 하나입니다. 150kV/mm 이상의 절연 내력 높은 온도에서도. 이로 인해 의료용 폴리이미드 튜빙은 다음과 같은 용도에 적합합니다. 전극 분리가 중요한 심장 전기생리학(EP) 카테터 열에너지에 노출된 고주파(RF) 절제 카테터 샤프트 광역학 및 레이저 치료 장치의 레이저 섬유 가이드 튜브 장기간의 전기적 성능이 요구되는 곳에 이식 가능한 납 절연체 표준 실리콘 및 열가소성 엘라스토머는 150°C 이상에서 상당한 유전 성능 저하를 나타냅니다. 폴리이미드는 전체 작동 온도 범위에서 기준선에 가까운 절연 저항을 유지합니다. 이는 에너지 기반 치료법에서 매우 중요한 안전 이점입니다. (function() { var ctx2 = document.getElementById('dielectricChart').getContext('2d'); new Chart(ctx2, { type: 'line', data: { labels: ['25°C', '100°C', '150°C', '200°C', '250°C'], datasets: [ { label: 'Polyimide', data: [160, 158, 155, 152, 148], borderColor: '#0e7c7b', backgroundColor: 'rgba(14,124,123,0.10)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5 }, { label: 'Silicone', data: [20, 18, 14, 9, 4], borderColor: '#38b2ac', backgroundColor: 'rgba(56,178,172,0.08)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5, borderDash: [6,3] } ] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Dielectric Strength vs. Temperature (kV/mm)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' }, title: { display: true, text: 'kV/mm', color: '#0e7c7b', font: { size: 13 } } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false }, title: { display: true, text: 'Temperature', color: '#0e7c7b', font: { size: 13 } } } } } }); })(); 폴리이미드 튜빙의 주요 의료 응용 분야 내열성, 치수 정밀도 및 생체 적합성의 조합으로 인해 의료용 폴리이미드 튜빙은 광범위한 중재 및 진단 응용 분야에 걸쳐 활용될 수 있습니다. 신경혈관 및 두개내 장치 원위 대뇌 혈관계에 접근하는 데 사용되는 마이크로 카테터는 2프렌치(0.67mm) 미만의 외부 직경이 필요합니다. 의료용 폴리이미드 튜브는 구불구불한 해부학적 구조를 통해 안전한 탐색에 필요한 추진력을 유지하면서 이러한 정밀도를 가능하게 합니다. 심장 절제 카테터 RF 및 냉동절제 카테터는 샤프트를 반복적인 열 순환에 노출시킵니다. 폴리이미드 튜빙은 피로 균열 없이 이러한 사이클을 견디므로 다중 절차 실험실 환경에서 장치 수명이 연장됩니다. 약물 전달 및 주입 시스템 화학적 불활성으로 인해 약물 흡착 또는 침출이 방지되므로 의료용 폴리이미드 튜브가 종양학 주입 카테터를 포함한 표적 약물 전달 시스템에 적합합니다. 로봇 수술 기구 로봇 보조 수술 도구에는 유연성과 정밀한 토크 전달이 결합된 튜브가 필요합니다. 편조 폴리이미드 복합 튜브는 반복적인 멸균 프로토콜에 따라 작동하는 로봇 팔에 적합한 제어된 강성 프로파일을 제공합니다. 제조 및 맞춤화 기능 효과적인 의료용 폴리이미드 튜브 제조업체는 장치별 요구 사항에 맞게 여러 매개변수에 걸쳐 OEM/ODM 맞춤화를 제공합니다. 매개변수 일반적인 범위 애플리케이션 영향 외경(OD) 0.1mm – 6.0mm 장치 프로필, 선박 접근 벽 두께 0.0025mm – 0.5mm 루멘 크기, 유연성 경도계 / 강성 부드러운 영역부터 단단한 영역까지 토크, 추진성 내부 안감 PTFE, 친수성 코팅 윤활성, 약물적합성 땋기 SS, 니티놀, 나일론 브레이드 꼬임 저항, 토크 표 2: 의료용 폴리이미드 튜빙 OEM/ODM 생산을 위한 맞춤형 매개변수 폴리이미드 외층, 편조 보강재 및 PTFE 라이너를 결합한 다층 폴리이미드 복합 튜브는 복잡한 심장 및 신경 중재술에 사용되는 고성능 카테터 샤프트를 위한 가장 진보된 구성을 나타냅니다. Ningbo Linstant Polymer Materials Co., Ltd. 소개 Ningbo Linstant Polymer Materials Co., Ltd.는 2014년에 설립된 전문 OEM/ODM 의료용 튜브 제조업체 및 공급업체입니다. 직원 400명 ㈜는 의료용 폴리머 튜빙의 압출 가공, 코팅, 후가공 기술 전문 기업입니다. 의료기기 제조업체에 대한 우리의 약속은 다음과 같은 내용에 반영되어 있습니다. 정밀도, 안전성, 다양한 가공능력, 일관된 제품 품질 — 의료용 폴리이미드 튜브의 모든 미터가 오늘날 중재 및 진단 장치 산업의 엄격한 표준을 충족하는지 확인합니다. 자주 묻는 질문 .faq-item { border: 1px solid #b2dfdb; border-radius: 8px; margin-bottom: 12px; overflow: hidden; transition: box-shadow 0.2s; } .faq-item:hover { box-shadow: 0 4px 18px rgba(14,124,123,0.13); } .faq-question { background: linear-gradient(90deg, #0e7c7b 0%, #38b2ac 100%); color: #ffffff; font-size: 16px; font-weight: bold; padding: 14px 18px; cursor: pointer; display: flex; justify-content: space-between; align-items: center; user-select: none; transition: background 0.2s; } .faq-question:hover { background: linear-gradient(90deg, #0a5f5e 0%, #2c9e98 100%); } .faq-arrow { font-size: 18px; transition: transform 0.3s; display: inline-block; } .faq-answer { background: #f0fafa; color: #1a3c40; font-size: 16px; padding: 0 18px; max-height: 0; overflow: hidden; transition: max-height 0.35s ease, padding 0.25s; } .faq-answer.open { max-height: 300px; padding: 14px 18px; } .faq-arrow.open { transform: rotate(90deg); } Q1: 의료용 폴리이미드 튜빙이 지속적으로 견딜 수 있는 온도 범위는 얼마입니까? ▶ 의료용 폴리이미드 튜브는 일반적으로 최대 연속 작동을 지원합니다. 250°C , 단기 노출 허용 오차는 300°C를 초과합니다. 따라서 고압멸균(121~134°C) 및 RF 절제와 같은 에너지 기반 치료 절차와 호환됩니다. 질문 2: 의료용 폴리이미드 튜브는 생체 적합성이 있고 환자 접촉에 안전합니까? ▶ 그렇습니다. 의료용 폴리이미드 튜빙은 다음과 같이 평가됩니다. ISO 10993 세포 독성, 감작 및 혈액 적합성을 다루는 생체 적합성 표준. 전 세계적으로 혈관 내, 심장 내 및 신경 혈관 장치 응용 분야에 널리 사용됩니다. 질문 3: 의료용 폴리이미드 튜브를 특정 카테터 디자인에 맞게 맞춤화할 수 있습니까? ▶ 물론입니다. 외경, 벽 두께, 다층 구조(PTFE 라이너 또는 브레이드 강화 포함), 강성 영역 및 친수성 또는 윤활성 마감재와 같은 표면 코팅에 대해 OEM/ODM 맞춤화가 가능합니다. 맞춤형 길이와 엄격한 공차 사양은 의료 기기 제조업체의 표준 기능입니다. 질문4: 의료용 폴리이미드 튜빙은 고온 응용 분야에서 PTFE 튜빙과 어떻게 비교됩니까? ▶ 폴리이미드는 더 높은 연속 사용 온도(250°C 대 PTFE의 경우 200°C), 뛰어난 인장 강도(170MPa 이상 대 PTFE의 경우 약 20~35MPa), 훨씬 더 얇은 달성 가능한 벽 두께를 제공합니다. PTFE는 화학적 불활성 및 윤활성이 뛰어나므로 두 재료를 결합한 복합 튜브가 고성능 카테터 설계에 자주 사용됩니다. Q5: 의료용 폴리이미드 튜빙과 호환되는 멸균 방법은 무엇입니까? ▶ 의료용 폴리이미드 튜빙은 다음과 호환됩니다. 에틸렌옥사이드(EtO) 멸균, 감마선 조사 및 증기 오토클레이브 (121~134°C). 표준 멸균 주기 조건에서 기계적 특성이 변형되거나 박리되거나 손실되지 않으며 재사용 및 일회용 장치 형식을 지원합니다. function toggleFaq(el) { var answer = el.nextElementSibling; var arrow = el.querySelector('.faq-arrow'); var isOpen = answer.classList.contains('open'); document.querySelectorAll('.faq-answer').forEach(function(a) { a.classList.remove('open'); }); document.querySelectorAll('.faq-arrow').forEach(function(a) { a.classList.remove('open'); }); if (!isOpen) { answer.classList.add('open'); arrow.classList.add('open'); } }

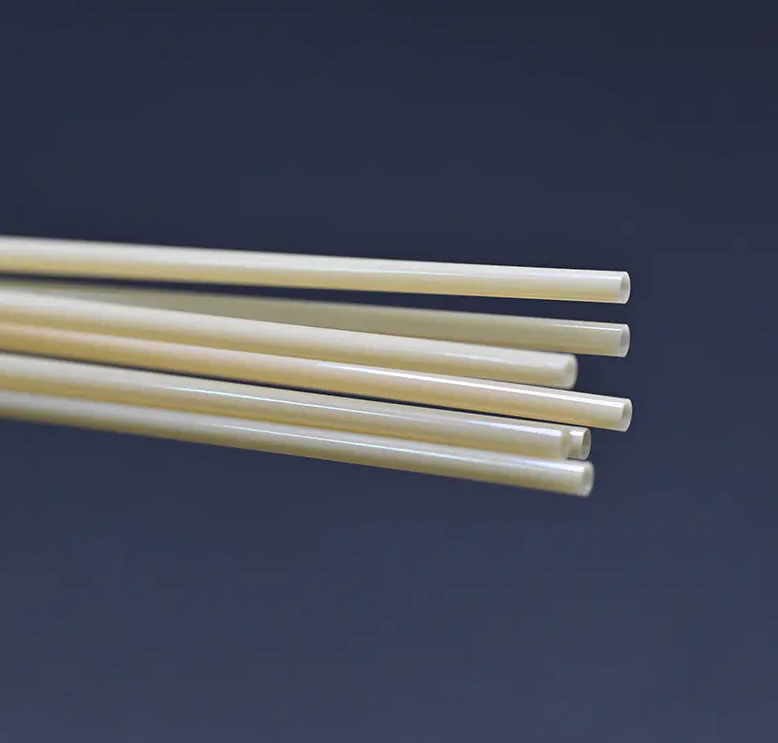

엿보기 튜빙이 의료 기술 분야에서 입지를 굳히고 있습니다. 그 이유는 다음과 같습니다. PEEK(폴리에테르 에테르 케톤) 튜빙 의료기기 제조에서 가장 많이 찾는 재료 중 하나가 되었습니다. 고온 저항(250°C 이상), 뛰어난 기계적 강도, 생체 적합성 및 화학적 불활성의 독특한 조합 까다로운 임상 환경에서는 사실상 대체할 수 없습니다. 기존 폴리머 튜브와 달리 PEEK는 금속과 플라스틱 사이의 격차를 해소하는 성능을 제공합니다. 이는 의료 기술 장치가 더 작고, 더 똑똑하고, 더 복잡해짐에 따라 중요한 이점입니다. 심혈관 카테터부터 척추 수술 도구까지 PEEK 튜빙은 단순한 재료 선택이 아니라 디자인을 가능하게 하는 요소입니다. 이 기사에서는 의료 기술 산업이 PEEK에 관심을 기울이는 이유, PEEK가 지배하는 응용 프로그램, 조달 시 찾아야 할 사항을 정확하게 분석합니다. 무엇이 만드는가 엿봄 배관 기술적으로 두각을 나타내다 PEEK는 소수의 폴리머와 비교할 수 있는 성능 프로필을 갖춘 반결정성 열가소성 수지입니다. 의료 기술에서의 채택은 측정 가능한 재료 특성에 기초합니다. 재산 PEEK 성능 일반적인 폴리머 벤치마크 연속 사용 온도 250°C 80~150°C(PTFE, 나일론) 인장강도 ~100MPa 20~60MPa 멸균 호환성 증기, EO, 감마, 전자빔 제한적(폴리머에 따라 다름) 내화학성 우수(산, 용매, 염기) 보통 치수 안정성 높음(낮은 열팽창) 보통 to low 표 1: 주요 성능 지표에 대한 PEEK 튜빙과 일반적인 의료용 등급 폴리머 비교 PEEK의 높은 결정성은 더 나은 열 안정성과 향상된 기계적 하중 지지 능력으로 직접적으로 이어집니다. 두 가지 모두 반복적인 멸균 주기를 거치는 재사용 가능한 수술 기구에 필수적입니다. 치수 왜곡 없이 오토클레이브 조건을 반복적으로 견딜 수 있는 능력 많은 OEM에게 결정적인 요소입니다. PEEK 튜브 수요를 주도하는 주요 의료 응용 분야 PEEK 튜빙은 일반적인 솔루션이 아닙니다. 기존 소재로는 부족한 특정 고위험 상황에서 성공합니다. 심혈관 중재 카테터 중재적 심장학에서 카테터 샤프트는 추진성, 토크 전달 및 유연성을 결합해야 하며, 벽 두께가 밀리미터 미만인 경우가 많습니다. PEEK 튜브를 사용하면 엄격한 내경 공차로 높은 정밀도 이는 가이드와이어 호환성 및 조영제 전달에 필수적입니다. 또한 복잡한 혈관 시술 중에 가해지는 탐색력으로 인해 꼬이는 현상을 방지합니다. 내시경 및 최소 침습 장치 내시경 기구에는 반복적인 증기 멸균 시 치수 정확도를 유지하는 튜브가 필요합니다. PEEK의 낮은 수분 흡수율(0.5% 미만)은 시간이 지남에 따라 PTFE 또는 PA 튜빙을 손상시키는 팽창 및 열화를 방지합니다. 따라서 견고하고 유연한 내시경의 작업 채널, 주입 포트 및 기구 샤프트에 선호되는 선택입니다. 척추 및 정형외과 수술 도구 PEEK의 방사선 투과성은 X선이나 MRI 영상을 방해하지 않으므로 정형외과 및 척추 수술 기구에 특히 적합합니다. 외과 의사는 아티팩트 간섭 없이 수술 필드를 시각화할 수 있으며 이는 중요한 안전상의 이점입니다. PEEK 튜브는 이러한 절차에서 가이드 캐뉼라, 확장기 및 관개/흡인 시스템에 사용됩니다. 비뇨기과 카테터 비뇨기과 카테터는 생물학적 오염에 저항하면서 복잡한 해부학적 구조를 탐색해야 합니다. PEEK의 표면 매끄러움과 내화학성은 더 부드러운 폴리머 대체품에 비해 박리 현상과 박테리아 부착을 줄입니다. 특히 쇄석술 및 요관경 검사 도구에서 PEEK 튜브의 강성 대 벽 두께 비율은 구조적 무결성을 희생하지 않고도 슬림한 프로파일을 가능하게 합니다. 전기수술 겸자 및 에너지 장치 PEEK는 절연 내력이 19kV/mm를 초과하는 우수한 전기 절연체입니다. 양극 겸자 또는 RF 절제 카테터와 같은 전기 수술 기구에서 PEEK 튜브는 활성 전극 주변의 절연 덮개 역할을 하여 주변 조직을 보호하고 의도하지 않은 에너지 방전을 방지합니다. 의료기술을 넘어서: 엿봄 배관 인접 산업 분야 의료 기술이 헤드라인 시장이지만 PEEK 튜빙의 열적, 기계적 특성으로 인해 다른 두 분야에서도 강력한 수요가 창출됩니다. 전자 담배 및 베이핑 장치: PEEK 튜빙은 발열체 어셈블리 내에서 절연 내열 튜브로 사용되며, 200°C 이상의 지속적인 열 순환에서 치수 안정성을 유지해야 합니다. 낮은 독성과 화학적 불활성은 소비자 대상 응용 분야에서 중요한 안전 이점입니다. 군사 및 항공우주: PEEK 튜빙은 중량 감소, 난연성(PEEK는 UL94 V-0 가연성 테스트 통과) 및 진동 내성이 타협 불가능한 유압 라인, 연료 시스템 구성 요소 및 항공 전자 배선 도관에 사용됩니다. 무게 대비 성능 비율은 많은 항공우주 하위 시스템에서 금속 대체품에 필적합니다. 소싱 고려 사항: PEEK 튜브 공급업체에서 찾아야 할 사항 모든 PEEK 튜빙이 동일하게 제조되는 것은 아닙니다. 압출 공정 및 재료 구성은 치수 공차, 표면 마감 및 기계적 일관성에 큰 영향을 미칩니다. 공급업체를 평가할 때 의료기술 엔지니어는 다음을 평가해야 합니다. 치수 정밀도: 카테터 등급 애플리케이션의 경우 벽 두께 허용 오차는 ±0.01mm 이상으로 예상됩니다. 추적 가능한 품질 문서를 ​​통해 검증합니다. 다층 및 다중 루멘 기능: 복잡한 카테터 설계에는 공압출 구조가 필요한 경우가 많습니다. 공급업체가 PEEK로 단일/이중/삼중 레이어 및 다중 루멘 구성을 생산할 수 있는지 확인하십시오. 강화 옵션: 편조 또는 나선형으로 감긴 강화 PEEK 외장은 까다로운 카테터 샤프트에서 토크 제어 및 꼬임 방지 기능을 제공합니다. 공급업체가 이를 통합 제품으로 제공하는지 확인하십시오. 표면 처리 가용성: 최종 장치 조립에는 친수성 코팅, 윤활 마감 및 플라즈마 처리가 필요한 경우가 많습니다. 수직적으로 통합된 공급업체는 리드 타임과 검증 부담을 줄입니다. 규제 추적성: ISO 13485 인증, ISO 10993에 따른 생체 적합성 테스트 및 전체 재료 추적성은 의료 공급망의 기본 요구 사항입니다. 린스탄트 정밀 의료 등급 튜브를 전문으로 하며 이러한 소싱 기준을 직접적으로 다루는 포괄적인 제품 포트폴리오를 제공합니다. 해당 제품 범위에는 압출된 단일 레이어 및 다층 튜빙, 단일 및 다중 루멘 구성, 단일/이중/3중 레이어 풍선 튜빙, 나선형 및 편조 강화 외장, PEEK 및 PI(폴리이미드) 튜브를 포함한 특수 엔지니어링 재료 튜빙이 포함됩니다. LINSTANT는 또한 광범위한 표면 처리 솔루션을 제공하므로 공동 개발과 엄격한 품질 관리가 필수적인 복잡한 카테터 및 장치 프로그램을 위한 유능한 단일 소스 파트너가 됩니다. PEEK와 기타 고성능 폴리머 튜브: 직접적인 비교 PTFE, PI(폴리이미드) 또는 페바와 같은 대안 대신 PEEK를 선택하는 것은 특정 장치 요구 사항에 따라 다릅니다. 아래 표에는 주요 장단점이 나와 있습니다. 소재 최대 온도 강성 살균 방사선 투과성 일반적인 사용 사례 PEEK 250°C 높음 모든 방법 예 재사용 가능한 기구, 카테터 샤프트 PTFE 260°C 낮음 대부분의 방법 예 라이너, 저마찰 코팅 PI(폴리이미드) 300°C 매우 높음 제한적 예 마이크로카테터, 신경혈관 PEBA ~130°C 낮음–Medium EO, 감마 예 풍선 카테터, 말단 팁 표 2: PEEK와 일반적인 의료 기술 폴리머 튜빙 재료의 비교 개요 PEEK의 장점은 다음과 같은 경우에 가장 두드러집니다. 구조적 강성, 반복적인 멸균, 이미징 호환성이 공존해야 합니다. . 유연성이 기본 요구 사항인 경우(예: 원위 카테터 팁) PEBA 또는 나일론 기반 재료가 선호될 수 있습니다. 이는 종종 공압출 또는 접합 어셈블리에서 PEEK 샤프트와 결합하여 사용됩니다. 제조 과제: PEEK의 정밀 압출 PEEK는 압출이 쉽지 않습니다. 용융 가공 온도는 380°C를 초과하며, 가공 범위가 좁기 때문에 고도로 제어되는 압출 장비와 숙련된 공정 엔지니어가 필요합니다. 일반적인 제조 과제는 다음과 같습니다. 가공 온도를 정확하게 관리하지 않으면 열적 저하 벽이 얇은 튜브(벽 두께 0.1mm 미만)에서 엄격한 OD/ID 동심도 달성 기계적 성능에 직접적인 영향을 미치는 생산 과정 전반에 걸쳐 일관된 결정성을 유지합니다. 다운스트림 코팅 또는 접착 공정의 표면 마감 균일성 이러한 장벽은 계약 제조업체 중 일부만이 의료용 PEEK 튜빙을 대규모로 일관되게 생산할 수 있는 기술적 역량을 갖추고 있음을 의미합니다. 공급업체를 평가할 때 프로세스 검증 데이터(IQ/OQ/PQ 문서) 및 역량 지수(중요 치수의 경우 Cpk ≥ 1.33)를 요청하면 제조 성숙도에 대한 객관적인 척도가 제공됩니다. 전망: PEEK 튜빙 수요가 계속 증가하는 이유 전 세계 PEEK 시장의 가치는 대략 2023년 8억 4,500만 달러 2030년까지 CAGR 7% 이상 성장할 것으로 예상되며 의료기기는 가장 빠르게 성장하는 최종 용도 부문 중 하나입니다. 여러 구조적 추세가 이러한 궤적을 강화하고 있습니다. 장치의 소형화: 중재 시술이 덜 침습적인 접근 방식으로 전환됨에 따라 성능 기대치는 동일하게 유지되는 동안 튜브 프로파일이 축소됩니다. 즉, 절충안인 PEEK가 가장 잘 처리됩니다. 로봇 공학 및 디지털 수술: 로봇 보조 수술 시스템은 기구 샤프트에 높은 토크와 축 하중 요구 사항을 부과합니다. PEEK 튜빙은 이러한 플랫폼에 필요한 강성 대 직경 비율을 지원합니다. 재사용 가능한 기기 수요: 지속 가능성에 대한 압박으로 인해 일부 OEM은 수백 번의 멸균 주기를 견딜 수 있는 재사용 가능한 장치를 선호하고 있습니다. PEEK는 폴리머 중에서 비교할 수 없는 범주입니다. 고성장 시술 카테고리 확장: 구조적 심장, 신경조절 및 절제 치료법이 모두 확대되고 있으며 각각 고성능 카테터 샤프트 재료에 대한 새로운 수요를 창출하고 있습니다. 재료 선택을 탐색하는 장치 엔지니어 및 조달 팀을 위해, PEEK 튜빙은 검증되고 신뢰성이 높은 선택을 나타냅니다. 가장 까다로운 의료기기 카테고리 전반에 걸쳐 실적을 보유하고 있습니다. 핵심은 압출의 복잡성을 처리하고 의료 공급망에서 요구하는 문서 표준을 충족할 수 있는 장비를 갖춘 제조업체와 협력하는 것입니다.

When selecting insulation tubing for medical devices, Polyimide (PI) tubing outperforms most alternatives in high-temperature resistance, dimensional precision, and mechanical strength. For minimally invasive instruments — catheters, endoscopes, stent delivery systems — where tight tolerances and biocompatibility are non-negotiable, PI tubing is often the definitive choice. This article compares PI tubing against PTFE, PEEK, nylon, and silicone across the metrics that matter most in clinical applications. What Makes Polyimide Tubing Uniquely Suited for Medical Devices Polyimide is a high-performance polymer synthesized from aromatic dianhydrides and diamines, producing a material with an exceptional combination of thermal stability, mechanical rigidity, and chemical inertness. In medical tubing, these properties translate directly to functional advantages: Ultra-thin wall construction: PI tubing achieves wall thicknesses as low as 0.013 mm through advanced coating processes, maximizing inner lumen while maintaining structural integrity. Extreme temperature tolerance: Long-term operating temperatures exceed 350°C, with short-term peaks up to 450°C — critical during steam autoclave sterilization cycles. Dimensional stability: The stiff modulus of PI prevents kinking or deformation under catheter navigation forces, essential in tortuous vascular anatomy. Biocompatibility: PI tubing exhibits confirmed biocompatibility, meeting the requirements for implantable and blood-contacting device applications. Direct adhesion: PI bonds directly to nylon and TPU without surface pre-treatment, simplifying multi-layer catheter assembly. LINSTANT's proprietary PI solutions extend these capabilities further by enabling customization of modulus, tensile strength, elongation, and color — allowing device engineers to fine-tune mechanical behavior for specific procedural demands. Polyimide vs PTFE: Dimensional Precision and Structural Rigidity PTFE (polytetrafluoroethylene) is a well-established liner material in catheters, prized for its lubricity and chemical resistance. However, PTFE's mechanical softness and limited structural rigidity make it unsuitable as a standalone structural tube in fine-gauge applications. Key Differences Wall thickness: PTFE tubes typically require walls ≥0.05 mm for structural integrity; PI tubing achieves functional walls at 0.013–0.025 mm, preserving lumen diameter. Tensile modulus: PI has a tensile modulus of ~3–4 GPa vs PTFE's ~0.5 GPa — PI tubing resists deformation under torque and push forces in guidewire and catheter systems. Adhesion: PTFE's non-stick surface requires plasma or chemical etching before bonding; PI bonds directly to TPU and nylon, reducing manufacturing steps. Temperature range: Both handle sterilization temperatures well, but PI's 450°C peak rating provides more headroom for high-energy applications such as electrosurgical instruments. In practice, PTFE is often used as an inner liner for lubricity while PI serves as the structural outer layer — a combination that leverages the strengths of both materials. Polyimide vs PEEK: Performance at Extreme Conditions PEEK (polyether ether ketone) is PI's closest competitor in medical high-performance tubing. Both materials share high modulus, thermal resistance, and biocompatibility, but they diverge significantly in processing, geometry, and specific mechanical profiles. Property Polyimide (PI) PEEK Continuous Use Temperature >350°C ~260°C Minimum Wall Thickness ~0.013 mm ~0.10 mm Tensile Modulus 3–4 GPa 3.6–4.2 GPa Biocompatibility Confirmed Confirmed Direct Bonding (TPU/Nylon) Yes, no pre-treatment Requires surface treatment Available Inner Diameter Range 0.10–5.00 mm 0.25–10 mm (typical) Radiopacity (inherent) Low Low Table 1: Direct property comparison between Polyimide (PI) and PEEK tubing for medical device applications PI's significantly higher continuous-use temperature and ultra-thin wall capability make it the preferred choice for micro-catheter bodies and guidewire hypotube liners. PEEK may be preferred where greater wall thickness is acceptable and processing via extrusion alone is desired. LINSTANT operates dedicated PEEK extrusion lines alongside PI coating lines, giving device engineers access to both technologies under one supplier. Polyimide vs Nylon and TPU: Flexibility vs Structural Performance Nylon (polyamide) and thermoplastic polyurethane (TPU) are workhorses of catheter shaft construction — flexible, easy to extrude in multi-layer configurations, and available in a wide durometer range. They excel in distal catheter sections requiring soft, atraumatic contact with tissue. However, neither material approaches PI's rigidity or thermal performance. Where PI Outperforms Nylon and TPU Pushability: PI's high modulus enables torque transmission over long lengths without buckling — critical in electrophysiology (EP) mapping catheters and stone retrieval basket outer shafts. Temperature resistance: Nylon begins to soften above 150–200°C; TPU above 80–120°C. PI maintains structural integrity well past 350°C, enabling use in RF ablation, laser, and high-frequency ultrasound catheter systems. Wall-to-lumen ratio: For a given outer diameter, PI's thinner walls provide more inner working channel, a key advantage in urology and endoscopy where lumen space is premium. Where Nylon and TPU Are Preferred Distal catheter tips requiring soft, conformable contact with vessel walls or delicate tissue. Multi-lumen catheter bodies where complex cross-sections favor extrusion over coating. Cost-sensitive, high-volume disposable devices where PI's premium cost is not justified. A common high-performance catheter architecture layers PI structural tubing at the proximal shaft, transitioning to nylon or TPU at the distal end — PI's direct adhesion to both materials without surface pre-treatment makes this transition bond reliable and reproducible. Polyimide vs Silicone: Biocompatibility and Mechanical Rigor Silicone is extensively used in implantable medical devices — drainage tubes, balloon catheters, and long-term body contact applications — due to its outstanding flexibility, broad biocompatibility, and hydrophobic surface. Comparing it directly to PI reveals fundamentally different application niches. Rigidity vs flexibility: Silicone durometers typically range from Shore 20A to 80A; PI is rigid (tensile modulus 3+ GPa). Silicone suits long-dwelling soft implants; PI suits precision navigation instruments. Dimensional precision: PI's coating-based manufacturing achieves tighter ID/OD tolerances than silicone extrusion, which is important in guidewire compatibility and device interoperability. Tear resistance: PI significantly outperforms silicone in tear propagation resistance, preventing catastrophic failure in high-stress navigation scenarios. Biocompatibility: Both materials demonstrate biocompatibility; LINSTANT's PI tubing is validated for direct blood-contacting and implantable device use. Medical Application Areas Where Polyimide Tubing Excels PI tubing's property profile makes it the preferred insulation and structural material across several high-precision medical device categories: Vascular and Structural Heart Disease In vascular stent delivery systems and structural heart procedures (TAVR, MitraClip-type devices), PI tubing provides the stiff, thin-walled outer shaft needed to advance and deploy devices through long vascular access paths. Its resistance to kinking under the torque applied by interventionalists is a direct clinical performance factor. Electrophysiology (EP) EP mapping and ablation catheters require precise deflection control, excellent electrical insulation, and the ability to withstand RF energy at the tip. PI's dielectric strength (~220 kV/mm) and thermal resistance make it the standard insulation layer for electrode lead cables and catheter shafts in cardiac EP labs. Endoscopy and Urology In endoscopic catheter shafts and urological instruments such as stone retrieval basket outer tubes, PI's thin wall construction directly increases the working channel diameter within the same outer profile — allowing larger calculi retrieval or better fluid irrigation flow rates. Standard inner diameters from 0.10 to 2.00 mm cover micro-endoscopy applications; LINSTANT's capability to produce PI tubing at inner diameters up to 5.00 mm in volume production extends coverage to larger urological instruments. Neurovascular and Neurology Micro-catheters used in cerebral aneurysm embolization and neurovascular drug delivery demand the smallest possible outer diameter with sufficient pushability to reach distal cerebral vessels. PI is the material of choice for microcatheter bodies in these procedures, where any kink is a procedural complication risk. Customization Capabilities: A Key Differentiator Over Standard Insulation Materials Standard insulation materials like PTFE and silicone are largely commodity products with fixed property ranges. PI tubing, manufactured through proprietary coating processes, allows systematic tuning of mechanical and physical parameters: Modulus adjustment: Different PI formulations or multi-layer coating builds allow engineers to select from a spectrum of stiffness profiles — from relatively flexible PI for atraumatic distal tips to high-modulus PI for proximal shaft pushability. Color coding: Radiopaque or color-coded PI tubing supports procedural visualization and assembly identification — impossible with natural PTFE or clear silicone without additive compounding. Wall geometry: Ultra-thin walls achievable via coating processes are not replicable through extrusion alone, giving PI tubing a unique geometry envelope unavailable with PEEK or nylon. Elongation at break: Adjustable elongation properties allow PI to be tailored for applications where some ductility under strain is needed versus those where maximum rigidity is required. LINSTANT's proprietary PI solutions provide this customization platform, making it possible for device teams to specify a PI tube to match a clinical performance target rather than designing around fixed material properties. Manufacturing Scale and Quality Infrastructure at LINSTANT Sourcing high-performance PI tubing from a supplier with robust manufacturing infrastructure is as important as the material specification itself. Inconsistent dimensional tolerances or lot-to-lot variability in a PI shaft can result in guidewire compatibility failures or assembly rejection rates that undermine device economics. LINSTANT operates nearly 20,000 m² of cleanroom production space built to GMP standards, housing: 15 imported extrusion lines covering single-layer, dual-layer, and three-layer co-extrusion in varied screw sizes 8 dedicated PEEK extrusion lines for high-performance polymer tubing Nearly 100 sets of braiding, coiling, and coating equipment — directly supporting PI tubing production 40 welding and forming units for downstream catheter assembly 2 injection molding lines for component production This integrated infrastructure enables LINSTANT to supply PI tubing from early prototype quantities through validated high-volume production within a single facility and quality system — reducing supplier qualification burden for device manufacturers. LINSTANT's product portfolio extends beyond PI tubing to include single/multi-lumen extrusion tubes, single/dual/triple-layer balloon tubing, braided and coiled reinforced sheaths, and PEEK tubes — providing a single-source solution for complex catheter and interventional device assemblies. Selecting the Right Material: A Decision Framework No single material is optimal for every medical tubing application. The following framework helps device engineers make the initial material selection: Design Requirement Recommended Material Reason Ultra-thin wall, maximum lumen Polyimide (PI) Coating process achieves walls as thin as 0.013 mm High pushability, torque transmission PI or PEEK Both offer 3+ GPa modulus; PI preferred for thinner walls Temperature >260°C continuous Polyimide (PI) PI rated >350°C; PEEK limited to ~260°C Soft, flexible distal tip TPU or Nylon Low durometer options, atraumatic tissue contact Long-term implantable soft tube Silicone Proven long-term implant biocompatibility, flexibility Low friction inner liner PTFE Lowest COF among polymers; ideal for guidewire interfaces Bond PI shaft to nylon/TPU distal section PI (no surface treatment) PI bonds directly without primer or surface activation Table 2: Material selection framework for medical tubing based on primary design requirement For complex catheter systems, the optimal design frequently combines multiple materials — with PI handling proximal shaft rigidity and high-temperature sections, transitioning to nylon or TPU for the distal body, and PTFE as an inner liner throughout. LINSTANT's capability to supply all these materials, including customized PI tubing with tunable mechanical properties, streamlines the vendor landscape for integrated catheter development programs.

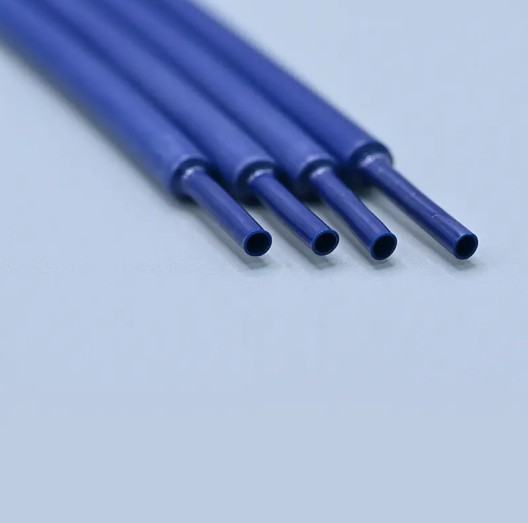

열수축 튜브 열가소성 튜브이다. 열에 노출되면 수축하여 전선, 구성 요소 또는 의료 장치 주위에 단단한 보호 슬리브를 형성합니다. . 이는 주로 전기 절연, 기계적 보호, 스트레인 릴리프, 묶음 및 밀봉에 사용되며 의료 응용 분야에서는 카테터 구성, 장치 캡슐화 및 튜브 어셈블리의 정밀한 치수 제어에 중요한 역할을 합니다. 핵심 기능 열수축 튜브 열수축 튜브는 산업 전반에 걸쳐 광범위한 기능적 역할을 수행합니다. 이러한 핵심 응용 분야를 이해하면 엔지니어와 설계자는 특정 요구 사항에 맞는 재료와 벽 두께를 선택할 수 있습니다. 전기 절연: 노출된 도체, 납땜 접합부 및 단자를 덮어 단락을 방지하고 벽 두께에 따라 최대 수 킬로볼트의 전압으로부터 보호합니다. 기계적 보호: 마모, 화학 물질, UV 방사선 및 습기 유입으로부터 케이블과 구성 요소를 보호합니다. 스트레인 릴리프: 케이블 진입점의 응력을 줄여 굽힘력을 더 넓은 영역에 분산시켜 커넥터의 서비스 수명을 연장합니다. 번들링 및 구성: 여러 개의 와이어나 튜브를 관리 가능한 단일 어셈블리로 그룹화합니다. 식별 및 색상 구분: 회로 라벨링을 위해 다양한 색상이 제공되므로 빠르고 오류 없는 유지 관리가 가능합니다. 씰링: 접착 라이닝 변형은 스플라이스 및 커넥터 주위에 방수, 환경 밀봉을 만듭니다. 의료 기기 제조에 사용되는 열수축 튜브 의료 산업은 열수축 튜브에 대한 가장 까다로운 적용 환경 중 하나입니다. 여기서는 단순한 보호용 슬리브가 아닙니다. 환자 안전에 직접적인 영향을 미치는 엔지니어링 구성 요소 . 의료용 열수축 튜브는 다음과 같은 중요한 공정에 사용됩니다. 카테터 구성 및 레이어 적층 카테터 조립 중에 열수축 튜브를 적용하여 층을 접착하고, 외경을 제어하고, 부드럽고 외상이 없는 프로필을 만듭니다. 일반적인 풍선 카테터 샤프트는 다음을 사용할 수 있습니다. 이중층 수축 공정 편조 보강층을 내부 라이너에 적층하여 혈관 탐색에 필요한 유연성을 유지하면서 20atm 이상의 파열 압력을 달성합니다. 팁 형성 및 말단부 형성 수축 튜브를 통한 정확한 열 적용으로 일관된 팁 형상이 가능하며 이는 구불구불한 혈관 구조를 통해 카테터를 안내하는 데 중요합니다. 의료용 팁 형성의 허용 오차는 종종 다음 범위 내에서 유지됩니다. ±0.01mm , 모든 로트에서 예측 가능하고 균일한 수축률을 갖는 튜브가 필요합니다. 센서 및 전자 부품의 캡슐화 최소 침습 장치에는 압력 센서, 열전대 또는 이미징 요소가 말단부에 있는 경우가 많습니다. 열수축 튜브는 장치의 수명 동안 전기 절연을 유지하면서 체액으로부터 이러한 구성 요소를 보호하는 생체 적합성 인클로저를 제공합니다. 샤프트 전이 및 강성 구배 엔지니어링 제조업체는 카테터 샤프트를 따라 다양한 영역에 다양한 경도계와 벽 두께의 수축 튜브를 적용하여 제어된 유연성 구배를 설계합니다. 누를 수 있도록 근위부는 강성, 추적성을 위해 원위부는 유연함 . 이 기술은 현대 중재적 카테터 설계의 핵심이며 경험이 풍부한 의료용 튜브 전문가와 협력할 때 얻을 수 있는 결정적인 이점 중 하나입니다. 일반적인 재료와 그 특성 재료 선택에 따라 수축 온도, 유연성, 내화학성 및 생체 적합성이 결정됩니다. 아래 표에는 의료 및 산업 분야에서 가장 널리 사용되는 재료가 요약되어 있습니다. 소재 수축 온도(°C) 수축률 주요 장점 일반적인 응용 PET(폴리에스테르) 120~150 2:1 / 4:1 고강도, 초박형 벽 카테터 샤프트 적층 PTFE 327 1.3:1 윤활성, 화학적 불활성 라이너 처리, 가이드와이어 외장 FEP 150~200 1.3:1 투명성, 생체적합성 의료용 조립, 캡슐화 PEBA / Pebax® 90~130 2:1 유연성, 넓은 경도 범위 풍선 카테터, 부드러운 팁 형성 폴리올레핀 70~120 2:1 / 3:1 저렴한 가격, 다재다능함 와이어하네싱, 일반산업 일반적인 열수축 튜브 재료와 주요 의료 및 산업 응용 분야의 비교 선택 시 지정할 주요 매개변수 열수축 튜브 잘못된 튜브를 선택하면 가공 실패, 박리 또는 치수 부적합이 발생할 수 있습니다. 조달 또는 프로세스 개발 전에 다음 매개변수를 명확하게 정의해야 합니다. 공급(확장) 내경: 인쇄물을 왜곡하지 않고 쉽게 로드할 수 있도록 인쇄물 OD보다 커야 합니다. 복구된(축소된) 내경: 완전 열수축 후 완성된 조립품의 최종 목표 치수와 일치해야 합니다. 복구된 벽 두께: 기계적 강도와 튜브가 완성된 장치의 전체 OD에 얼마나 기여하는지를 결정합니다. 수축 비율: 일반적인 비율은 2:1, 3:1, 4:1입니다. 비율이 높을수록 다양한 직경에 걸쳐 더 많은 기판 범위 유연성을 제공합니다. 활성화 온도: 기본 재료와 사전 도포된 접착제 또는 코팅의 내열성과 일치해야 합니다. 생체적합성 인증: 환자와 접촉하는 의료 응용 분야의 모든 재료에는 ISO 10993 준수가 필수입니다. 산업 및 항공우주 애플리케이션 의료 기기 외에도 열수축 튜브는 자동차, 항공우주 및 산업 자동화 분야의 와이어 하니스 제조의 기초입니다. 항공우주 분야에서는 MIL-DTL-23053 난연성, 유체 저항 및 -55°C ~ 150°C 이상의 연속 서비스 온도를 요구하는 열수축 튜브 사양을 관리합니다. 자동차 응용 분야에서는 진동과 열 순환이 기계적 및 화학적 스트레스를 동시에 가하는 내후성 언더후드 커넥터에 접착 라이닝 폴리올레핀을 사용합니다. 산업용 로봇 공학에서 유연한 열 수축은 기계의 수명 동안 수천만 번의 굴곡 주기를 겪을 수 있는 관절 조인트의 케이블 연결을 보호합니다. 린스탄트가 의료용 폴리머 튜브에 열수축 기술을 적용하는 방법 LINSTANT 2014년 창립 이래 의료용 폴리머 튜빙에 전념해 왔으며 전 세계 의료기기 제조업체를 위한 압출 가공, 코팅 및 후처리 기술을 전문으로 하고 있습니다. 회사의 핵심 작업은 열수축 튜브 응용 분야와 직접적으로 교차합니다. 카테터 샤프트 구성, 풍선 튜브 적층 및 강성 구배 엔지니어링은 모두 LINSTANT가 10년 이상의 집중 제조 경험을 통해 개발한 정밀 수축 공정 제어에 달려 있습니다. LINSTANT의 제품 포트폴리오는 카테터 및 의료용 튜브 구성의 모든 요구 사항을 충족합니다. 카테터 샤프트 구성을 위한 단층 및 다층 압출 튜브 복잡한 다기능 카테터 설계를 위한 단일 루멘 및 다중 루멘 구성 단층, 이중층, 삼중층 풍선 튜브 — 열 수축 적층이 풍선 파열 강도, 컴플라이언스 프로필 및 치수 일관성을 직접 결정하는 핵심 응용 분야 혈관 접근 장치의 추진력 및 토크 전달을 위해 설계된 나선형 및 편조 강화 외장 극도의 내화학성과 내열성을 요구하는 까다로운 엔지니어링 응용 분야를 위한 PEEK 및 폴리이미드(PI) 튜빙 혈관 및 비뇨기과 장치의 윤활성을 향상시키기 위해 수축 공정 후에 종종 적용되는 친수성 코팅을 포함한 표면 처리 솔루션 의료 기기 제조업체에 대한 LINSTANT의 헌신은 다음을 바탕으로 합니다. 정밀한 프로세스 개발 능력과 안정적이고 반복 가능한 생산 출력 — 열 수축 튜브가 몇 미크론의 치수 변화도 임상 결과에 영향을 미칠 수 있는 생명에 중요한 장치의 구조적 구성 요소로 기능할 때 타협할 수 없는 두 가지 특성입니다. 지원 모범 사례 열수축 튜브 의료 제조 분야 특히 의료 기기 생산에서 일관된 결과를 얻으려면 열 수축 적용의 모든 단계에서 엄격한 공정 제어가 필요합니다. 보정된 열원 사용: 기본 재료를 과도하게 처리하지 않고 균일한 수축을 보장하려면 히트건, 오븐 및 맨드릴 기반 리플로우 시스템을 ±5°C 이상으로 보정해야 합니다. 맨드릴 치수를 정확하게 제어합니다. 맨드릴 OD는 완성된 어셈블리의 복구된 ID를 결정합니다. 맨드릴의 치수 변화는 카테터 적층 부적합의 주요 원인입니다. 사전 건조 흡습성 재료: Pebax®와 같은 재료는 주변 수분을 흡수하여 수축 가공 중에 공극이나 표면 결함을 일으킬 수 있습니다. 가공 전 60~80°C에서 4~8시간 동안 사전 건조하는 것이 표준 관행입니다. 첫 번째 제품 검사를 통해 수축 프로파일을 검증합니다. 전체 제조 실행을 시작하기 전에 첫 번째 생산 단위에서 복구된 OD, 벽 두께 및 표면 품질을 측정합니다. 문서화 및 냉각 속도 제어: 급속 냉각으로 잔류 응력이 고정될 수 있습니다. 제어되고 점진적인 냉각은 특히 다양한 재료의 열팽창 계수가 다른 다층 카테터 적층에서 치수 안정성을 지원합니다. 열수축 튜브에 대해 자주 묻는 질문 의료용 카테터 라미네이션에 가장 적합한 수축률은 무엇입니까? 대부분의 카테터 적층 공정에서는 2:1 PET 수축 튜브 얇은 복구 벽(0.0005″–0.002″)이 표준 선택입니다. 4:1 비율은 공유 고정 장치에서 여러 카테터 크기를 생산하는 시설과 같이 확장된 직경이 광범위한 기판 크기를 수용해야 할 때 사용됩니다. 열수축 튜브로 접착제 없이 레이어를 서로 접착할 수 있나요? 많은 카테터 라미네이션 공정에서 수축 튜브의 압축력(기본 폴리머 층을 연화시키는 열과 결합)은 별도의 접착제 없이 라미네이트 결합을 생성하는 데 충분합니다. 그러나 밀폐형 밀봉이 필요하거나 레이어 재료가 화학적으로 호환되지 않는 응용 분야의 경우 접착제 라이닝 열 수축 또는 타이 레이어 공압출이 사용됩니다. 모든 열수축 튜브는 의료용으로 생체 적합합니까? 아니요. ISO 10993 환자와 접촉하는 모든 물질에 대해 세포 독성, 민감성 및 혈액 적합성을 다루는 테스트가 필요합니다. FEP, PTFE, 특정 등급의 Pebax® 및 폴리올레핀은 생체 적합성 프로파일을 확립했지만 FDA 또는 CE 마킹 기관에 규제 제출을 위해서는 로트별 문서가 필요합니다. 정밀 의료 응용 분야에서 열 수축 튜브 벽은 얼마나 얇을 수 있습니까? 벽 두께가 다음과 같이 회복된 초박형 PET 열수축 튜브 0.0005인치(12.7μm) 추가된 OD를 최소화하는 것이 중요한 정밀 카테터 작업에 적합합니다. 특히 작업 직경이 3프렌치 미만인 신경혈관 카테터의 경우 추가된 벽 두께의 모든 미크론이 뇌혈관 해부학을 통해 장치의 추적 가능성에 직접적인 영향을 미칩니다.

PTFE 에칭 튜브 주로 고정밀 의료기기 제조에 사용됩니다. 심혈관 카테터, 혈관 스텐트, 신경 임플란트 등이 포함됩니다. 핵심 가치는 극히 낮은 마찰과 뛰어난 생체 적합성 및 내화학성을 결합하는 데 있으며, 튜브가 부작용을 유발하지 않고 인체 내부에서 원활하게 미끄러져야 하는 모든 곳에 없어서는 안 될 요소입니다. 카테터 외경에 화학적 에칭을 적용하고 FEP 열수축 튜브와 함께 사용되는 PTFE 에칭 튜브는 구조적 무결성을 유지하면서 마찰을 극적으로 줄이는 내구성 있는 내부 루멘 라이닝을 형성합니다. 무엇입니까? PTFE 에칭 튜브 그리고 어떻게 만들어지나요? PTFE(폴리테트라플루오로에틸렌) 에칭 튜브는 접착력을 강화하기 위해 외부 표면을 화학적으로 처리한 특수 불소수지 튜브입니다. 자연 상태에서 PTFE는 달라붙지 않는 특성으로 인해 다른 재료와 접착하기가 매우 어렵습니다. 일반적으로 나프탈렌 나트륨이나 유사한 시약을 사용하는 화학적 에칭은 분자 수준에서 표면을 수정하여 접착제와 코팅이 강한 결합을 형성할 수 있는 반응 부위를 생성합니다. 의료 기기 응용 분야에서 에칭된 PTFE 튜브는 카테터의 외경(OD)에 코팅된 다음 FEP(불화 에틸렌 프로필렌) 열 수축 튜브와 쌍을 이룹니다. FEP가 열에 의해 수축되면 PTFE 라이너를 캡슐화하고 제자리에 단단히 고정하여 매끄럽고 마찰이 적은 내부 루멘을 형성합니다. 이 두 가지 재료로 구성된 구조는 중재 및 수술용 카테터 전반에 걸쳐 널리 사용됩니다. PTFE 에칭 튜브의 주요 용도 PTFE 에칭 튜브는 정밀도와 생체 적합성이 타협할 수 없는 심혈관 및 신경외과 분야 전반에 걸쳐 광범위하게 사용됩니다. 주요 적용 분야는 다음과 같습니다. 심혈관 카테터 심장 카테터 삽입 절차에서 카테터는 저항을 최소화하면서 구불구불한 동맥 경로를 탐색해야 합니다. PTFE 에칭 튜브는 저마찰 내부 라이닝 가이드 와이어와 풍선 카테터가 원활하게 진행되도록 하여 시술 시간을 단축하고 혈관 외상을 최소화합니다. 화학적 불활성으로 인해 조영제, 식염수 세척 또는 혈액 성분과 반응하지 않습니다. 혈관 스텐트 전달 시스템 스텐트 전달 카테터에는 정밀한 푸시 가능성과 추적 가능성이 필요합니다. PTFE 라이너는 스텐트와 카테터 벽 사이의 마찰을 줄여 제어되고 정확한 스텐트 배치를 가능하게 합니다. 관상동맥 및 말초 혈관 중재술에서 이는 성공적인 배치와 시술 합병증의 차이가 될 수 있습니다. 신경 임플란트 및 신경외과 기기 신경외과에서 PTFE 에칭 튜브는 심부 뇌 자극(DBS) 리드, 심실 션트 및 기타 신경 임플란트에 사용됩니다. 재료의 우수한 절연성 (유전 강도 약 60 kV/mm)는 민감한 전기 신호를 보호하는 동시에 생체 적합성으로 인해 장기간 이식 기간 동안 조직 반응성을 최소화합니다. 진단 및 중재 내시경 검사 내시경 및 기관지경의 PTFE 라이닝 작업 채널은 특히 효소 세척제 및 소독제에 노출될 때 재료의 내화학성 이점을 제공합니다. 들러붙지 않는 표면은 또한 생물학적 침전물이 내강 벽에 달라붙는 것을 방지합니다. 약물 코팅 풍선(DCB) 카테터 약물 용출 풍선 시스템에서 PTFE 라이너는 팽창 중에 풍선이 부드럽게 접히고 펼쳐지는 동시에 약물 코팅에 화학적으로 불활성을 유지하여 전달 중에 약물 효능을 보존합니다. PTFE 에칭 튜브의 6가지 핵심 장점 다음 표에는 6가지 주요 성능 이점과 의료 기기 엔지니어링과의 관련성이 요약되어 있습니다. 표 1: PTFE Etched Tube의 핵심 성능 이점과 의료 기기 관련성 장점 주요 매개변수 신청 혜택 최적의 윤활성 0.04만큼 낮은 마찰 계수 혈관 내 원활한 카테터 탐색 생체적합성 ISO 10993 준수 장기간 이식에도 안전함 유전체 절연 ~60kV/mm 유전 강도 신경 임플란트의 신호 무결성 내화학성 거의 모든 용매와 산에 대한 내성 멸균 및 세척 공정이 안정적임 내후성 -200°C ~ 260°C에서 안정적 안정적인 멸균(EtO, 감마, 오토클레이브) 난연성 UL94 V-0 등급 전기 수술 환경의 안전성 향상 최적의 윤활성 PTFE는 고체 물질 중 마찰 계수가 가장 낮은 것 중 하나입니다. 0.04에서 0.10 사이 부하와 속도에 따라 다릅니다. 카테터 기반 중재의 경우 이는 삽입력 감소, 환자 불편 감소, 복잡한 탐색 중 혈관 천공 위험 감소를 의미합니다. 에칭하고 FEP 오버튜빙과 결합하면 이러한 윤활성은 유지되는 동시에 결합 강도가 크게 향상됩니다. 생체적합성 PTFE는 생물학적으로 불활성인 물질로 분류되며 1950년대부터 이식형 장치에 사용되었습니다. 이는 염증 반응을 유발하지 않고, 단백질을 쉽게 흡수하지 않으며, 박테리아 부착에 저항성을 갖습니다. 심혈관 및 신경 응용 분야에 사용되는 PTFE 에칭 튜브는 다음을 충족해야 합니다. ISO 10993 생체 적합성 표준 , 세포 독성, 감작 및 전신 독성을 평가하는 기준은 PTFE가 지속적으로 충족하는 기준입니다. 유전체 절연 약 2.1의 유전 상수와 60 kV/mm에 가까운 유전 강도를 갖춘 PTFE Etched Tube는 탁월한 전기 절연성을 제공합니다. 이는 신호 누출로 인해 장치 성능이 저하되거나 의도하지 않은 조직 자극이 발생할 수 있는 신경 자극 리드 및 전기생리학 카테터에 매우 중요합니다. 내화학성 PTFE는 진한 황산, 불화수소산 및 대부분의 유기 용매를 포함하여 거의 모든 알려진 용매, 산 및 염기에 화학적으로 불활성입니다. 이로 인해 PTFE 에칭 튜브는 영상 유도 절차에 사용되는 강력한 살균제 및 조영제와 호환됩니다. 장치 제조업체는 여러 멸균 주기에 걸쳐 더 긴 보관 수명과 안정적인 성능을 누릴 수 있습니다. 날씨와 온도 저항 PTFE는 다음과 같은 예외적인 온도 범위에서 기계적, 화학적 특성을 유지합니다. -200°C ~ 260°C . 이러한 안정성은 의료 기기 제조에서 일반적으로 사용되는 방법인 산화에틸렌(EtO), 감마선 조사 및 오토클레이브 멸균을 통해 기기의 치수 정확성과 표면 특성을 유지한다는 것을 의미합니다. 난연성 PTFE는 UL94 V-0 난연성 등급을 획득했습니다. 즉, 화염원이 제거된 후 10초 이내에 자체 소화되고 화염 입자가 떨어지지 않습니다. 전기 수술 및 에너지 기반 카테터 응용 분야에서 이 특성은 특히 점화 위험을 최소화해야 하는 수술실 환경에서 중요한 안전 요소입니다. PTFE 에칭 튜브와 기타 카테터 라이너 재료 비교 장치 엔지니어는 종종 PTFE를 대체 라이너 재료와 비교합니다. 아래 표는 직접적인 비교를 제공합니다. 표 2: 카테터 내부 라이너 적용을 위한 재료 비교 소재 마찰계수 생체적합성 최대 온도(°C) 내화학성 접착성(에칭) PTFE(에칭) 0.04~0.10 우수 260 우수 높음(에칭 후) FEP 0.10~0.20 좋음 200 좋음 보통 나일론(PA) 0.15~0.40 좋음 120 보통 높음 엿보기 0.35~0.45 우수 250 좋음 높음 PTFE는 가장 낮은 마찰력과 가장 광범위한 화학적 저항성과 에칭 후 접착성을 결합하여 특히 가이드 와이어 성능이 중요한 복잡하고 최소 침습적 시술에서 내부 카테터 라이너에 선호되는 선택입니다. PTFE 에칭 튜브 지정 시 설계 고려 사항 카테터 또는 임플란트 용도로 PTFE 에칭 튜브를 지정하는 엔지니어는 다음 매개변수를 평가해야 합니다. 벽 두께: 얇은 벽(예: 0.001"~0.003")은 윤활성을 유지하면서 외경 면적을 줄입니다. 많은 수의 프렌치 카테터 설계에 중요합니다. 에칭 깊이 및 균일성: 불충분한 에칭은 FEP 또는 접착층에 대한 접착력을 감소시킵니다. 과도한 에칭은 기계적 특성을 손상시킬 수 있습니다. 튜브 길이 전반에 걸쳐 일관된 표면 활성화가 필수적입니다. 치수 공차: 내경 및 외경 공차는 루멘 개통성과 가이드 와이어(예: 0.014", 0.018", 0.035" 표준 크기)와의 호환성에 직접적인 영향을 미칩니다. FEP 열수축 호환성: FEP 오버 튜빙의 수축 비율, 수축 온도 및 벽 두께는 PTFE 라이너와 일치해야 일관되고 공극 없는 결합을 보장할 수 있습니다. 살균 방법: PTFE는 EtO, 감마 및 전자빔 멸균과 호환되지만 장치 제조업체는 특정 튜브 로트가 멸균 후 치수 안정성을 유지하는지 확인해야 합니다. 왜 LINSTANT를 선택해야 할까요? PTFE 에칭 튜브 제조 LINSTANT는 거의 운영됩니다. 20,000평방미터의 클린룸 제조 공간 , GMP 요구 사항을 완전히 준수합니다. 이는 심혈관 및 신경외과 장치 제조업체의 엄격한 요구 사항을 충족하는 의료용 PTFE 에칭 튜브를 생산하기 위한 필수 기반입니다. 당사의 생산 인프라는 정밀 불소중합체 튜브 제조를 위해 특별히 구축되었으며 다음을 포함합니다. 15개의 수입 압출 라인 다양한 스크류 크기와 단일층, 이중층, 3층 공압출 기능을 갖추고 있어 넓은 치수 범위에 걸쳐 공차가 엄격한 PTFE 튜브 생산이 가능합니다. 8개의 전용 PEEK 압출 라인 , PTFE 및 불소중합체 제품군으로 확장되는 고성능 폴리머 처리에 대한 당사의 전문 지식을 반영합니다. 2개의 사출 성형 라인 , 완전한 카테터 조립을 위한 최종 구성 요소 제작을 지원합니다. 약 100개의 편조, 코일링 및 코팅 장비 세트 이는 PTFE 라이너를 통합하는 강화된 카테터 샤프트를 생산하는 데 중요합니다. 40개의 용접 및 성형 장비 세트 , 팁 형성, 접착 및 조립 작업을 지원합니다. 이러한 통합 제조 생태계는 LINSTANT가 PTFE Etched Tube를 원자재로 공급할 뿐만 아니라 완제품 또는 반제품 카테터 어셈블리로의 다운스트림 통합도 지원하여 장치 OEM의 공급망 복잡성을 줄일 수 있음을 의미합니다. 당사의 역량은 대량 또는 다중 SKU 프로그램에서도 안정적인 주문 이행을 보장합니다. , LINSTANT를 글로벌 의료기기 기업의 전략적 제조 파트너로 만들었습니다. PTFE Etched Tube는 성능 특성의 고유한 조합을 제공합니다. 최적의 윤활성, 생체적합성, 유전 절연성, 내화학성, 온도 안정성 및 난연성 —현재 카테터 내부 루멘 적용에 적합한 다른 단일 재료는 없습니다. 심장 카테터 삽입, 혈관 스텐트 전달 또는 신경 임플란트에 사용되는 식각된 표면은 FEP 열수축 튜브와의 안정적인 결합을 가능하게 하여 악명 높은 비접착성 재료를 정밀하게 엔지니어링된 접착 가능한 라이너로 변환합니다. 최소 침습적 시술이 계속해서 복잡해지고 환자 인구가 전 세계적으로 증가함에 따라 고성능 PTFE 에칭 튜브에 대한 수요도 증가할 것입니다.

플레어링 또는 팁핑 의료용 PEEK 튜브 주로 정밀 열처리를 통해 달성됩니다. PEEK(폴리에테르에테르케톤)은 융점(약 343°C)이 매우 높기 때문에 기존의 냉간 가공 방법으로는 영구적인 변형이 불가능합니다. 일반적인 프로세스에는 정확하게 온도가 제어되는 유도 가열 코일에 카테터 끝을 배치하는 작업이 포함됩니다. 재료가 연화점에 도달하면 정밀 맨드릴이나 금형을 사용하여 물리적으로 압출하고 모양을 만듭니다. 전문 의료기기 부품 파트너인 LINSTANT는 첨단 생산 시설을 갖추고 의료용 PEEK 튜브 카테터는 성형 후에도 뛰어난 생체적합성과 기계적 강도를 유지합니다. 의료용 PEEK 튜빙의 성형 공정이 왜 그렇게 까다로운가요? 의료기기 제조분야에서는 의료용 PEEK 튜브 우수한 중량 대비 강도 비율과 화학적 불활성으로 잘 알려져 있습니다. 그러나 완벽한 2차 가공(예: 플레어링 또는 용접)을 달성하려면 튜브의 원래 압출 품질에 대한 엄격한 요구 사항이 필요합니다. LINSTANT는 거의 20,000평방미터에 달하는 클린룸 공간을 보유하고 있으며 GMP 요구 사항을 완벽하게 준수합니다. 우리는 아주 작은 먼지 입자나 불순물이라도 열성형 과정에서 균열이 발생할 수 있다는 것을 알고 있습니다. 8개의 전용 PEEK 압출 생산 라인을 통해 당사는 전 세계 고객에게 치수가 안정적이고 순도가 높은 고성능 튜빙을 제공하여 성형 공정 중 탄화 및 취성이라는 문제점을 해결합니다. 의료용 PEEK 카테터 성형의 핵심 기술 단계 심혈관 중재술이나 내시경 기구의 설계에 있어 다음과 같은 미세 가공이 필요합니다. 의료용 PEEK 튜브 일반적으로 다음이 필요합니다. 1. 금형성형(티핑&플레어링) 플레어링: Luer 커넥터와 연결하기 위해 튜브 끝을 확장합니다. 팁: 인체에 들어갈 때 외상을 줄이기 위해 튜브의 끝 부분을 둥근 총알 모양으로 만듭니다. 2. 통합보강기술 복잡한 의료 기기 설계의 경우 LINSTANT의 용접 및 성형 장비 40세트와 약 100세트의 직조/스프링 장비를 PEEK 튜빙과 함께 사용할 수 있습니다. PEEK/PI 튜빙을 나선형 또는 편조 강화 피복과 결합하여 용접 기술을 통해 완벽한 다중 재료 전환을 달성할 수 있습니다. LINSTANT: 원스톱 의료용 튜브 제조 전문가 옳은 선택 의료용 PEEK 튜브 카테터 제조업체는 원자재 구매뿐만 아니라 효율적인 주문 이행 보장을 선택하는 것도 중요합니다. LINSTANT의 사업 범위는 다음과 같습니다. 정밀 압출: 단일 레이어, 이중 레이어, 삼중 레이어 공압출 기능을 갖춘 15개의 수입 압출 생산 라인을 통해 당사는 단일 루멘 또는 다중 루멘 튜빙을 생산할 수 있습니다. 다양한 재료: PEEK/PI 튜빙과 같은 특수 엔지니어링 소재 외에도 단층/다층 벌룬 튜빙 및 표면 처리 솔루션도 제공합니다. 통합 제조: 2개의 사출 성형 생산 라인을 결합하여 고객에게 튜빙 압출부터 사출 성형 액세서리까지 통합 지원을 제공합니다. 플레어링 및 몰딩 기술을 마스터하세요. 의료용 PEEK 튜브 중재 장치의 성능을 향상시키는 데 핵심입니다. LINSTANT의 강력한 생산 규모와 정밀 가공 장비를 활용하여 고성능 튜브 맞춤화부터 후처리 용접 및 성형에 이르기까지 포괄적인 지원을 제공할 수 있습니다.
