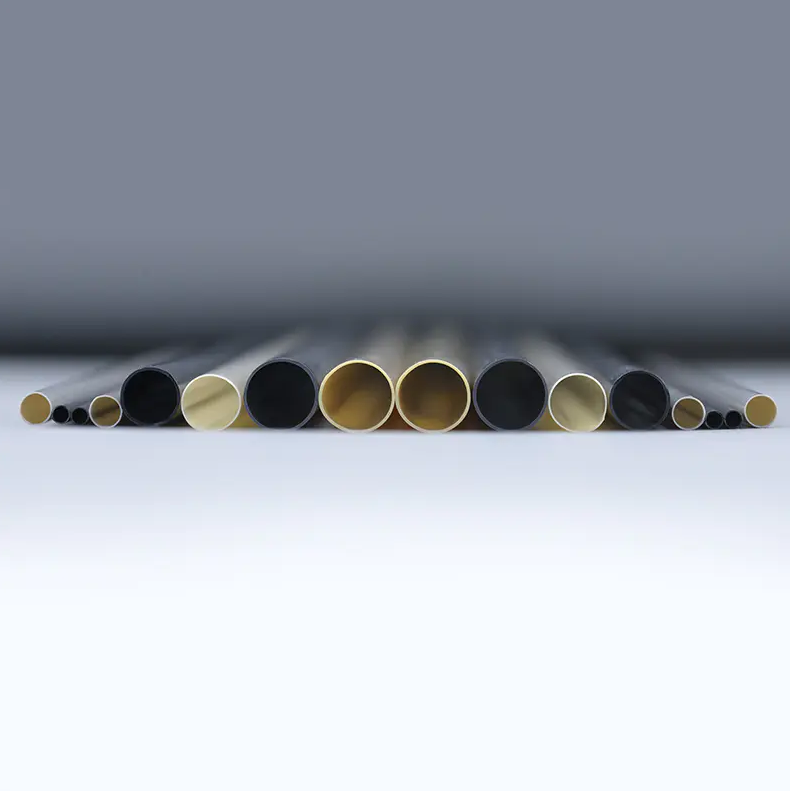

엿보기 튜빙이 의료 기술 분야에서 입지를 굳히고 있습니다. 그 이유는 다음과 같습니다.
PEEK(폴리에테르 에테르 케톤) 튜빙 의료기기 제조에서 가장 많이 찾는 재료 중 하나가 되었습니다. 고온 저항(250°C 이상), 뛰어난 기계적 강도, 생체 적합성 및 화학적 불활성의 독특한 조합 까다로운 임상 환경에서는 사실상 대체할 수 없습니다. 기존 폴리머 튜브와 달리 PEEK는 금속과 플라스틱 사이의 격차를 해소하는 성능을 제공합니다. 이는 의료 기술 장치가 더 작고, 더 똑똑하고, 더 복잡해짐에 따라 중요한 이점입니다.
심혈관 카테터부터 척추 수술 도구까지 PEEK 튜빙은 단순한 재료 선택이 아니라 디자인을 가능하게 하는 요소입니다. 이 기사에서는 의료 기술 산업이 PEEK에 관심을 기울이는 이유, PEEK가 지배하는 응용 프로그램, 조달 시 찾아야 할 사항을 정확하게 분석합니다.
무엇이 만드는가 엿봄 배관 기술적으로 두각을 나타내다
PEEK는 소수의 폴리머와 비교할 수 있는 성능 프로필을 갖춘 반결정성 열가소성 수지입니다. 의료 기술에서의 채택은 측정 가능한 재료 특성에 기초합니다.
| 재산 | PEEK 성능 | 일반적인 폴리머 벤치마크 |
|---|---|---|
| 연속 사용 온도 | 250°C | 80~150°C(PTFE, 나일론) |
| 인장강도 | ~100MPa | 20~60MPa |
| 멸균 호환성 | 증기, EO, 감마, 전자빔 | 제한적(폴리머에 따라 다름) |
| 내화학성 | 우수(산, 용매, 염기) | 보통 |
| 치수 안정성 | 높음(낮은 열팽창) | 보통 to low |
PEEK의 높은 결정성은 더 나은 열 안정성과 향상된 기계적 하중 지지 능력으로 직접적으로 이어집니다. 두 가지 모두 반복적인 멸균 주기를 거치는 재사용 가능한 수술 기구에 필수적입니다. 치수 왜곡 없이 오토클레이브 조건을 반복적으로 견딜 수 있는 능력 많은 OEM에게 결정적인 요소입니다.
PEEK 튜브 수요를 주도하는 주요 의료 응용 분야
PEEK 튜빙은 일반적인 솔루션이 아닙니다. 기존 소재로는 부족한 특정 고위험 상황에서 성공합니다.
심혈관 중재 카테터
중재적 심장학에서 카테터 샤프트는 추진성, 토크 전달 및 유연성을 결합해야 하며, 벽 두께가 밀리미터 미만인 경우가 많습니다. PEEK 튜브를 사용하면 엄격한 내경 공차로 높은 정밀도 이는 가이드와이어 호환성 및 조영제 전달에 필수적입니다. 또한 복잡한 혈관 시술 중에 가해지는 탐색력으로 인해 꼬이는 현상을 방지합니다.
내시경 및 최소 침습 장치
내시경 기구에는 반복적인 증기 멸균 시 치수 정확도를 유지하는 튜브가 필요합니다. PEEK의 낮은 수분 흡수율(0.5% 미만)은 시간이 지남에 따라 PTFE 또는 PA 튜빙을 손상시키는 팽창 및 열화를 방지합니다. 따라서 견고하고 유연한 내시경의 작업 채널, 주입 포트 및 기구 샤프트에 선호되는 선택입니다.
척추 및 정형외과 수술 도구
PEEK의 방사선 투과성은 X선이나 MRI 영상을 방해하지 않으므로 정형외과 및 척추 수술 기구에 특히 적합합니다. 외과 의사는 아티팩트 간섭 없이 수술 필드를 시각화할 수 있으며 이는 중요한 안전상의 이점입니다. PEEK 튜브는 이러한 절차에서 가이드 캐뉼라, 확장기 및 관개/흡인 시스템에 사용됩니다.
비뇨기과 카테터
비뇨기과 카테터는 생물학적 오염에 저항하면서 복잡한 해부학적 구조를 탐색해야 합니다. PEEK의 표면 매끄러움과 내화학성은 더 부드러운 폴리머 대체품에 비해 박리 현상과 박테리아 부착을 줄입니다. 특히 쇄석술 및 요관경 검사 도구에서 PEEK 튜브의 강성 대 벽 두께 비율은 구조적 무결성을 희생하지 않고도 슬림한 프로파일을 가능하게 합니다.
전기수술 겸자 및 에너지 장치
PEEK는 절연 내력이 19kV/mm를 초과하는 우수한 전기 절연체입니다. 양극 겸자 또는 RF 절제 카테터와 같은 전기 수술 기구에서 PEEK 튜브는 활성 전극 주변의 절연 덮개 역할을 하여 주변 조직을 보호하고 의도하지 않은 에너지 방전을 방지합니다.
의료기술을 넘어서: 엿봄 배관 인접 산업 분야
의료 기술이 헤드라인 시장이지만 PEEK 튜빙의 열적, 기계적 특성으로 인해 다른 두 분야에서도 강력한 수요가 창출됩니다.
- 전자 담배 및 베이핑 장치: PEEK 튜빙은 발열체 어셈블리 내에서 절연 내열 튜브로 사용되며, 200°C 이상의 지속적인 열 순환에서 치수 안정성을 유지해야 합니다. 낮은 독성과 화학적 불활성은 소비자 대상 응용 분야에서 중요한 안전 이점입니다.
- 군사 및 항공우주: PEEK 튜빙은 중량 감소, 난연성(PEEK는 UL94 V-0 가연성 테스트 통과) 및 진동 내성이 타협 불가능한 유압 라인, 연료 시스템 구성 요소 및 항공 전자 배선 도관에 사용됩니다. 무게 대비 성능 비율은 많은 항공우주 하위 시스템에서 금속 대체품에 필적합니다.
소싱 고려 사항: PEEK 튜브 공급업체에서 찾아야 할 사항
모든 PEEK 튜빙이 동일하게 제조되는 것은 아닙니다. 압출 공정 및 재료 구성은 치수 공차, 표면 마감 및 기계적 일관성에 큰 영향을 미칩니다. 공급업체를 평가할 때 의료기술 엔지니어는 다음을 평가해야 합니다.
- 치수 정밀도: 카테터 등급 애플리케이션의 경우 벽 두께 허용 오차는 ±0.01mm 이상으로 예상됩니다. 추적 가능한 품질 문서를 통해 검증합니다.
- 다층 및 다중 루멘 기능: 복잡한 카테터 설계에는 공압출 구조가 필요한 경우가 많습니다. 공급업체가 PEEK로 단일/이중/삼중 레이어 및 다중 루멘 구성을 생산할 수 있는지 확인하십시오.
- 강화 옵션: 편조 또는 나선형으로 감긴 강화 PEEK 외장은 까다로운 카테터 샤프트에서 토크 제어 및 꼬임 방지 기능을 제공합니다. 공급업체가 이를 통합 제품으로 제공하는지 확인하십시오.
- 표면 처리 가용성: 최종 장치 조립에는 친수성 코팅, 윤활 마감 및 플라즈마 처리가 필요한 경우가 많습니다. 수직적으로 통합된 공급업체는 리드 타임과 검증 부담을 줄입니다.
- 규제 추적성: ISO 13485 인증, ISO 10993에 따른 생체 적합성 테스트 및 전체 재료 추적성은 의료 공급망의 기본 요구 사항입니다.
린스탄트 정밀 의료 등급 튜브를 전문으로 하며 이러한 소싱 기준을 직접적으로 다루는 포괄적인 제품 포트폴리오를 제공합니다. 해당 제품 범위에는 압출된 단일 레이어 및 다층 튜빙, 단일 및 다중 루멘 구성, 단일/이중/3중 레이어 풍선 튜빙, 나선형 및 편조 강화 외장, PEEK 및 PI(폴리이미드) 튜브를 포함한 특수 엔지니어링 재료 튜빙이 포함됩니다. LINSTANT는 또한 광범위한 표면 처리 솔루션을 제공하므로 공동 개발과 엄격한 품질 관리가 필수적인 복잡한 카테터 및 장치 프로그램을 위한 유능한 단일 소스 파트너가 됩니다.
PEEK와 기타 고성능 폴리머 튜브: 직접적인 비교
PTFE, PI(폴리이미드) 또는 페바와 같은 대안 대신 PEEK를 선택하는 것은 특정 장치 요구 사항에 따라 다릅니다. 아래 표에는 주요 장단점이 나와 있습니다.
| 소재 | 최대 온도 | 강성 | 살균 | 방사선 투과성 | 일반적인 사용 사례 |
|---|---|---|---|---|---|
| PEEK | 250°C | 높음 | 모든 방법 | 예 | 재사용 가능한 기구, 카테터 샤프트 |
| PTFE | 260°C | 낮음 | 대부분의 방법 | 예 | 라이너, 저마찰 코팅 |
| PI(폴리이미드) | 300°C | 매우 높음 | 제한적 | 예 | 마이크로카테터, 신경혈관 |
| PEBA | ~130°C | 낮음–Medium | EO, 감마 | 예 | 풍선 카테터, 말단 팁 |
PEEK의 장점은 다음과 같은 경우에 가장 두드러집니다. 구조적 강성, 반복적인 멸균, 이미징 호환성이 공존해야 합니다. . 유연성이 기본 요구 사항인 경우(예: 원위 카테터 팁) PEBA 또는 나일론 기반 재료가 선호될 수 있습니다. 이는 종종 공압출 또는 접합 어셈블리에서 PEEK 샤프트와 결합하여 사용됩니다.
제조 과제: PEEK의 정밀 압출
PEEK는 압출이 쉽지 않습니다. 용융 가공 온도는 380°C를 초과하며, 가공 범위가 좁기 때문에 고도로 제어되는 압출 장비와 숙련된 공정 엔지니어가 필요합니다. 일반적인 제조 과제는 다음과 같습니다.
- 가공 온도를 정확하게 관리하지 않으면 열적 저하
- 벽이 얇은 튜브(벽 두께 0.1mm 미만)에서 엄격한 OD/ID 동심도 달성
- 기계적 성능에 직접적인 영향을 미치는 생산 과정 전반에 걸쳐 일관된 결정성을 유지합니다.
- 다운스트림 코팅 또는 접착 공정의 표면 마감 균일성
이러한 장벽은 계약 제조업체 중 일부만이 의료용 PEEK 튜빙을 대규모로 일관되게 생산할 수 있는 기술적 역량을 갖추고 있음을 의미합니다. 공급업체를 평가할 때 프로세스 검증 데이터(IQ/OQ/PQ 문서) 및 역량 지수(중요 치수의 경우 Cpk ≥ 1.33)를 요청하면 제조 성숙도에 대한 객관적인 척도가 제공됩니다.
전망: PEEK 튜빙 수요가 계속 증가하는 이유
전 세계 PEEK 시장의 가치는 대략 2023년 8억 4,500만 달러 2030년까지 CAGR 7% 이상 성장할 것으로 예상되며 의료기기는 가장 빠르게 성장하는 최종 용도 부문 중 하나입니다. 여러 구조적 추세가 이러한 궤적을 강화하고 있습니다.
- 장치의 소형화: 중재 시술이 덜 침습적인 접근 방식으로 전환됨에 따라 성능 기대치는 동일하게 유지되는 동안 튜브 프로파일이 축소됩니다. 즉, 절충안인 PEEK가 가장 잘 처리됩니다.
- 로봇 공학 및 디지털 수술: 로봇 보조 수술 시스템은 기구 샤프트에 높은 토크와 축 하중 요구 사항을 부과합니다. PEEK 튜빙은 이러한 플랫폼에 필요한 강성 대 직경 비율을 지원합니다.
- 재사용 가능한 기기 수요: 지속 가능성에 대한 압박으로 인해 일부 OEM은 수백 번의 멸균 주기를 견딜 수 있는 재사용 가능한 장치를 선호하고 있습니다. PEEK는 폴리머 중에서 비교할 수 없는 범주입니다.
- 고성장 시술 카테고리 확장: 구조적 심장, 신경조절 및 절제 치료법이 모두 확대되고 있으며 각각 고성능 카테터 샤프트 재료에 대한 새로운 수요를 창출하고 있습니다.
재료 선택을 탐색하는 장치 엔지니어 및 조달 팀을 위해, PEEK 튜빙은 검증되고 신뢰성이 높은 선택을 나타냅니다. 가장 까다로운 의료기기 카테고리 전반에 걸쳐 실적을 보유하고 있습니다. 핵심은 압출의 복잡성을 처리하고 의료 공급망에서 요구하는 문서 표준을 충족할 수 있는 장비를 갖춘 제조업체와 협력하는 것입니다.
