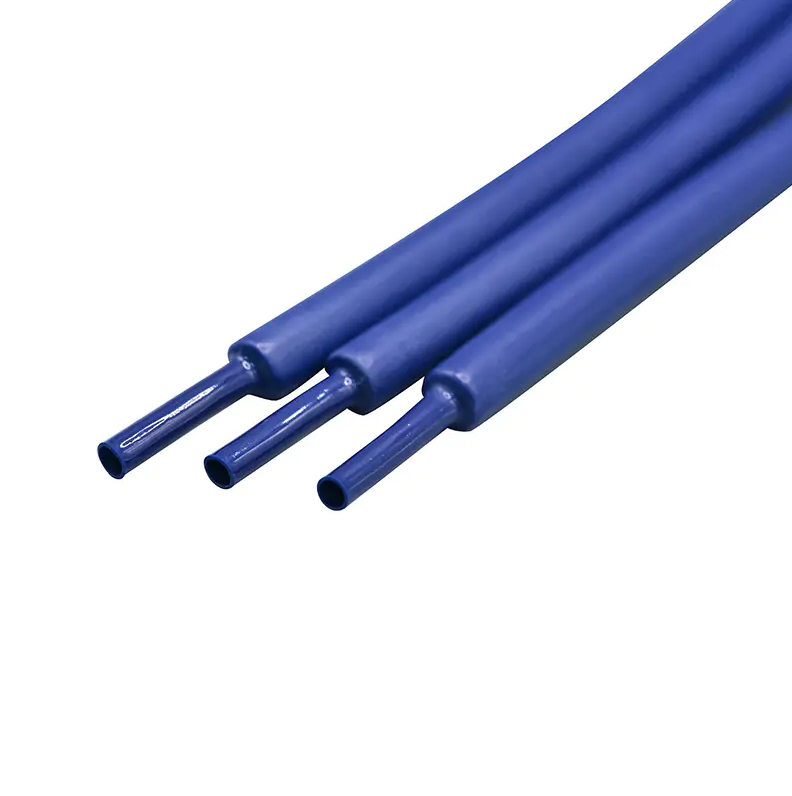

열수축 튜브 열가소성 튜브이다. 열에 노출되면 수축하여 전선, 구성 요소 또는 의료 장치 주위에 단단한 보호 슬리브를 형성합니다. . 이는 주로 전기 절연, 기계적 보호, 스트레인 릴리프, 묶음 및 밀봉에 사용되며 의료 응용 분야에서는 카테터 구성, 장치 캡슐화 및 튜브 어셈블리의 정밀한 치수 제어에 중요한 역할을 합니다.
핵심 기능 열수축 튜브
열수축 튜브는 산업 전반에 걸쳐 광범위한 기능적 역할을 수행합니다. 이러한 핵심 응용 분야를 이해하면 엔지니어와 설계자는 특정 요구 사항에 맞는 재료와 벽 두께를 선택할 수 있습니다.
- 전기 절연: 노출된 도체, 납땜 접합부 및 단자를 덮어 단락을 방지하고 벽 두께에 따라 최대 수 킬로볼트의 전압으로부터 보호합니다.
- 기계적 보호: 마모, 화학 물질, UV 방사선 및 습기 유입으로부터 케이블과 구성 요소를 보호합니다.
- 스트레인 릴리프: 케이블 진입점의 응력을 줄여 굽힘력을 더 넓은 영역에 분산시켜 커넥터의 서비스 수명을 연장합니다.
- 번들링 및 구성: 여러 개의 와이어나 튜브를 관리 가능한 단일 어셈블리로 그룹화합니다.
- 식별 및 색상 구분: 회로 라벨링을 위해 다양한 색상이 제공되므로 빠르고 오류 없는 유지 관리가 가능합니다.
- 씰링: 접착 라이닝 변형은 스플라이스 및 커넥터 주위에 방수, 환경 밀봉을 만듭니다.
의료 기기 제조에 사용되는 열수축 튜브
의료 산업은 열수축 튜브에 대한 가장 까다로운 적용 환경 중 하나입니다. 여기서는 단순한 보호용 슬리브가 아닙니다. 환자 안전에 직접적인 영향을 미치는 엔지니어링 구성 요소 . 의료용 열수축 튜브는 다음과 같은 중요한 공정에 사용됩니다.
카테터 구성 및 레이어 적층
카테터 조립 중에 열수축 튜브를 적용하여 층을 접착하고, 외경을 제어하고, 부드럽고 외상이 없는 프로필을 만듭니다. 일반적인 풍선 카테터 샤프트는 다음을 사용할 수 있습니다. 이중층 수축 공정 편조 보강층을 내부 라이너에 적층하여 혈관 탐색에 필요한 유연성을 유지하면서 20atm 이상의 파열 압력을 달성합니다.
팁 형성 및 말단부 형성
수축 튜브를 통한 정확한 열 적용으로 일관된 팁 형상이 가능하며 이는 구불구불한 혈관 구조를 통해 카테터를 안내하는 데 중요합니다. 의료용 팁 형성의 허용 오차는 종종 다음 범위 내에서 유지됩니다. ±0.01mm , 모든 로트에서 예측 가능하고 균일한 수축률을 갖는 튜브가 필요합니다.
센서 및 전자 부품의 캡슐화
최소 침습 장치에는 압력 센서, 열전대 또는 이미징 요소가 말단부에 있는 경우가 많습니다. 열수축 튜브는 장치의 수명 동안 전기 절연을 유지하면서 체액으로부터 이러한 구성 요소를 보호하는 생체 적합성 인클로저를 제공합니다.
샤프트 전이 및 강성 구배 엔지니어링
제조업체는 카테터 샤프트를 따라 다양한 영역에 다양한 경도계와 벽 두께의 수축 튜브를 적용하여 제어된 유연성 구배를 설계합니다. 누를 수 있도록 근위부는 강성, 추적성을 위해 원위부는 유연함 . 이 기술은 현대 중재적 카테터 설계의 핵심이며 경험이 풍부한 의료용 튜브 전문가와 협력할 때 얻을 수 있는 결정적인 이점 중 하나입니다.
일반적인 재료와 그 특성
재료 선택에 따라 수축 온도, 유연성, 내화학성 및 생체 적합성이 결정됩니다. 아래 표에는 의료 및 산업 분야에서 가장 널리 사용되는 재료가 요약되어 있습니다.
| 소재 | 수축 온도(°C) | 수축률 | 주요 장점 | 일반적인 응용 |
|---|---|---|---|---|
| PET(폴리에스테르) | 120~150 | 2:1 / 4:1 | 고강도, 초박형 벽 | 카테터 샤프트 적층 |
| PTFE | 327 | 1.3:1 | 윤활성, 화학적 불활성 | 라이너 처리, 가이드와이어 외장 |
| FEP | 150~200 | 1.3:1 | 투명성, 생체적합성 | 의료용 조립, 캡슐화 |
| PEBA / Pebax® | 90~130 | 2:1 | 유연성, 넓은 경도 범위 | 풍선 카테터, 부드러운 팁 형성 |
| 폴리올레핀 | 70~120 | 2:1 / 3:1 | 저렴한 가격, 다재다능함 | 와이어하네싱, 일반산업 |
선택 시 지정할 주요 매개변수 열수축 튜브
잘못된 튜브를 선택하면 가공 실패, 박리 또는 치수 부적합이 발생할 수 있습니다. 조달 또는 프로세스 개발 전에 다음 매개변수를 명확하게 정의해야 합니다.
- 공급(확장) 내경: 인쇄물을 왜곡하지 않고 쉽게 로드할 수 있도록 인쇄물 OD보다 커야 합니다.
- 복구된(축소된) 내경: 완전 열수축 후 완성된 조립품의 최종 목표 치수와 일치해야 합니다.
- 복구된 벽 두께: 기계적 강도와 튜브가 완성된 장치의 전체 OD에 얼마나 기여하는지를 결정합니다.
- 수축 비율: 일반적인 비율은 2:1, 3:1, 4:1입니다. 비율이 높을수록 다양한 직경에 걸쳐 더 많은 기판 범위 유연성을 제공합니다.
- 활성화 온도: 기본 재료와 사전 도포된 접착제 또는 코팅의 내열성과 일치해야 합니다.
- 생체적합성 인증: 환자와 접촉하는 의료 응용 분야의 모든 재료에는 ISO 10993 준수가 필수입니다.
산업 및 항공우주 애플리케이션
의료 기기 외에도 열수축 튜브는 자동차, 항공우주 및 산업 자동화 분야의 와이어 하니스 제조의 기초입니다. 항공우주 분야에서는 MIL-DTL-23053 난연성, 유체 저항 및 -55°C ~ 150°C 이상의 연속 서비스 온도를 요구하는 열수축 튜브 사양을 관리합니다. 자동차 응용 분야에서는 진동과 열 순환이 기계적 및 화학적 스트레스를 동시에 가하는 내후성 언더후드 커넥터에 접착 라이닝 폴리올레핀을 사용합니다. 산업용 로봇 공학에서 유연한 열 수축은 기계의 수명 동안 수천만 번의 굴곡 주기를 겪을 수 있는 관절 조인트의 케이블 연결을 보호합니다.
린스탄트가 의료용 폴리머 튜브에 열수축 기술을 적용하는 방법
LINSTANT 2014년 창립 이래 의료용 폴리머 튜빙에 전념해 왔으며 전 세계 의료기기 제조업체를 위한 압출 가공, 코팅 및 후처리 기술을 전문으로 하고 있습니다. 회사의 핵심 작업은 열수축 튜브 응용 분야와 직접적으로 교차합니다. 카테터 샤프트 구성, 풍선 튜브 적층 및 강성 구배 엔지니어링은 모두 LINSTANT가 10년 이상의 집중 제조 경험을 통해 개발한 정밀 수축 공정 제어에 달려 있습니다.
LINSTANT의 제품 포트폴리오는 카테터 및 의료용 튜브 구성의 모든 요구 사항을 충족합니다.
- 카테터 샤프트 구성을 위한 단층 및 다층 압출 튜브
- 복잡한 다기능 카테터 설계를 위한 단일 루멘 및 다중 루멘 구성
- 단층, 이중층, 삼중층 풍선 튜브 — 열 수축 적층이 풍선 파열 강도, 컴플라이언스 프로필 및 치수 일관성을 직접 결정하는 핵심 응용 분야
- 혈관 접근 장치의 추진력 및 토크 전달을 위해 설계된 나선형 및 편조 강화 외장
- 극도의 내화학성과 내열성을 요구하는 까다로운 엔지니어링 응용 분야를 위한 PEEK 및 폴리이미드(PI) 튜빙
- 혈관 및 비뇨기과 장치의 윤활성을 향상시키기 위해 수축 공정 후에 종종 적용되는 친수성 코팅을 포함한 표면 처리 솔루션
의료 기기 제조업체에 대한 LINSTANT의 헌신은 다음을 바탕으로 합니다. 정밀한 프로세스 개발 능력과 안정적이고 반복 가능한 생산 출력 — 열 수축 튜브가 몇 미크론의 치수 변화도 임상 결과에 영향을 미칠 수 있는 생명에 중요한 장치의 구조적 구성 요소로 기능할 때 타협할 수 없는 두 가지 특성입니다.
지원 모범 사례 열수축 튜브 의료 제조 분야
특히 의료 기기 생산에서 일관된 결과를 얻으려면 열 수축 적용의 모든 단계에서 엄격한 공정 제어가 필요합니다.
- 보정된 열원 사용: 기본 재료를 과도하게 처리하지 않고 균일한 수축을 보장하려면 히트건, 오븐 및 맨드릴 기반 리플로우 시스템을 ±5°C 이상으로 보정해야 합니다.
- 맨드릴 치수를 정확하게 제어합니다. 맨드릴 OD는 완성된 어셈블리의 복구된 ID를 결정합니다. 맨드릴의 치수 변화는 카테터 적층 부적합의 주요 원인입니다.
- 사전 건조 흡습성 재료: Pebax®와 같은 재료는 주변 수분을 흡수하여 수축 가공 중에 공극이나 표면 결함을 일으킬 수 있습니다. 가공 전 60~80°C에서 4~8시간 동안 사전 건조하는 것이 표준 관행입니다.
- 첫 번째 제품 검사를 통해 수축 프로파일을 검증합니다. 전체 제조 실행을 시작하기 전에 첫 번째 생산 단위에서 복구된 OD, 벽 두께 및 표면 품질을 측정합니다.
- 문서화 및 냉각 속도 제어: 급속 냉각으로 잔류 응력이 고정될 수 있습니다. 제어되고 점진적인 냉각은 특히 다양한 재료의 열팽창 계수가 다른 다층 카테터 적층에서 치수 안정성을 지원합니다.
열수축 튜브에 대해 자주 묻는 질문
의료용 카테터 라미네이션에 가장 적합한 수축률은 무엇입니까?
대부분의 카테터 적층 공정에서는 2:1 PET 수축 튜브 얇은 복구 벽(0.0005″–0.002″)이 표준 선택입니다. 4:1 비율은 공유 고정 장치에서 여러 카테터 크기를 생산하는 시설과 같이 확장된 직경이 광범위한 기판 크기를 수용해야 할 때 사용됩니다.
열수축 튜브로 접착제 없이 레이어를 서로 접착할 수 있나요?
많은 카테터 라미네이션 공정에서 수축 튜브의 압축력(기본 폴리머 층을 연화시키는 열과 결합)은 별도의 접착제 없이 라미네이트 결합을 생성하는 데 충분합니다. 그러나 밀폐형 밀봉이 필요하거나 레이어 재료가 화학적으로 호환되지 않는 응용 분야의 경우 접착제 라이닝 열 수축 또는 타이 레이어 공압출이 사용됩니다.
모든 열수축 튜브는 의료용으로 생체 적합합니까?
아니요. ISO 10993 환자와 접촉하는 모든 물질에 대해 세포 독성, 민감성 및 혈액 적합성을 다루는 테스트가 필요합니다. FEP, PTFE, 특정 등급의 Pebax® 및 폴리올레핀은 생체 적합성 프로파일을 확립했지만 FDA 또는 CE 마킹 기관에 규제 제출을 위해서는 로트별 문서가 필요합니다.
정밀 의료 응용 분야에서 열 수축 튜브 벽은 얼마나 얇을 수 있습니까?
벽 두께가 다음과 같이 회복된 초박형 PET 열수축 튜브 0.0005인치(12.7μm) 추가된 OD를 최소화하는 것이 중요한 정밀 카테터 작업에 적합합니다. 특히 작업 직경이 3프렌치 미만인 신경혈관 카테터의 경우 추가된 벽 두께의 모든 미크론이 뇌혈관 해부학을 통해 장치의 추적 가능성에 직접적인 영향을 미칩니다.
