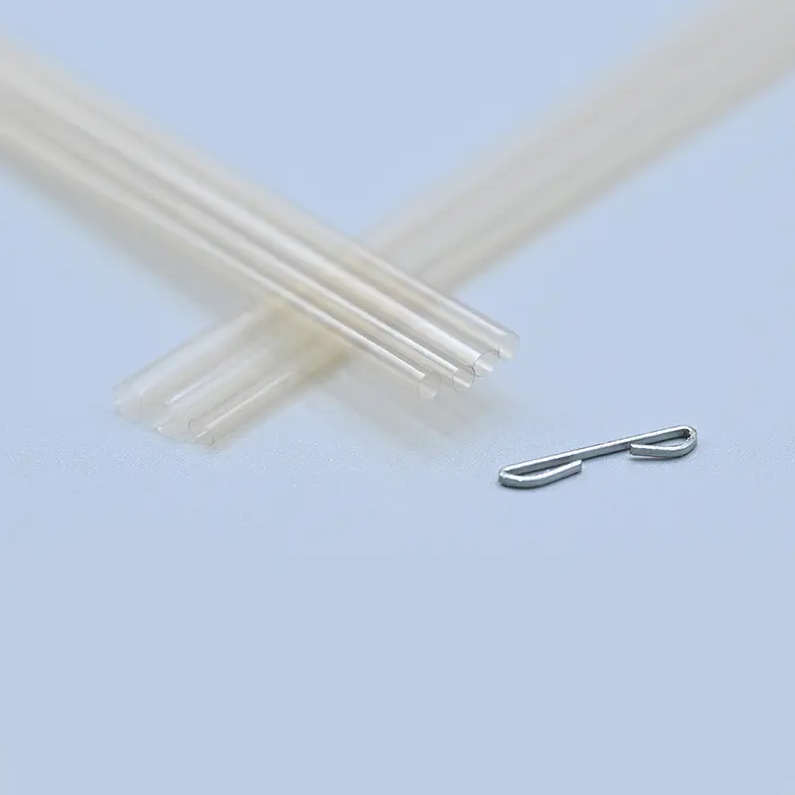

PTFE 에칭 튜브 주로 고정밀 의료기기 제조에 사용됩니다. 심혈관 카테터, 혈관 스텐트, 신경 임플란트 등이 포함됩니다. 핵심 가치는 극히 낮은 마찰과 뛰어난 생체 적합성 및 내화학성을 결합하는 데 있으며, 튜브가 부작용을 유발하지 않고 인체 내부에서 원활하게 미끄러져야 하는 모든 곳에 없어서는 안 될 요소입니다. 카테터 외경에 화학적 에칭을 적용하고 FEP 열수축 튜브와 함께 사용되는 PTFE 에칭 튜브는 구조적 무결성을 유지하면서 마찰을 극적으로 줄이는 내구성 있는 내부 루멘 라이닝을 형성합니다.
무엇입니까? PTFE 에칭 튜브 그리고 어떻게 만들어지나요?
PTFE(폴리테트라플루오로에틸렌) 에칭 튜브는 접착력을 강화하기 위해 외부 표면을 화학적으로 처리한 특수 불소수지 튜브입니다. 자연 상태에서 PTFE는 달라붙지 않는 특성으로 인해 다른 재료와 접착하기가 매우 어렵습니다. 일반적으로 나프탈렌 나트륨이나 유사한 시약을 사용하는 화학적 에칭은 분자 수준에서 표면을 수정하여 접착제와 코팅이 강한 결합을 형성할 수 있는 반응 부위를 생성합니다.
의료 기기 응용 분야에서 에칭된 PTFE 튜브는 카테터의 외경(OD)에 코팅된 다음 FEP(불화 에틸렌 프로필렌) 열 수축 튜브와 쌍을 이룹니다. FEP가 열에 의해 수축되면 PTFE 라이너를 캡슐화하고 제자리에 단단히 고정하여 매끄럽고 마찰이 적은 내부 루멘을 형성합니다. 이 두 가지 재료로 구성된 구조는 중재 및 수술용 카테터 전반에 걸쳐 널리 사용됩니다.
PTFE 에칭 튜브의 주요 용도
PTFE 에칭 튜브는 정밀도와 생체 적합성이 타협할 수 없는 심혈관 및 신경외과 분야 전반에 걸쳐 광범위하게 사용됩니다. 주요 적용 분야는 다음과 같습니다.
심혈관 카테터
심장 카테터 삽입 절차에서 카테터는 저항을 최소화하면서 구불구불한 동맥 경로를 탐색해야 합니다. PTFE 에칭 튜브는 저마찰 내부 라이닝 가이드 와이어와 풍선 카테터가 원활하게 진행되도록 하여 시술 시간을 단축하고 혈관 외상을 최소화합니다. 화학적 불활성으로 인해 조영제, 식염수 세척 또는 혈액 성분과 반응하지 않습니다.
혈관 스텐트 전달 시스템
스텐트 전달 카테터에는 정밀한 푸시 가능성과 추적 가능성이 필요합니다. PTFE 라이너는 스텐트와 카테터 벽 사이의 마찰을 줄여 제어되고 정확한 스텐트 배치를 가능하게 합니다. 관상동맥 및 말초 혈관 중재술에서 이는 성공적인 배치와 시술 합병증의 차이가 될 수 있습니다.
신경 임플란트 및 신경외과 기기
신경외과에서 PTFE 에칭 튜브는 심부 뇌 자극(DBS) 리드, 심실 션트 및 기타 신경 임플란트에 사용됩니다. 재료의 우수한 절연성 (유전 강도 약 60 kV/mm)는 민감한 전기 신호를 보호하는 동시에 생체 적합성으로 인해 장기간 이식 기간 동안 조직 반응성을 최소화합니다.
진단 및 중재 내시경 검사
내시경 및 기관지경의 PTFE 라이닝 작업 채널은 특히 효소 세척제 및 소독제에 노출될 때 재료의 내화학성 이점을 제공합니다. 들러붙지 않는 표면은 또한 생물학적 침전물이 내강 벽에 달라붙는 것을 방지합니다.
약물 코팅 풍선(DCB) 카테터
약물 용출 풍선 시스템에서 PTFE 라이너는 팽창 중에 풍선이 부드럽게 접히고 펼쳐지는 동시에 약물 코팅에 화학적으로 불활성을 유지하여 전달 중에 약물 효능을 보존합니다.
PTFE 에칭 튜브의 6가지 핵심 장점
다음 표에는 6가지 주요 성능 이점과 의료 기기 엔지니어링과의 관련성이 요약되어 있습니다.
| 장점 | 주요 매개변수 | 신청 혜택 |
|---|---|---|
| 최적의 윤활성 | 0.04만큼 낮은 마찰 계수 | 혈관 내 원활한 카테터 탐색 |
| 생체적합성 | ISO 10993 준수 | 장기간 이식에도 안전함 |
| 유전체 절연 | ~60kV/mm 유전 강도 | 신경 임플란트의 신호 무결성 |
| 내화학성 | 거의 모든 용매와 산에 대한 내성 | 멸균 및 세척 공정이 안정적임 |
| 내후성 | -200°C ~ 260°C에서 안정적 | 안정적인 멸균(EtO, 감마, 오토클레이브) |
| 난연성 | UL94 V-0 등급 | 전기 수술 환경의 안전성 향상 |
최적의 윤활성
PTFE는 고체 물질 중 마찰 계수가 가장 낮은 것 중 하나입니다. 0.04에서 0.10 사이 부하와 속도에 따라 다릅니다. 카테터 기반 중재의 경우 이는 삽입력 감소, 환자 불편 감소, 복잡한 탐색 중 혈관 천공 위험 감소를 의미합니다. 에칭하고 FEP 오버튜빙과 결합하면 이러한 윤활성은 유지되는 동시에 결합 강도가 크게 향상됩니다.
생체적합성
PTFE는 생물학적으로 불활성인 물질로 분류되며 1950년대부터 이식형 장치에 사용되었습니다. 이는 염증 반응을 유발하지 않고, 단백질을 쉽게 흡수하지 않으며, 박테리아 부착에 저항성을 갖습니다. 심혈관 및 신경 응용 분야에 사용되는 PTFE 에칭 튜브는 다음을 충족해야 합니다. ISO 10993 생체 적합성 표준 , 세포 독성, 감작 및 전신 독성을 평가하는 기준은 PTFE가 지속적으로 충족하는 기준입니다.
유전체 절연
약 2.1의 유전 상수와 60 kV/mm에 가까운 유전 강도를 갖춘 PTFE Etched Tube는 탁월한 전기 절연성을 제공합니다. 이는 신호 누출로 인해 장치 성능이 저하되거나 의도하지 않은 조직 자극이 발생할 수 있는 신경 자극 리드 및 전기생리학 카테터에 매우 중요합니다.
내화학성
PTFE는 진한 황산, 불화수소산 및 대부분의 유기 용매를 포함하여 거의 모든 알려진 용매, 산 및 염기에 화학적으로 불활성입니다. 이로 인해 PTFE 에칭 튜브는 영상 유도 절차에 사용되는 강력한 살균제 및 조영제와 호환됩니다. 장치 제조업체는 여러 멸균 주기에 걸쳐 더 긴 보관 수명과 안정적인 성능을 누릴 수 있습니다.
날씨와 온도 저항
PTFE는 다음과 같은 예외적인 온도 범위에서 기계적, 화학적 특성을 유지합니다. -200°C ~ 260°C . 이러한 안정성은 의료 기기 제조에서 일반적으로 사용되는 방법인 산화에틸렌(EtO), 감마선 조사 및 오토클레이브 멸균을 통해 기기의 치수 정확성과 표면 특성을 유지한다는 것을 의미합니다.
난연성
PTFE는 UL94 V-0 난연성 등급을 획득했습니다. 즉, 화염원이 제거된 후 10초 이내에 자체 소화되고 화염 입자가 떨어지지 않습니다. 전기 수술 및 에너지 기반 카테터 응용 분야에서 이 특성은 특히 점화 위험을 최소화해야 하는 수술실 환경에서 중요한 안전 요소입니다.
PTFE 에칭 튜브와 기타 카테터 라이너 재료 비교
장치 엔지니어는 종종 PTFE를 대체 라이너 재료와 비교합니다. 아래 표는 직접적인 비교를 제공합니다.
| 소재 | 마찰계수 | 생체적합성 | 최대 온도(°C) | 내화학성 | 접착성(에칭) |
|---|---|---|---|---|---|
| PTFE(에칭) | 0.04~0.10 | 우수 | 260 | 우수 | 높음(에칭 후) |
| FEP | 0.10~0.20 | 좋음 | 200 | 좋음 | 보통 |
| 나일론(PA) | 0.15~0.40 | 좋음 | 120 | 보통 | 높음 |
| 엿보기 | 0.35~0.45 | 우수 | 250 | 좋음 | 높음 |
PTFE는 가장 낮은 마찰력과 가장 광범위한 화학적 저항성과 에칭 후 접착성을 결합하여 특히 가이드 와이어 성능이 중요한 복잡하고 최소 침습적 시술에서 내부 카테터 라이너에 선호되는 선택입니다.
PTFE 에칭 튜브 지정 시 설계 고려 사항
카테터 또는 임플란트 용도로 PTFE 에칭 튜브를 지정하는 엔지니어는 다음 매개변수를 평가해야 합니다.
- 벽 두께: 얇은 벽(예: 0.001"~0.003")은 윤활성을 유지하면서 외경 면적을 줄입니다. 많은 수의 프렌치 카테터 설계에 중요합니다.
- 에칭 깊이 및 균일성: 불충분한 에칭은 FEP 또는 접착층에 대한 접착력을 감소시킵니다. 과도한 에칭은 기계적 특성을 손상시킬 수 있습니다. 튜브 길이 전반에 걸쳐 일관된 표면 활성화가 필수적입니다.
- 치수 공차: 내경 및 외경 공차는 루멘 개통성과 가이드 와이어(예: 0.014", 0.018", 0.035" 표준 크기)와의 호환성에 직접적인 영향을 미칩니다.
- FEP 열수축 호환성: FEP 오버 튜빙의 수축 비율, 수축 온도 및 벽 두께는 PTFE 라이너와 일치해야 일관되고 공극 없는 결합을 보장할 수 있습니다.
- 살균 방법: PTFE는 EtO, 감마 및 전자빔 멸균과 호환되지만 장치 제조업체는 특정 튜브 로트가 멸균 후 치수 안정성을 유지하는지 확인해야 합니다.
왜 LINSTANT를 선택해야 할까요? PTFE 에칭 튜브 제조
LINSTANT는 거의 운영됩니다. 20,000평방미터의 클린룸 제조 공간 , GMP 요구 사항을 완전히 준수합니다. 이는 심혈관 및 신경외과 장치 제조업체의 엄격한 요구 사항을 충족하는 의료용 PTFE 에칭 튜브를 생산하기 위한 필수 기반입니다.
당사의 생산 인프라는 정밀 불소중합체 튜브 제조를 위해 특별히 구축되었으며 다음을 포함합니다.
- 15개의 수입 압출 라인 다양한 스크류 크기와 단일층, 이중층, 3층 공압출 기능을 갖추고 있어 넓은 치수 범위에 걸쳐 공차가 엄격한 PTFE 튜브 생산이 가능합니다.
- 8개의 전용 PEEK 압출 라인 , PTFE 및 불소중합체 제품군으로 확장되는 고성능 폴리머 처리에 대한 당사의 전문 지식을 반영합니다.
- 2개의 사출 성형 라인 , 완전한 카테터 조립을 위한 최종 구성 요소 제작을 지원합니다.
- 약 100개의 편조, 코일링 및 코팅 장비 세트 이는 PTFE 라이너를 통합하는 강화된 카테터 샤프트를 생산하는 데 중요합니다.
- 40개의 용접 및 성형 장비 세트 , 팁 형성, 접착 및 조립 작업을 지원합니다.
이러한 통합 제조 생태계는 LINSTANT가 PTFE Etched Tube를 원자재로 공급할 뿐만 아니라 완제품 또는 반제품 카테터 어셈블리로의 다운스트림 통합도 지원하여 장치 OEM의 공급망 복잡성을 줄일 수 있음을 의미합니다. 당사의 역량은 대량 또는 다중 SKU 프로그램에서도 안정적인 주문 이행을 보장합니다. , LINSTANT를 글로벌 의료기기 기업의 전략적 제조 파트너로 만들었습니다.
PTFE Etched Tube는 성능 특성의 고유한 조합을 제공합니다. 최적의 윤활성, 생체적합성, 유전 절연성, 내화학성, 온도 안정성 및 난연성 —현재 카테터 내부 루멘 적용에 적합한 다른 단일 재료는 없습니다. 심장 카테터 삽입, 혈관 스텐트 전달 또는 신경 임플란트에 사용되는 식각된 표면은 FEP 열수축 튜브와의 안정적인 결합을 가능하게 하여 악명 높은 비접착성 재료를 정밀하게 엔지니어링된 접착 가능한 라이너로 변환합니다. 최소 침습적 시술이 계속해서 복잡해지고 환자 인구가 전 세계적으로 증가함에 따라 고성능 PTFE 에칭 튜브에 대한 수요도 증가할 것입니다.
