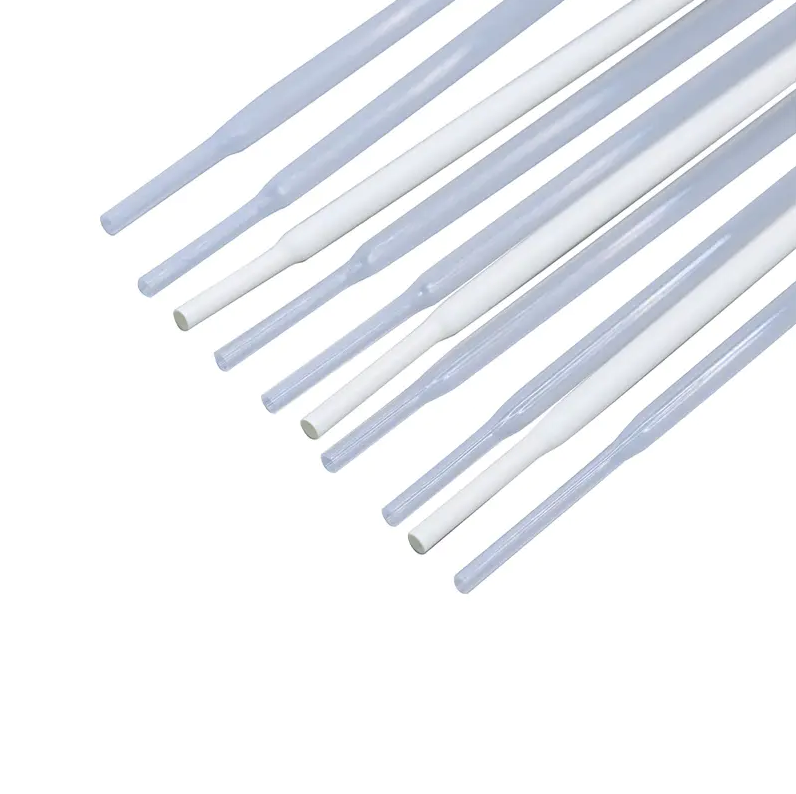

빠른 답변: 무엇 의료용 열수축 튜브 합니까 의료용 열수축 튜브는 제어된 열원에 노출될 때 구성 요소 주위를 단단히 수축시키는 폴리머 튜브로, 장치 조립 중에 카테터 샤프트, 가이드와이어 조인트 및 풍선 카테터 섹션을 접착, 보호 또는 강화하는 데 가장 일반적으로 사용됩니다. 튜브는 확장된 상태로 압출된 다음 열처리되어 더 큰 직경으로 고정됩니다. 따라서 조립 과정에서 재가열될 때까지 팽창된 모양을 유지하며, 이 시점에서는 수축되어 아래 부품에 꼭 맞습니다. 이 가이드에서는 방법을 다룹니다. 의료용 열수축 튜브 작동 원리, FEP와 PTFE 열수축 재료의 비교 방법, 조립 공정에 수축 튜브를 지정할 때 엔지니어가 참조해야 하는 수축률 및 치수 데이터 정보를 알아보세요. 의료용 열수축 튜브란 무엇입니까? 열수축 튜브는 압출 및 팽창 공정을 통해 생산됩니다. 튜브는 먼저 최종 목표 직경으로 압출된 다음 더 큰 직경으로 가열 및 기계적으로 확장되고, 확장된 상태를 유지하면서 최종적으로 냉각됩니다. 이는 확장된 구성에서 폴리머의 분자 구조를 "동결"시켜 장치 조립 중에 튜브가 재가열될 때 수축으로 방출되는 저장된 장력을 생성합니다. 장치 조립업체가 열수축 튜브를 사용하는 이유 테이퍼형 카테터 조인트와 같은 불규칙한 모양 주위에 단단하고 정합적인 결합을 생성합니다. 리플로우 본딩 단계 중 임시 또는 공정 단계 보호 기능 제공 상당한 벌크를 추가하지 않고도 마커 밴드, 팁 또는 전환 영역을 강화합니다. 대량 장치 조립 라인 전반에 걸쳐 일관되고 반복 가능한 결과를 지원합니다. 수축 과정은 기본 구성 요소 주위에 방사상 압력을 가하기 때문에 열 수축 튜브는 다중 경도 카테터 샤프트 구성의 일반적인 요구 사항인 두 개의 서로 다른 튜브 직경 사이의 전환을 부드럽게 하는 데 특히 유용합니다. 장치 조립에서 열수축 튜브는 어떻게 작동합니까? 조립하는 동안 열수축 튜브는 일반적으로 카테터 샤프트의 대상 부분 위로 미끄러진 다음 제어된 열원(히트건, 라미네이팅 오븐 또는 리플로우 공정 등)에 노출됩니다. 온도가 상승하면 튜빙은 원래의 압출 직경 방향으로 수축하여 균일한 압력을 가하여 인접한 튜빙 레이어를 함께 접착하거나 기계적 접합을 강화할 수 있습니다. 일부 열 수축 튜브는 완성된 장치의 영구 구성 요소로 설계되는 반면, 프로세스 튜브라고도 하는 다른 구성은 리플로우 단계가 완료된 후 제거됩니다. 수축 중 직경 감소(예시) 100% 50% 0% 시작 10초 20대 30대 40대 50대 이 예시 곡선은 열이 가해지면 직경 감소의 일반적인 패턴을 보여줍니다. 즉, 튜브 표면이 수축 온도에 도달할 때 초기 지연이 발생하고 빠른 수축 단계가 뒤따르며 마지막으로 튜브가 최종 회복된 직경에 도달하면서 수평이 유지됩니다. 대부분의 직경 감소는 상대적으로 짧은 기간 내에 발생합니다. 수축 온도 임계값에 도달하면 생산 배치 전체에서 일관된 결과를 달성하기 위해 제어된 열 적용조차도 총 처리 시간보다 더 중요합니다. FEP 대 PTFE 대 PVDF 열 수축: 재료 비교 의료용 열수축 튜브는 다양한 불소중합체 소재로 제공되며 각각 수축 온도, 투명도 및 수축 후 유연성 특성이 다릅니다. 아래 레이더 차트는 네 가지 성능 기준에 걸쳐 FEP, PTFE 및 PVDF 열수축 튜브를 비교합니다. FEP 대 PTFE 대 PVDF 열 수축 선명도 수축 온도 공차 수축 후 유연성 내화학성 수축률 FEP PTFE PVDF FEP 열 수축 튜브는 투명도 측면에서 가장 높은 점수를 얻었습니다. 이는 조립 중 또는 조립 후에 기본 결합 또는 마커 밴드를 육안으로 검사해야 할 때 유용하며, PTFE보다 상대적으로 낮은 온도에서도 수축하므로 공정 제어가 단순화됩니다. PTFE 열 수축 튜브는 가장 높은 내화학성과 가장 넓은 수축 온도 허용 오차를 제공하므로 더욱 까다로운 공정 환경에 적합합니다. PVDF는 둘 사이에 위치하여 수축률과 내화학성의 균형을 제공하며 때로는 순수 PTFE가 쉽게 제공하지 못하는 수축 후 유연성이 필요한 프로젝트에 선택됩니다. 재료별 일반적인 수축률 수축률은 튜브의 직경이 확장된 상태에서 원래의 압출 직경으로 다시 감소하는 정도를 나타내며 일반적으로 1.3:1 또는 2:1과 같은 비율로 표현됩니다. 이 값은 수축하기 전에 먼저 부품 위에 튜브를 배치할 때 사용할 수 있는 특대 여유 공간의 크기를 결정합니다. 재료별 일반적인 수축률 2.0:1 PTFE 1.6:1 PVDF 1.3:1 FEP PTFE 열 수축 튜브는 일반적으로 일반적인 의료용 수축 재료 중에서 가장 높은 수축률을 제공하므로 수축하기 전에 더 큰 불규칙성 또는 더 큰 관절 부분에 맞출 수 있습니다. 수축률이 높을수록 조립 엔지니어가 배치하는 동안 더 많은 여유 공간을 확보할 수 있습니다. 이는 수동 조립 단계를 단순화할 수 있지만 일반적으로 그에 따라 더 높은 수축 온도가 필요합니다. FEP의 더 낮은 수축률은 일반적으로 더 엄격한 치수 제어 및 더 낮은 수축 온도와 짝을 이루는데, 일부 공정에서는 근처에 위치한 열에 민감한 부품을 선호합니다. 수축 온도 및 가공 기준 과열하면 근처의 열에 민감한 구성 요소가 손상될 위험이 있고 과열로 인해 튜브가 불완전하게 복구될 수 있으므로 올바른 수축 온도를 선택하는 것이 중요합니다. 아래 표에는 재료별 일반적인 가공 참고값이 나와 있습니다. 재료 유형별 의료용 열수축 튜브에 대한 일반 가공 참고 자료 소재 일반적인 수축 온도 일반적인 수축률 일반적인 사용 FEP 대략. 170°C - 200°C 1.3:1 마커 밴드 및 팁 강화 PTFE 대략. 300°C - 330°C 2.0:1 공정 단계 리플로우 본딩 PVDF 대략. 160°C - 180°C 1.6:1 풍선 카테터 샤프트 전환 PTFE 열 수축은 일반적으로 일반적인 의료용 수축 재료 중에서 가장 높은 가공 온도를 요구하기 때문에 완성된 장치에 남겨지는 영구 구성 요소가 아닌 리플로우 본딩 단계에서 임시 공정 튜브로 자주 사용됩니다. 의료용 열수축 튜브는 얼마나 얇을 수 있나요? 열수축 튜브의 벽 두께는 재료와 대상 용도에 따라 다르지만 완성된 장치에 추가되는 프로파일을 최소화하기 위해 매우 얇은 복구 벽을 사용하여 많은 의료용 제제를 생산할 수 있습니다. 초박형 열수축 튜브는 특히 외경이 조금만 증가해도 장치 추적성에 영향을 미칠 수 있는 마이크로카테터 및 가이드와이어 응용 분야에 적합합니다. 표준벽 열수축 튜브는 일반적으로 기계적 강화가 주요 목표인 경우에 사용됩니다. 벽이 얇은 열수축 튜브는 낮은 프로파일 증가와 강화의 균형을 유지합니다. 벽이 매우 얇은 열 수축 튜브는 일반적으로 장치의 프로필에 가장 민감한 말단 부분용으로 예약되어 있습니다. 적절한 벽 두께를 선택하려면 완성된 장치의 프로파일 제약 조건과 안정적인 수축 성능에 대한 요구 사이의 균형을 맞추는 것이 필요합니다. 따라서 사양을 확정하기 전에 일반적으로 실제 장치 형상에 대한 샘플 테스트를 권장합니다. 열수축 튜브가 카테터 장치에 사용되는 경우 열수축 튜브는 영구 보강부터 접착 단계 중 임시 공정 지원까지 카테터 및 가이드와이어 제조의 여러 단계를 지원합니다. 풍선 카테터 샤프트 전환, 풍선과 샤프트 튜브 사이의 연결을 부드럽게 함 마커 밴드 및 방사선 불투과성 부품 강화 팁 및 코어 와이어 전환 영역의 가이드와이어 조인트 보호 리플로우 본딩 중에 사용된 임시 프로세스 튜빙은 제거되었습니다. 특정 제조 단계 중 다관 카테터 번들링 열 수축 튜브는 일반적으로 풍선 카테터에 사용됩니다. 특히 벌룬 재료가 샤프트 튜빙과 만나는 전이 영역에서 수축하는 동안 균일한 방사형 압력이 가해지면 에어 갭이나 불균일한 접착제 분포가 발생하지 않고 매끄럽고 일관된 접착 라인을 만드는 데 도움이 되기 때문입니다. 맞춤형 열수축 튜브 옵션 맞춤형 의료용 열수축 튜브 프로젝트는 일반적으로 재료와 벽 두께가 선택되는 목표 회복 내경 및 수축 온도 범위로 시작됩니다. 일반적인 사용자 정의 요청에는 다음이 포함됩니다. 특정 기본 부품 크기와 일치하도록 내경 튜닝을 복구했습니다. 표준, 얇은, 초박형 옵션 중에서 벽 두께 선택 수축 온도 및 내화학성 요구 사항에 따라 FEP, PTFE, PVDF 중에서 재료 선택 장치별 배치 요구 사항에 맞게 길이 및 확장된 직경 맞춤화 초기 샘플 반복 중에 공급업체와 긴밀히 협력하면 특정 수축 튜브 사양이 실제 열원과 특정 조립 공정에 사용되는 주기 시간에 걸쳐 일관되게 작동하는지 확인하는 데 도움이 됩니다. 실제 수축 동작은 장비 설정에 따라 게시된 기준 값과 약간 다를 수 있기 때문입니다. 열수축 튜브 제조업체와 협력하기 의료용 열수축 튜브를 소싱하는 장치 제조업체는 공급업체의 공정 일관성과 응용 분야별 경험을 확인해야 합니다. 수축 성능은 제어된 압출 및 팽창 공정 매개변수에 크게 좌우되기 때문입니다. 의료용 튜브 생산을 위한 ISO 인증 및 문서화된 품질 관리 시스템 확인 아웃소싱 하위 단계가 아닌 자체 압출 및 확장 공정 능력 카테터 부품 응용 분야를 위한 얇은 벽 및 초박벽 열수축 튜브 생산 경험 전체 생산 실행 전 샘플 반복을 포함한 OEM 개발 워크플로우 지원 Ningbo Linstant Polymer Materials Co., Ltd.는 2014년부터 전문 OEM 및 ODM 의료용 튜브 제조업체 및 공급업체로 운영되어 현재 직원 400명 의료용 폴리머 튜브의 압출 가공, 코팅 및 후처리 기술 전반에 걸쳐 의료 기기 제조업체에 대한 회사의 헌신은 정밀성, 안전성, 다양한 가공 능력 및 일관된 제품 품질에 반영되어 있으며, 지속적인 자체 연구 개발을 통해 개발된 열수축 튜브로 카테터 부품 공급업체 및 장치 제조업체를 지원합니다. 자주 묻는 질문 Q1: 의료용 열수축 튜브란 무엇입니까? 의료용 열수축 튜브는 장치 조립 중에 가열될 때 부품 주위에 단단히 수축되는 확장된 상태로 압출된 폴리머 튜브입니다. Q2: 의료기기에 사용되는 열수축 튜브는 무엇입니까? 이는 조립 중에 카테터 샤프트 전환, 마커 밴드, 가이드와이어 조인트 및 풍선 카테터 섹션을 접착, 강화 및 보호하는 데 사용됩니다. Q3: 열수축 튜브는 어떻게 작동하나요? 튜브는 팽창된 상태에서 압출, 팽창 및 냉각된 다음 조립 중에 재가열되면 원래 직경으로 다시 수축됩니다. Q4: 의료용 열수축 튜브의 수축률은 얼마입니까? 수축율은 일반적으로 재료와 용도에 따라 FEP의 경우 약 1.3:1부터 PTFE의 경우 2.0:1까지 다양합니다. 질문 5: 열수축 튜브는 얼마나 얇을 수 있나요? 마이크로카테터 및 가이드와이어 적용 시 추가되는 프로파일을 최소화하기 위해 얇은 벽 및 초박형 벽 옵션으로 많은 의료용 제제를 사용할 수 있습니다. Q6: 열수축에는 어떤 온도가 필요합니까? 일반적인 수축 온도 범위는 특정 재료 구성에 따라 PVDF 및 FEP의 경우 약 160°C부터 PTFE의 경우 최대 300°C 이상입니다. 질문 7: 열수축 튜브를 풍선 카테터에 사용할 수 있습니까? 예, 열수축 튜브는 일반적으로 풍선에서 샤프트로의 전환 영역에서 조립 중에 부드럽고 일관된 결합을 생성하는 데 사용됩니다. Q8: 가이드와이어에 열수축 튜브가 사용됩니까? 예, 관절 보호와 보다 부드러운 기계적 전환을 제공하기 위해 가이드와이어 팁과 코어 와이어 전환 영역에 종종 적용됩니다.

빠른 답변: 의료 기기용 엿보기 및 PTFE 튜빙 엿보기 튜빙과 PTFE 튜빙은 서로를 직접 대체하기보다는 의료 기기 설계의 다양한 역할에 적합합니다. 엿보기 튜빙은 250°C 이상의 온도에서 더 높은 기계적 강도, 더 높은 강성 및 안정적인 성능을 제공합니다. , 구조 부품 및 반복적인 고온 멸균에 매우 적합하며, PTFE 튜브는 마찰 계수가 낮고 유연성이 뛰어나 카테터 및 가이드와이어 응용 분야의 윤활 내부 라이너에 선호되는 소재입니다. 이 가이드에서는 비교합니다. 의료용 엿보기 튜브 강도, 내열성 및 응용 분야 적합성에 걸쳐 PTFE 및 폴리이미드에 대해 장치 엔지니어가 특정 튜브 요구 사항에 적합한 재료를 선택할 수 있도록 도와줍니다. 무엇입니까? 의료용 PEEK 튜브 ? PEEK 또는 폴리에테르 에테르 케톤은 높은 강도와 ​​높은 파괴 인성을 결합한 것으로 알려진 고성능 열가소성 폴리머입니다. 의료용 PEEK 튜빙은 정밀 압출 공정을 통해 생산되며 상대적으로 작은 튜빙 프로파일 내에서 기계적 강도, 치수 안정성 및 내화학성이 모두 필요한 응용 분야에 사용됩니다. PEEK의 핵심 소재 특성 높은 파괴 인성과 결합된 높은 강도, 구조적 튜빙 역할 지원 넓은 온도 범위에서 안정적인 치수 성능 장치 조립 및 세척에 사용되는 대부분의 용제에 대해 우수한 화학적 안정성 반복적인 기계적 접촉에 적합한 난연성 및 내마모성 의료 기기 응용 분야에 적합한 우수한 생체 적합성 PEEK의 높은 결정성은 열 안정성의 주요 이유 중 하나입니다. 더 정돈된 분자 구조가 낮은 결정성 폴리머보다 높은 온도에서 변형에 더 잘 견디기 때문입니다. 최대 250°C까지 안정적인 작동 . 의료기기에 PEEK가 사용되는 이유는 무엇입니까? PEEK는 표준 불소중합체 또는 폴리아미드 튜브가 제공할 수 없는 구조적 강도가 필요한 프로젝트, 특히 반복적인 고온 멸균 또는 기계적 하중 지지 역할과 관련된 응용 분야의 의료 기기 부품으로 선택됩니다. 아래 차트는 PEEK, PTFE 및 폴리이미드 튜빙 소재의 인장 강도를 비교합니다. 튜브 재료별 인장 강도(MPa) 97MPa PEEK 231MPa 폴리이미드(PI) 31MPa PTFE 폴리이미드는 세 가지 소재 중 가장 높은 인장강도를 보이지만, PEEK는 강도와 인성의 독특한 조합을 제공합니다. 이는 갑작스러운 충격 파괴에 대한 저항력을 높여주며, 이는 반복적인 기계적 응력을 받는 부품에 대한 최대 인장 강도보다 더 관련성이 높은 특성입니다. 이에 비해 PTFE는 훨씬 더 부드럽고 유연하기 때문에 일반적으로 구조적 강도보다는 마찰이 적은 표면 특성으로 사용됩니다. 온도 저항: PEEK vs PTFE vs 폴리이미드 온도 성능은 특히 반복적인 오토클레이브 멸균 주기가 필요한 장치의 경우 PEEK 튜브를 선택하는 가장 빈번하게 언급되는 이유 중 하나입니다. 아래 선 차트는 세 가지 재료 모두에 대한 온도 상승 범위에서 상대적인 기계적 안정성을 보여줍니다. 온도에 따른 상대적인 기계적 안정성(%) 100 50 0 100C 150C 200C 250C 300C 350C 폴리이미드 PEEK PTFE PEEK 튜빙은 전체 기간 동안 강력한 기계적 안정성을 유지합니다. 250°C , 상당한 성능 손실 없이 반복적인 고온 멸균 사이클을 지원하며 이는 PTFE에 비해 가장 실용적인 장점 중 하나입니다. PTFE 튜빙은 온도가 더 낮은 서비스 한도를 넘어 상승함에 따라 더 가파른 감소를 보이는 반면, 폴리이미드는 표시된 최고 온도에서 가장 강한 안정성을 보여주지만 표준 PEEK 및 PTFE 압출과 비교하여 뚜렷한 압출 및 코팅 공정으로 인해 일반적으로 다른 응용 분야 범주에 사용됩니다. PEEK vs PTFE vs 폴리이미드: 전체 성능 비교 이 세 가지 재료 중에서 선택하는 것은 특정 튜브 역할에 가장 중요한 성능 특성에 따라 달라집니다. 아래의 레이더 차트는 의료용 튜브 선택과 관련된 5가지 기준에 따라 각 재료의 점수를 매깁니다. PEEK 대 PTFE 대 폴리이미드 강성 온도 저항 윤활성 얇은 벽 기능 파괴 인성 PEEK PTFE 폴리이미드 PEEK는 강성, 파괴 인성 및 내열성 측면에서 가장 높은 점수를 받아 기계적 또는 열적 응력 하에서 변형을 견뎌야 하는 부품의 구조 재료로서의 역할을 확인합니다. PTFE는 윤활성 측면에서 가장 높은 점수를 받았기 때문에 가이드와이어나 기타 장치가 최소한의 마찰로 미끄러져야 하는 내부 관강 표면의 표준 선택으로 남아 있습니다. 폴리이미드는 얇은 벽 기능과 강력한 온도 저항을 강조하여 중간 위치를 차지하므로 PEEK의 일반적인 벽 두께가 덜 실용적일 수 있는 마이크로카테터 샤프트와 같은 매우 작은 직경의 구조 응용 분야에 더 적합합니다. 재료 특성 참조표 아래 표에는 초기 단계 재료 선택을 지원하기 위해 세 가지 재료의 일반적인 참조 특성이 요약되어 있습니다. PEEK, PTFE 및 폴리이미드 의료용 튜브 재료의 일반 특성 비교 재산 PEEK PTFE 폴리이미드 장기 작동 온도 최대 250°C 최대 260°C 350°C 이상 상대강성 높음 낮음 높음 마찰계수 보통 매우 낮음 보통 일반적인 벽 두께 범위 두꺼운 벽에 표준 표준 매우 얇은 벽 생체적합성 좋음 좋음 좋음 멸균 및 생체 적합성 고려 사항 재사용 가능 또는 고온 처리 장치 구성 요소에 대해 PEEK와 PTFE 중에서 선택할 때 반복 멸균 호환성은 일반적인 결정 요인입니다. PEEK의 높은 결정성과 열 안정성 덕분에 큰 치수 변화 없이 250°C 이상의 반복적인 오토클레이브 멸균 주기를 견딜 수 있습니다. 이는 장치의 사용 수명 동안 많은 멸균 주기를 거치는 재사용 가능한 기구 구성 요소에 대한 이점입니다. 두 재료의 생체 적합성 평가는 일반적으로 다음을 기준으로 평가됩니다. ISO 10993 , 환자와 접촉하는 튜브와 관련된 세포 독성, 민감성 및 자극 테스트를 다루는 의료 기기의 생물학적 평가에 대한 국제 표준입니다(국제 표준화 기구, ISO 10993). 의료용 PEEK 및 PTFE 튜브는 일반적으로 장치 통합 전에 이 프레임워크에 따라 평가됩니다. 의료용 PEEK 튜브가 적용되는 곳 PEEK 튜빙은 극도의 유연성이나 낮은 마찰에 대한 요구보다 구조적 강도와 열 안정성이 더 중요한 여러 장치 범주에 걸쳐 지정됩니다. 아래 표에는 일반적인 적용 분야가 요약되어 있습니다. PEEK 카테터 및 기구 튜빙을 위한 일반적인 의료 기기 응용 분야 장치 카테고리 기본 요구 사항 PEEK를 선택한 이유 소개관 구조적 강성, 꼬임 방지 높음 strength at moderate wall thickness 재사용 가능한 수술 기구 구성 요소 반복적인 오토클레이브 멸균 250°C 이상에서 안정함 카테터 샤프트 구성 요소 밀기성, 치수안정성 높음 strength and fracture toughness 유체 취급 구성품 내화학성 대부분의 용매에 대해 안정함 많은 다중 재료 카테터 설계에서 PEEK는 PTFE를 대신하지 않고 PTFE와 함께 사용됩니다. PEEK는 외부 또는 중간 층에 구조적 지지를 제공하고 PTFE는 내부 루멘 표면을 형성하여 두 재료의 장점을 단일 장치에 결합합니다. 맞춤형 PEEK 튜브 옵션 맞춤형 의료용 PEEK 튜브 프로젝트에는 일반적으로 특정 장치 요구 사항에 맞게 치수 및 처리 매개변수를 조정하는 작업이 포함됩니다. 정밀 압출 PEEK 튜빙은 여러 변수에 맞게 맞춤화될 수 있습니다. 특정 카테터 또는 기구 프로파일에 맞게 내부 및 외부 직경 조정 주어진 응용 분야에 대한 유연성과 강성의 균형을 맞추기 위한 벽 두께 조정 인접한 장치 구성 요소와의 접착을 지원하는 표면 처리 옵션 다중 구성 요소 또는 다중 루멘 장치 어셈블리의 색상 코딩 PEEK는 경도와 인성을 결합하기 때문에 맞춤형 튜브 프로젝트는 덜 견고한 재료에서 구조적으로 신뢰할 수 있는 것보다 더 얇은 벽을 달성할 수 있어 기계적 성능을 희생하지 않고도 보다 컴팩트한 장치 설계를 지원할 수 있습니다. PEEK 튜브 제조업체와 협력: 검증 사항 의료용 PEEK 튜빙을 소싱하려면 공급업체의 압출 정밀도, 품질 문서 및 응용 분야별 경험을 확인해야 합니다. PEEK의 높은 용융 온도와 결정성으로 인해 다른 많은 의료용 폴리머보다 일관되게 처리하는 것이 더 까다롭기 때문입니다. ISO 인증 및 문서화된 품질 관리 시스템 확인 PEEK의 가공 요구 사항에 적합한 정밀 압출 기능 필요한 특정 직경 범위에서 맞춤형 PEEK 압출 생산 경험 전체 생산 전 샘플 반복을 포함한 OEM 및 ODM 개발 워크플로우 지원 Ningbo Linstant Polymer Materials Co., Ltd.는 2014년부터 전문 OEM 및 ODM 의료용 튜브 제조업체 및 공급업체로 운영되어 현재 직원 400명 의료용 폴리머 튜브의 압출 가공, 코팅 및 후처리 기술 전반에 걸쳐 이 회사의 PEEK 튜빙은 경도와 인성을 결합한 소재로 제작되어 최대 환경에서 높은 정밀도와 안정적인 작동을 제공합니다. 250°C , 고온 조건에서 반복 멸균을 지원합니다. 재료의 높은 결정성은 더 나은 열 안정성에 기여하며 정밀도, 안전성 및 일관된 제품 품질에 대한 회사의 노력은 장치 제조업체가 카테터, 기구 및 유체 취급 응용 분야 전반에 걸쳐 구조적 구성 요소를 개발하는 것을 지원합니다. 자주 묻는 질문 Q1: 의료용 PEEK 튜빙이란 무엇입니까? 의료용 PEEK 튜빙은 고강도, 인성 및 열 안정성으로 알려진 고성능 열가소성 수지인 폴리에테르에테르케톤으로 만든 정밀 압출 튜빙입니다. Q2: PEEK가 의료기기에 사용되는 이유는 무엇입니까? PEEK는 기계적 강도, 치수 안정성, 내화학성, 반복적인 고온 멸균을 견딜 수 있는 능력이 결합되어 사용됩니다. Q3: PEEK는 생체적합성인가요? 의료용 PEEK는 일반적으로 ISO 10993 생물학적 평가 기준에 따라 평가되며 환자와 접촉하는 장치에 대해 우수한 생체 적합성을 나타냅니다. 질문 4: PEEK 튜브를 멸균할 수 있나요? 예, PEEK 튜빙은 250°C 이상의 온도를 견딜 수 있으므로 고온 오토클레이브 조건에서 큰 치수 변화 없이 반복 멸균이 가능합니다. Q5: PEEK와 PTFE 튜빙 중 어느 것이 더 좋나요? 보편적으로 더 나은 것은 없습니다. PEEK는 더 높은 강도와 ​​내열성을 제공하고 PTFE는 뛰어난 윤활성을 제공하므로 올바른 선택은 튜브의 역할에 따라 달라집니다. Q6: PEEK와 폴리이미드, 차이점은 무엇입니까? 폴리이미드 supports thinner walls and higher short-term temperature resistance, while PEEK offers greater fracture toughness and rigidity at standard wall thicknesses. Q7: PEEK는 의료기기에 어떤 용도로 사용되나요? PEEK는 삽입관, 재사용 가능한 수술 기구 부품, 카테터 샤프트 부분, 내화학성이 요구되는 유체 취급 부품에 사용됩니다. Q8: 카테터에 PEEK를 사용하는 이유는 무엇입니까? PEEK는 카테터 샤프트 부품에 구조적 지지력과 치수 안정성을 제공하며 윤활성 내부 루멘 표면을 위해 PTFE와 함께 사용되는 경우가 많습니다.

빠른 답변: 무엇 의료용 풍선 튜브 그것이 무엇이고 왜 중요한가 의료용 풍선 튜브는 풍선 확장 카테터의 풍선 본체를 형성하는 데 사용되는 정밀 압출 폴리머 튜브이며, 벽의 일관성은 풍선이 혈관계 내부에서 팽창, 확장 및 압력을 유지하는 방식을 직접적으로 결정합니다. 튜브 공차, 벽 동심도 및 레이어 구성은 풍선 성능에 가장 직접적인 영향을 미치는 세 가지 요소입니다. , 벽 두께의 작은 변화라도 압력 하에서 불균일한 팽창이나 조기 파손을 일으킬 수 있기 때문입니다. 이 가이드에서는 방법을 설명합니다. 의료 풍선 튜브 규정을 준수하는 구성과 비호환 구성이 어떻게 다른지, 새로운 장치 설계나 기존 장치 설계를 위한 풍선 카테터 튜브를 소싱할 때 장치 엔지니어가 참조해야 하는 데이터 사양은 무엇입니까? 의료용 풍선 튜브란 무엇입니까? 풍선 튜브는 블로우 성형 공정을 거쳐 풍선 카테터의 팽창 가능한 풍선 세그먼트를 형성하는 특수 압출 튜브입니다. 표준 카테터 튜빙과 달리 풍선 튜빙은 정의된 팽창 압력 하에서 목표 직경까지 예측 가능하게 팽창한 다음 수축 시 원래 프로파일에 가깝게 돌아가는 동시에 전체 둘레에서 일관된 벽 두께를 유지하도록 설계되어야 합니다. 풍선 튜빙의 주요 품질 특성 예측 가능한 풍선 확장을 지원하는 엄격한 치수 공차 동심도가 양호하여 내부 및 외부 벽이 균일하게 중앙에 유지됨을 의미합니다. 낮은 타원율, 즉 튜브 단면이 실제 원에 가깝게 유지됨을 의미 균일한 블로우 성형 결과를 지원하는 일관된 신장 특성 의도된 절차에 적합한 안정적인 파열 압력 성능 풍선 튜브 공차는 종종 다음과 같이 유지되기 때문에 ±0.01mm 이내 , 압출 공정에는 엄격하게 제어되는 용융 온도, 연신 속도 및 냉각 조건이 필요합니다. 이것이 바로 풍선 튜브 생산이 일반적으로 의료용 폴리머 압출 내에서 뚜렷한 전문 분야로 취급되는 이유입니다. 풍선 규정 준수란 무엇이며 왜 중요한가요? 풍선 순응도는 팽창 압력이 증가함에 따라 풍선의 직경이 얼마나 변하는지를 나타냅니다. 이 동작은 주로 풍선 튜브에 사용되는 고분자 재료와 해당 재료가 블로우 성형 중에 처리되는 방식에 따라 결정됩니다. 규정 준수를 이해하면 장치 엔지니어가 풍선 재료를 부드러운 혈관 확장이든 정밀한 스텐트 배치든 의도한 임상 기능에 맞추는 데 도움이 됩니다. 준수 vs 준준수 vs 비준수 직경 성장 파열 압력 치수 정밀도 유연성 벽 두께 준수 비준수 준준수 일반적으로 나일론과 같은 부드러운 소재로 제작되는 규정 준수 풍선 튜브는 압력이 증가함에 따라 직경이 가장 크게 늘어나므로 점진적이고 완만한 팽창이 선호되는 절차에 적합합니다. Pebax 또는 PET 기반 구조와 같은 고탄성 재료로 생산되는 비규격 풍선 튜브는 넓은 압력 범위에서 훨씬 더 안정적인 직경을 유지하므로 정확하고 예측 가능한 크기 조정이 중요한 스텐트 배치에 선호되는 선택입니다. 준규격 풍선 튜브는 둘 사이에 위치하여 적당한 직경 증가와 우수한 치수 정밀도를 제공하므로 여러 카테터 응용 분야에서 일반적인 범용 선택으로 남아 있습니다. 레이어 구성이 버스트 압력에 미치는 영향 풍선 튜브는 단층, 이중층 또는 삼중층 구조로 생산할 수 있으며, 층 수는 달성 가능한 파열 압력을 결정하는 가장 강력한 요소 중 하나입니다. 다층 구조는 강도 중심의 외부 레이어와 보다 유연한 내부 레이어의 쌍을 이루는 상호 보완적인 특성을 지닌 재료를 결합하여 벽 두께를 크게 늘리지 않고도 압력 저항을 높입니다. 층 구조별 정격 파열 압력(atm) 45-55기압 트리플 레이어 28~35기압 이중층 14-20기압 단일 레이어 차트에서 알 수 있듯이, 3층 풍선 튜브는 45-55atm의 파열 압력 등급을 달성할 수 있습니다. 이는 단층 구조보다 상당히 높기 때문에 석회화 병변 치료와 같은 고압 응용 분야에 일반적으로 다층 설계가 지정되는 이유입니다. 이중층 구조는 실용적인 중간 지점을 제공하여 단일층 튜빙보다 훨씬 더 높은 압력 저항을 제공하는 동시에 전체 삼중층 구조보다 제조가 더 간단합니다. 단층 튜빙은 프로파일 단순성과 비용 효율적인 생산이 우선시되는 저압 응용 분야에 여전히 적합합니다. 신율 및 블로우 성형 성능 블로우 성형 공정 중 신장 동작은 풍선이 패리슨 모양에서 최종 목표 직경까지 얼마나 균일하게 팽창하는지를 결정합니다. 재료 선택과 처리 매개변수는 모두 이 곡선에 영향을 미치며, 일치하지 않는 신장 특성은 완성된 풍선의 벽 두께가 고르지 않게 되는 일반적인 원인입니다. 아래 선 차트는 두 가지 일반적인 풍선 튜브 재료 계열에 대한 블로우 성형 압력 증가에 따른 일반적인 상대 직경 확장을 보여줍니다. 블로우 성형 중 상대 직경 확장(%) 100 50 0 1단계 2단계 3단계 4단계 5단계 6단계 나일론 기반 튜빙 Pebax 기반 튜브 나일론 기반 튜빙은 블로우 성형 주기 초기에 목표 확장에 도달하여 보다 유연한 동작을 유지하는 반면, Pebax 기반 튜빙은 보다 점진적으로 팽창하고 더 높은 압력 단계에서 계속 성장하여 일반적으로 준준수 및 비준수 성능 프로필을 반영합니다. 팽창 거동의 이러한 차이는 블로우 성형 중에 사용되는 공정 창과 달성 가능한 최종 풍선 형상을 직접 형성하기 때문에 풍선 튜브 개발 초기에 재료 선택을 마무리해야 하는 이유 중 하나입니다. 의료용 풍선 튜브의 치수 참조 풍선 튜브는 관상 동맥 응용 분야부터 더 큰 말초 혈관 장치에 이르기까지 모든 것을 지원하기 위해 광범위한 크기 범위에서 사용할 수 있습니다. 아래 표에는 응용 분야별 일반적인 치수 참조 사항이 요약되어 있습니다. 용도 카테고리별 의료용 풍선 튜브의 일반 치수 참조 신청 일반적인 내경 공통 레이어 구성 일반적인 규정 준수 관상동맥성형술 0.10mm - 0.60mm 더블 레이어 준규격 스텐트 납품 0.20mm - 1.00mm 트리플 레이어 비준수 말초 혈관 확장 1.00mm - 4.00mm 단일 또는 이중층 준수 to semi-compliant 대구경 접근 확장 4.00mm - 8.00mm 단층 준수 전체 크기 풍선 튜브 생산은 일반적으로 내경 범위 0.10mm ~ 8.00mm , 단일 제조 역량 내에서 거의 모든 일반적인 관상 동맥, 말초 및 대구경 접근 애플리케이션을 포괄합니다. 튜브 품질이 풍선 성능에 미치는 영향 풍선 튜브의 품질은 완성된 풍선 성능에 직접적이고 측정 가능한 영향을 미칩니다. 왜냐하면 원시 튜브에 존재하는 불일치가 블로우 성형된 풍선으로 전달되는 경향이 있기 때문입니다. 이러한 관계를 이해하면 엔지니어는 특정 장치에 가장 중요한 튜브 사양의 우선순위를 정하는 데 도움이 됩니다. 원시 튜브의 동심도가 낮으면 일반적으로 블로우 성형 후 풍선 벽 두께가 고르지 않아 비대칭 파열 지점의 위험이 증가합니다. 일관되지 않은 타원율은 팽창 중에 고르지 않은 팽창을 유발하여 풍선이 혈관 벽에 접촉하는 방식에 영향을 줄 수 있습니다. 벽 두께 공차의 변화는 생산 배치 전반에 걸쳐 파열 압력 일관성에 직접적인 영향을 미칩니다. 튜빙 로트 간의 신율 변동으로 인해 블로우 성형 공정 창이 이동되어 공정 매개변수의 재검증이 필요할 수 있습니다. 이것이 바로 장치 엔지니어가 새로운 풍선 튜브 공급업체를 선정할 때 공칭 사양에만 의존하기보다는 일반적으로 동심도 및 타원율 측정을 포함한 로트 수준의 치수 데이터를 요청하는 이유입니다. 풍선 샤프트 튜브에 대한 사용자 정의 옵션 맞춤형 풍선 튜브 프로젝트는 일반적으로 재료 선택 및 레이어 구성이 개발되는 목표 신장 및 파열 압력 요구 사항으로 시작됩니다. 일반적인 사용자 정의 요청에는 다음이 포함됩니다. 목표 준수 동작을 기반으로 나일론, Pebax 및 기타 폴리머 제품군 간의 재료 선택 특정 파열 압력 목표에 도달하기 위한 레이어 수 및 레이어 재료 페어링 특정 블로우 성형 공정 창에 맞게 신장 조정 전체 내경 0.10mm ~ 8.00mm 범위에 걸쳐 치수 맞춤화 가능 고정밀 애플리케이션을 위해 ±0.01mm까지 엄격한 공차 생산 장치 엔지니어의 신장 및 파열 압력 요구 사항과 함께 작업하는 숙련된 R&D 팀은 공식 샘플 생산이 시작되기 전에 재료 및 프로세스 옵션을 좁혀 개발 주기를 단축하는 데 도움을 줄 수 있습니다. 의료용 풍선 튜브를 제조하는 사람 Ningbo Linstant Polymer Materials Co., Ltd.는 2014년부터 전문 OEM 및 ODM 의료용 튜브 제조업체 및 공급업체로 운영되어 현재 직원 400명 의료용 폴리머 튜브의 압출 가공, 코팅 및 후처리 기술 전반에 걸쳐 광범위한 압출 경험을 바탕으로 회사는 엄격한 공차와 우수한 기계적 특성을 갖춘 풍선 튜브를 제공하여 최소 공차를 지원합니다. ±0.01mm 관상 동맥, 말초 및 대구경 응용 분야에 사용되는 모든 일반적인 크기를 포함하여 0.10mm ~ 8.00mm의 내경 범위를 포괄하는 풀 사이즈 생산이 가능합니다. 단일, 이중 및 삼중 레이어 풍선 튜브 구조를 사용할 수 있으며 다층 풍선 압력 저항은 다음과 같습니다. 45-55기압 , 회사의 숙련된 연구 개발 팀은 특정 신장 및 파열 압력 요구 사항에 따라 맞춤형 풍선 튜브를 개발할 수 있습니다. 생산 전반에 걸쳐 우수한 동심도와 타원도가 유지되어 장치 제조업체에 일관되고 반복 가능한 풍선 성능을 지원합니다. 자주 묻는 질문 Q1: 의료용 풍선튜브란 무엇인가요? 의료용 풍선 튜브는 블로우 성형 공정을 통해 풍선 확장 카테터의 풍선 풍선 세그먼트를 형성하는 데 사용되는 정밀 압출 폴리머 튜브입니다. Q2: 풍선튜브는 어떤 용도로 사용되나요? 이는 제어되고 예측 가능한 확장이 필요한 혈관 확장 및 스텐트 배치와 같은 절차를 위한 풍선 카테터를 제조하는 데 사용됩니다. Q3: 벌룬 컴플라이언스란 무엇입니까? 풍선 순응성은 팽창 압력이 증가함에 따라 풍선의 직경이 얼마나 증가하는지를 설명하며 순응에서 준순응, 비준수 동작에 이르기까지 다양합니다. 질문 4: 튜브는 풍선 성능에 어떤 영향을 미치나요? 튜브 동심도, 타원율 및 벽 공차는 블로우 성형 후 풍선 벽 균일성, 팽창 동작 및 파열 압력 일관성에 직접적인 영향을 미칩니다. Q5: 풍선 튜브를 맞춤 제작할 수 있나요? 예, 재료, 레이어 수, 신장률 및 치수 매개변수를 모두 맞춤화하여 특정 파열 압력 및 규정 준수 요구 사항을 충족할 수 있습니다. Q6: 의료용 풍선 튜브는 누가 제조합니까? OEM 및 ODM 기능을 갖춘 전문 의료용 폴리머 압출 회사는 엄격한 공차 요구 사항을 충족하기 위해 제어된 압출 공정을 사용하여 풍선 튜브를 제조합니다.

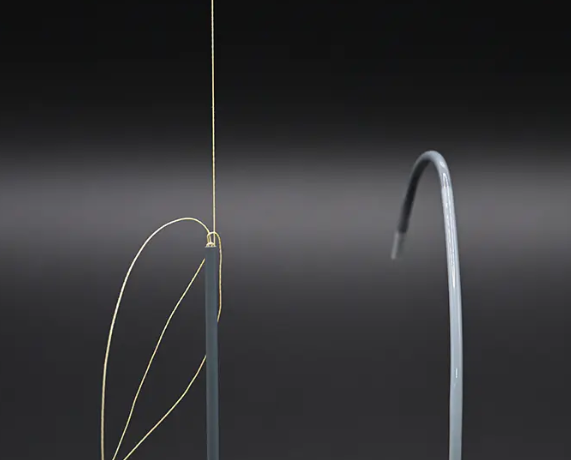

빠른 답변: 강화 폴리이미드 튜빙과 표준 폴리이미드 튜빙의 핵심 차이점 강화 폴리이미드 튜빙은 폴리이미드 벽 내에 금속 브레이드 또는 코일 층을 내장하는 반면, 표준 폴리이미드 튜빙은 강도를 위해 폴리머에만 의존합니다. 이러한 구조적 차이는 다음을 의미합니다. 강화 폴리이미드 튜빙 훨씬 더 높은 꼬임 저항과 토크 전달을 제공합니다. , 이는 구불구불한 혈관 구조를 탐색해야 하는 긴 카테터 샤프트 및 장치에 선호되는 선택이며, 표준 폴리이미드 튜빙은 더 낮은 프로파일이 우선시되는 더 짧고 덜 까다로운 섹션에 적합합니다. 이 가이드에서는 비교합니다. 강화 폴리이미드 튜빙 대 표준 폴리이미드 강도, 유연성 및 응용 데이터 전반에 걸쳐 장치 엔지니어가 특정 카테터 또는 마이크로카테터 설계에 적합한 구성을 결정하는 데 도움이 됩니다. 강화 폴리이미드 튜빙이란 무엇입니까? 강화 폴리이미드 튜빙은 코팅 공정 중 튜빙 벽에 금속 와이어 층(일반적으로 스테인레스 스틸)을 추가하여 제작됩니다. 이 강화 층은 내부 및 외부 폴리이미드 코팅 사이에 완전히 캡슐화되어 완성된 튜빙은 동일한 벽 두께의 비강화 폴리이미드 튜빙보다 훨씬 더 높은 기계적 성능을 얻으면서 매끄러운 내부 및 외부 표면을 유지합니다. 두 가지 일반적인 강화 패턴 편조 보강: 미세한 와이어가 튜빙 벽 주위에 교차 패턴으로 직조되어 토크 전달 및 파열 압력 저항이 향상됩니다. 코일 보강: 단일 와이어가 튜브 길이를 따라 나선형 패턴으로 감겨져 토크 제어보다 유연성과 꼬임 저항이 더 좋습니다. 편조 카테터 튜브와 코일 강화 튜브는 서로 바꿔서 사용할 수 없습니다. 올바른 패턴은 장치 설계가 조종 가능한 카테터와 같은 회전 제어를 우선시하는지 아니면 많은 마이크로카테터 적용과 같은 곡선 해부학을 통한 원활한 추적성을 우선시하는지에 따라 달라집니다. 의료용 튜브에 보강재가 사용되는 이유 표준 폴리이미드 튜브는 이미 벽 두께에 비해 강력한 인장 특성을 제공하지만 길고 얇은 카테터 샤프트는 여전히 두 가지 지속적인 문제에 직면해 있습니다. 즉, 날카로운 해부학적 곡선을 탐색할 때의 꼬임과 의사가 원위 팁을 제어하기 위해 근위 단부를 회전해야 할 때의 토크 손실입니다. 강화는 폴리머 벽에만 의존하기보다는 와이어 층을 따라 기계적 하중을 분산함으로써 두 가지 문제를 직접적으로 해결합니다. 구조별 토크 전달 효율(%) 92% 편조 강화 71% 코일 강화 39% 표준 폴리이미드 차트에서 알 수 있듯이, 편조 보강재로 최고의 토크 전달 효율 제공 , 정확한 일대일 회전 제어가 필요한 조종 가능한 카테터 샤프트가 일반적으로 편조 구조를 지정하는 이유입니다. 코일 강화는 표준 폴리이미드에 비해 토크 전달을 향상시키지만 유연성과 꼬임 저항에 더 중점을 두는 반면, 와이어 층이 없는 표준 폴리이미드 튜빙은 길이를 따라 비례적으로 적은 회전력을 전달합니다. 강화 튜브가 꼬임 저항을 향상합니까? 꼬임 저항은 작은 반경 주위로 구부러졌을 때 내부 루멘 직경을 유지하는 튜브의 능력을 말하며, 이는 탐색 중에 유체, 장치 또는 가이드와이어가 카테터를 계속 통과할 수 있는지 여부에 직접적인 영향을 미칩니다. 아래 꺾은선형 차트는 세 가지 구성 유형에 걸쳐 루멘 제한이 시작되기 전의 최소 굽힘 반경을 비교하고 증가하는 굽힘 각도에 걸쳐 테스트되었습니다. 루멘 유지 대 굽힘 각도(%) 100 50 0 30° 60° 90° 120° 150° 180° 코일 강화 편조 강화 표준 폴리이미드 코일 강화 튜브는 굽힘 각도가 증가함에 따라 가장 강한 내강 유지력을 보여줍니다. 이는 흐름을 제한하지 않고 매우 구불구불한 혈관 경로를 추적해야 하는 마이크로카테터 튜브에 코일 구조가 자주 선호되는 이유입니다. 편조 보강재도 잘 견디지만, 교차 와이어 패턴이 좁은 반경의 유연성보다 토크에 더 최적화되어 있기 때문에 극단적인 굽힘 각도에서는 코일보다 약간 적습니다. 와이어 층이 없는 표준 폴리이미드 튜빙은 굽힘 각도가 증가함에 따라 루멘 보유율이 가장 급격히 감소하는 것을 보여줍니다. 강화로 꼬임 저항이 의미있게 향상됩니다. 까다로운 해부학적 경로에서. 강화 폴리이미드와 표준 폴리이미드: 전체 성능 비교 토크 및 꼬임 저항을 개별적으로 넘어서는 장치 엔지니어는 일반적으로 여러 성능 기준을 함께 평가해야 합니다. 아래 레이더 차트는 카테터 샤프트 설계와 관련된 5가지 요소에 걸쳐 표준 폴리이미드, 편조 강화 및 코일 강화 튜브를 비교합니다. 표준 vs 편조 vs 코일 강화 토크 제어 꼬임 저항 프로필 슬림함 추적성 파열 압력 편조 강화 코일 강화 표준 폴리이미드 브레이드 강화 튜빙은 토크 제어 및 파열 압력 저항에서 가장 높은 점수를 얻었으며 조영제 주입 경로와 같이 정밀한 회전 반응과 더 높은 내부 압력 허용 오차가 필요한 장치를 지원합니다. 코일 강화 튜브는 추적성 측면에서 가장 높은 점수를 얻었으며 꼬임 저항성 측면에서 경쟁력을 유지하므로 작고 곡선형 혈관을 탐색하는 마이크로카테터 튜브에 매우 적합합니다. 표준 폴리이미드 튜빙은 프로파일 슬림성 측면에서 가장 높은 점수를 얻었습니다. 와이어 층이 없어 전체 벽 두께가 최소로 유지되고, 이는 보강이 필요하지 않은 장치의 가장 말단, 최소 직경 섹션에 여전히 유용하기 때문입니다. 치수 및 기계적 참조표 아래 표에는 초기 단계 카테터 설계 계획에 유용한 세 가지 튜브 구성 유형에 대한 일반적인 치수 및 기계적 기준점이 요약되어 있습니다. 표준, 코일 강화 및 편조 강화 폴리이미드 튜빙의 일반 참조 비교 건설 일반적인 벽 두께 보강층 가장 적합한 대상 표준 폴리이미드 0.006mm - 0.020mm 없음 말단 팁 섹션, 작은 프로파일 필요 코일 강화 0.015mm - 0.035mm 단선 나선형 코일 마이크로카테터 샤프트, 구불구불한 경로 편조 강화 0.020mm - 0.050mm 교차 와이어 브레이드 조종 가능한 카테터, 토크가 중요한 장치 강화 층이 전체 벽 두께에 추가되기 때문에 엔지니어는 장치 길이에 따른 강도, 프로필 및 유연성의 균형을 맞추기 위해 근위부에는 더 강한 강화 섹션을 사용하고 원위부는 더 얇은 표준 폴리이미드 섹션을 사용하여 단일 카테터 샤프트를 따라 구조 유형을 결합하는 경우가 많습니다. 강화 폴리이미드 튜빙이 사용되는 곳 강화 폴리이미드 튜브는 다양한 카테터 기반 장치 범주에 걸쳐 사용되며, 특히 장치가 샤프트 무결성과 제어를 유지하면서 혈관계를 통해 의미 있는 거리를 이동해야 하는 경우에 사용됩니다. 작고 구부러진 대뇌 혈관을 통한 정확한 탐색을 위해서는 안정적인 꼬임 저항이 필요한 신경혈관 카테터 팁 위치 지정을 위해 정확한 일대일 토크 응답이 필수적인 조종 가능한 전기 생리학 카테터 안정적인 샤프트가 보조 장치의 통과를 지원하는 가이드 카테터 및 가이드 외장 샤프트 길이가 길어지면 보강 없이 꼬임 위험이 증가하는 말초 혈관 접근 장치 파열 압력 저항이 더 높은 주입 압력을 지원하는 약물 및 조영제 전달 카테터 강화 폴리이미드는 신경혈관 카테터에 일반적으로 사용됩니다. 특히 이러한 장치는 스텐트, 코일 또는 기타 치료 장치를 정확한 위치로 전달하는 동시에 신체의 가장 구불구불한 혈관 해부학 중 일부를 탐색해야 하기 때문에 이 작업은 꼬임 저항과 예측 가능한 토크 반응에 크게 좌우됩니다. 카테터 튜브를 위한 맞춤형 보강 옵션 카테터 강화 튜브는 주변 폴리이미드 코팅 매개변수와 함께 강화 층의 와이어 패턴, 피치 및 재료 구성을 조정하여 특정 장치 요구 사항에 맞게 조정할 수 있습니다. 조정 가능한 강화 매개변수 토크 제어와 유연성 사이의 균형에 영향을 미치는 브레이드 선택 수 및 각도 꼬임 저항과 전체 샤프트 강성에 영향을 미치는 코일 피치 및 와이어 직경 강화된 폴리이미드 섹션에서 표준 폴리이미드 섹션으로 전환되는 단일 샤프트를 따라 가변 강성 영역 캡슐화 두께, 전체 외경과 기계적 성능의 균형 유지 보강 밀도가 샤프트 길이에 따라 점진적으로 변하는 가변 강성 구조는 외상성 항법을 위해 더 부드럽고 유연한 원위 섹션과 결합된 추진성을 위해 더 견고한 근위 섹션이 필요한 장치에 대해 점점 더 요구되고 있습니다. 강화 튜브 제조업체와 협력: 검증 사항 강화 폴리이미드 튜빙을 조달하려면 표준 튜빙보다 공정이 더 복잡해야 합니다. 와이어 강화 단계를 엄격하게 제어하여 일관된 루멘 치수를 유지하고 튜빙 표면에서 와이어 노출을 방지해야 하기 때문입니다. 몇 가지 확인 사항은 공급업체를 평가할 때 적격성 위험을 줄이는 데 도움이 될 수 있습니다. 강화된 의료용 튜브 생산을 위한 ISO 인증 및 문서화된 품질 관리 시스템 확인 폴리이미드 코팅 공정과 통합된 자체 편조 및 코일링 기능 균일한 튜빙뿐만 아니라 가변 강성 또는 다중 영역 강화 샤프트 생산 경험 전체 생산이 실행되기 전에 샘플 반복을 통해 OEM 및 ODM 개발 워크플로 지원 클린룸 또는 통제된 환경 제조에 적합한 멸균 튜브 취급 절차 Ningbo Linstant Polymer Materials Co., Ltd.는 2014년부터 전문 OEM 및 ODM 의료용 튜브 제조업체 및 공급업체로 운영되어 현재 직원 400명 의료용 폴리머 튜브의 압출 가공, 코팅 및 후처리 기술 전반에 걸쳐 의료 기기 제조업체에 대한 회사의 헌신은 정밀성, 안전성, 다양한 처리 기능 및 일관된 제품 품질에 중점을 두고 카테터 및 마이크로카테터 응용 분야를 위한 표준 및 강화 폴리이미드 튜브 구성을 모두 지원합니다. 계약 카테터 튜브 제조업체인 이 회사는 진화하는 장치 설계 요구 사항을 지원하기 위해 독립적인 혁신과 자체 주도 연구 개발에 지속적으로 투자하고 있습니다. 자주 묻는 질문 Q1: 강화 폴리이미드 튜빙이란 무엇입니까? 강화 폴리이미드 튜빙은 금속 브레이드 또는 코일 와이어 층이 벽 내에 내장되어 있고 강도를 높이기 위해 내부 및 외부 폴리이미드 코팅 사이에 캡슐화되어 있는 폴리이미드 튜빙입니다. Q2: 편조 카테터 튜브란 무엇입니까? 브레이드 카테터 튜빙은 튜빙 벽 주위에 짜여진 교차 와이어 패턴을 사용하여 토크 전달 및 파열 압력 저항을 향상시켜 조종 가능한 장치에 이상적입니다. Q3: 의료용 튜브에 보강재를 사용하는 이유는 무엇입니까? 강화는 꼬임 저항과 토크 전달을 향상시켜 혈관계를 통과하는 동안 카테터 샤프트가 내강 무결성과 회전 제어를 유지하도록 돕습니다. 질문 4: 강화 튜브를 사용하면 밀기 능력이 향상됩니까? 예, 추가된 와이어 층은 샤프트를 따라 기계적 부하를 분산시켜 추진성을 향상시키고 장치 전진 중에 샤프트가 휘어질 가능성을 줄입니다. Q5: 카테터의 꼬임 저항성은 무엇입니까? 꼬임 저항은 구부러졌을 때 내부 루멘 모양을 유지하여 탐색 중 흐름 제한이나 장치 통과 문제를 방지하는 튜브의 능력을 나타냅니다. Q6: 강화 폴리이미드 튜빙의 강도는 얼마나 됩니까? 강화 구조는 일반적으로 동일한 벽 두께의 표준 폴리이미드 튜빙에 비해 훨씬 더 높은 토크 전달 및 파열 압력 저항을 나타냅니다. Q7: 강화 튜브를 사용하는 장치는 무엇입니까? 강화 폴리이미드 튜브는 신경혈관 카테터, 조종 가능한 전기생리학 카테터, 가이드 카테터, 약물 또는 조영제 전달 장치에 일반적으로 사용됩니다. Q8: 강화 폴리이미드는 신경혈관 카테터에 사용되나요? 그렇습니다. 강화 폴리이미드는 신경혈관 카테터에 널리 사용됩니다. 왜냐하면 이러한 장치에는 구불구불한 뇌 혈관을 통한 안정적인 꼬임 저항과 토크 제어가 필요하기 때문입니다.

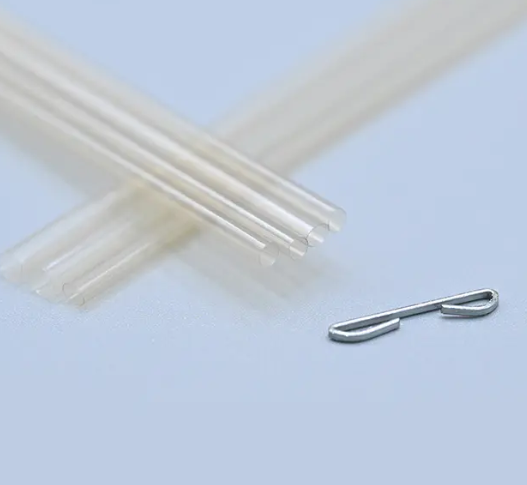

빠른 답변: 무엇 의료용 폴리이미드 튜브 용도 의료용 폴리이미드 튜브는 카테터, 마이크로카테터 및 기타 최소 침습 장치 내부에 사용되는 얇은 벽의 폴리머 튜브입니다. 높은 인장강도, 내화학성, 치수 정밀도 매우 작은 직경 내에서 필요합니다. 이는 마이크로카테터 샤프트, 가이드와이어 라이너 및 전달 시스템 구성 요소에 가장 일반적으로 지정됩니다. 왜냐하면 반복적인 굽힘에도 엄격한 공차를 유지하면서 0.10mm만큼 작은 내경으로 압출될 수 있기 때문입니다. 이 가이드에서는 재료 특성, 제조 고려 사항 및 응용 프로그램 데이터를 다룹니다. 의료용 폴리이미드 튜빙 , 장치 엔지니어 및 소싱 팀이 PTFE 및 나일론 기반 라이너와 같은 다른 일반적인 튜브 재료와 폴리이미드를 평가하는 데 도움이 되는 시각적 비교를 제공합니다. 의료용 폴리이미드 튜빙이란 무엇입니까? LINSTANT의 폴리이미드 튜빙(PI 튜빙)은 액체 폴리이미드 수지를 연속적인 코팅층에 제거 가능한 맨드릴에 도포한 후 원하는 벽 두께가 달성될 때까지 고온에서 각 층을 경화시켜 생산됩니다. 전통적인 압출 단독이 아닌 이 코팅 기반 공정을 통해 폴리이미드 튜빙이 매우 얇은 벽 두께 매우 작은 직경에서도 구조적 무결성을 유지하면서 다른 많은 폴리머 튜빙 재료로는 달성하기 어려운 성능을 발휘합니다. 핵심 소재 특성 벽 두께에 비해 높은 인장 강도로 카테터 샤프트의 추진력 지원 반복적인 굽힘 및 토크 주기에 걸쳐 강력한 치수 안정성 장치 조립에 사용되는 대부분의 용매 및 멸균 공정에 대한 내화학성 높은 내열성, 350°C 이상의 장기 작동 및 최대 450°C의 단기 노출 지원 내부 환자 접촉이 있는 응용 분야에 대한 우수한 생체 적합성 이러한 강도와 정밀도의 조합으로 인해 폴리이미드 튜브는 다층 카테터 튜브 구조의 외부 또는 중간 구조 층으로 널리 지정되며 종종 윤활성 내부 라이너 재료와 쌍을 이룹니다. 폴리이미드가 카테터 및 마이크로카테터 구성에 사용되는 이유 카테터와 마이크로카테터 튜빙은 세 가지 상충되는 요구 사항, 즉 좁은 혈관계를 탐색할 수 있을 만큼 작은 프로필, 꼬이지 않고 신체를 통해 밀어낼 수 있는 충분한 컬럼 강도, 곡선 해부학을 추적할 수 있는 충분한 유연성의 균형을 유지해야 합니다. 폴리이미드 튜빙은 매우 작은 직경의 많은 대체 재료보다 이러한 균형을 더 잘 다루기 때문에 마이크로카테터 튜빙 구성에 일반적으로 선택됩니다. 튜브 재료별 인장 강도(상대, MPa 범위 중간점) 231MPa 폴리이미드(PI) 31MPa PTFE 45MPa 나일론(PA12) 20MPa 페박스 위에서 설명한 것처럼 폴리이미드의 인장 강도는 유사한 벽 두께에서 PTFE, 나일론 또는 Pebax보다 훨씬 높기 때문에 장치 엔지니어는 구조적 요구 사항을 충족하면서도 벽 두께를 줄일 수 있습니다. 이는 벽 두께 1밀리미터의 모든 부분이 달성 가능한 내부 루멘 직경과 전체 장치 프로필에 직접적인 영향을 미치는 마이크로카테터 튜브에서 특히 중요합니다. 폴리이미드는 PTFE보다 나은가요? 나란히 비교 폴리이미드와 PTFE는 각각의 재료가 완성된 카테터 튜브 어셈블리에 서로 다른 성능 특성을 제공하기 때문에 직접 대체품이 아닌 함께 사용되는 경우가 많습니다. 아래의 레이더 차트는 상대적인 1~10 척도의 5가지 성능 기준에 걸쳐 두 재료와 PI/PTFE 복합 구조를 비교합니다. PI 대 PTFE 대 PI/PTFE 복합재 인장강도 윤활성 얇은 벽 기능 구조적 강성 내화학성 폴리이미드 PTFE PI/PTFE 복합재 폴리이미드는 인장 강도, 얇은 벽 성능 및 구조적 강성 측면에서 확실히 앞서기 때문에 카테터 샤프트의 외부 구조 층으로 자주 사용됩니다. 이와 대조적으로 PTFE는 윤활성이 가장 높기 때문에 가이드와이어 및 기타 장치가 최소한의 마찰로 미끄러져야 하는 내부 루멘 표면에 선호되는 재료입니다. 에이 PI/PTFE 복합구조 PI 레이어를 사용하여 변형을 방지하고 밀기 기능을 지원하는 동시에 PTFE 레이어가 내부 벽을 매끄럽게 유지함으로써 두 가지 장점을 결합합니다. 이것이 바로 고성능 카테터 튜브 설계에서 복합 구조가 일반적인 이유입니다. 표준 치수 및 벽 두께 참조 폴리이미드 튜빙은 직접 압출 방식이 아닌 층상 코팅 공정을 통해 제작되므로 벽 두께를 매우 정밀하게 제어할 수 있습니다. 아래 표에는 초기 단계 장치 설계 중에 참조되는 일반적인 치수 범위가 요약되어 있습니다. 응용 분야별 의료용 폴리이미드 튜빙에 대한 일반 치수 참조 신청 일반적인 내경 일반적인 벽 두께 일반건축 마이크로카테터 샤프트 0.10mm - 0.60mm 0.006mm - 0.015mm 단일 레이어 PI 가이드와이어 라이너 0.15mm - 0.80mm 0.008mm - 0.020mm PI/PTFE 복합재 전달 시스템 외장 0.50mm - 2.00mm 0.02mm - 0.05mm 다층 PI 소개자 / 접근 튜빙 1.00mm - 5.00mm 0.03mm - 0.08mm 강화 PI 대부분의 폴리이미드 튜빙 적용 분야의 표준 내경 범위는 다음 사이에 속합니다. 0.10mm와 2mm , 최근 몇 년 동안 대량 생산 능력이 확장되어 더 큰 전달 시스템 및 액세스 튜빙 구성 요소를 위해 최대 5.00mm의 내경을 지원합니다. 온도 및 내화학성 성능 온도 저항성은 폴리이미드 튜빙의 주요 차별화 요소이며, 특히 리플로우 본딩, 레이저 가공 또는 고온을 수반하는 멸균 사이클과 같은 장치 제조 단계에서 더욱 그렇습니다. 아래 꺾은선형 차트는 표준 나일론 기반 튜빙 소재와 비교하여 상승 온도 범위에서 폴리이미드 튜빙의 상대적인 기계적 안정성을 보여줍니다. 온도에 따른 상대적인 기계적 안정성(%) 100 50 0 100C 150C 200C 250C 300C 350C 폴리이미드 Tubing 나일론 기반 튜빙 폴리이미드 튜빙은 온도가 300°C 이상으로 올라가는 경우에도 높은 비율의 기계적 안정성을 유지하여 350°C 이상의 장기 작동 온도 최대 450°C의 단기 노출. 이에 비해 나일론 기반 튜브는 해당 온도에 도달하기 훨씬 전부터 구조적 안정성을 잃기 시작하므로 열 기반 접착 또는 고온 멸균 단계가 포함된 제조 공정에 대한 적합성이 제한됩니다. 생체적합성 및 멸균 고려사항 직접 또는 간접적으로 환자와 접촉하는 모든 구성 요소의 경우 생체 적합성 테스트 및 멸균 호환성이 기본 요구 사항입니다. 의료 기기용 폴리이미드 튜브는 일반적으로 다음에서 언급된 인정된 생물학적 평가 프레임워크에 따라 평가됩니다. ISO 10993 , 카테터 및 마이크로카테터 구성 요소와 관련된 세포 독성, 감작 및 자극 테스트를 다루는 의료 기기의 생물학적 평가에 대한 국제 표준입니다(국제 표준화 기구, ISO 10993). 멸균 호환성 폴리이미드 튜빙은 일반적으로 높은 내열성과 화학적 안정성으로 인해 산화에틸렌(EtO), 감마선 조사, 증기 오토클레이브 공정 등 의료 기기 제조에 사용되는 일반적인 멸균 방법 전반에 걸쳐 치수 및 기계적 안정성을 유지합니다. 이러한 광범위한 호환성은 최종 멸균 후에도 치수 일관성을 유지해야 하는 구성 요소에 폴리이미드가 자주 선택되는 이유 중 하나입니다. 산화에틸렌(EtO) 멸균: 완성된 카테터 어셈블리에 일반적으로 사용됩니다. 감마선 조사: 폴리이미드의 화학적 및 방사선 안정성을 고려할 때 적합합니다. 스팀 오토클레이브: 폴리이미드의 고온 성능 범위 지원 의료용 폴리이미드 튜빙이 적용되는 곳 폴리이미드 튜브는 다양한 최소 침습 장치 범주에 걸쳐 지정됩니다. 아래 표에는 일반적인 응용 분야와 각각에 대해 폴리이미드가 선택되는 주된 이유가 요약되어 있습니다. 폴리이미드 및 PI/PTFE 복합 튜빙에 대한 일반적인 의료 기기 응용 분야 장치 카테고리 기본 요구 사항 선호하는 건축 신경혈관 미세카테터 초소형 프로파일, 높은 추진력 단일 레이어 PI 가이드와이어 낮은 마찰, 토크 전달 PI/PTFE 복합재 심장 전달 시스템 꼬임 저항성, 치수 안정성 다층 PI 내시경 기구 채널 내화학성, 얇은 벽 코팅 PI 진단 액세스 덮개 일정한 루멘, 멸균 안정성 강화 PI 이러한 거의 모든 범주에 걸쳐 기본 요구 사항은 일관됩니다. 엔지니어는 의료용 폴리이미드 튜브의 핵심 강도 프로필인 혈관계를 통과하는 기계적 응력을 견디면서 멸균 후 정확하고 반복 가능한 루멘 치수를 유지하는 튜브 재료가 필요합니다. 맞춤형 폴리이미드 튜빙: 장치 엔지니어가 지정할 수 있는 사항 맞춤형 의료용 튜브 OEM 프로젝트에는 일반적으로 기본 내부 및 외부 직경을 넘어서는 여러 매개변수 조정이 포함됩니다. 독점적인 PI 수지 제제 접근 방식을 통해 제조업체는 특정 장치 요구 사항에 맞게 모듈러스, 인장 강도, 신율 및 색상을 조정할 수 있습니다. 일반적으로 사용자 정의되는 매개변수 특정 카테터 설계에 대해 유연성과 추진성의 균형을 맞추는 모듈러스 및 신장 조정 초박형 폴리이미드 튜빙의 다중 패스 코팅 공정을 통한 벽 두께 감소 다중 루멘 또는 다중 구성 요소 장치 어셈블리의 색상 코딩 접착력 향상으로 별도의 표면 처리 없이 나일론, TPU 등의 소재에 직접 접착 가능 강도와 내벽 윤활성을 모두 요구하는 용도를 위한 PTFE 복합 레이어링 표면 처리 없는 직접 결합 기능은 다중 재료 카테터 빌드에서 폴리이미드 튜브를 인접한 구성 요소에 연결하는 데 필요한 처리 단계 수를 줄여주기 때문에 장치 조립 중에 실용적인 이점이 있습니다. 의료용 튜브 제조업체와 협력: 확인할 사항 폴리이미드 튜브 구성 요소를 소싱하는 장치 제조업체는 프로젝트를 마무리하기 전에 공급업체의 공정 제어, 품질 문서 및 응용 분야별 경험을 확인해야 합니다. 몇 가지 주요 검증 포인트는 장치 개발 중 적격성 평가 위험을 줄이는 데 도움이 될 수 있습니다. 의료용 튜브 생산을 위한 ISO 인증 및 문서화된 품질 관리 시스템 확인 아웃소싱 하위단계가 아닌 자체 압출, 코팅, 후가공 능력 보유 필요한 특정 직경 범위에서 정밀 압출 폴리이미드 튜빙을 생산한 경험 전체 생산 전 샘플 반복을 포함한 OEM 및 ODM 개발 워크플로우 지원 클린룸 또는 통제된 환경 생산을 위한 문서화된 멸균 튜브 취급 절차 Ningbo Linstant Polymer Materials Co., Ltd.는 2014년부터 OEM 및 ODM 의료용 튜브 제조업체로 운영되어 현재 직원 400명 의료용 폴리머 튜빙의 압출가공, 코팅, 후가공 기술을 전문으로 하고 있습니다. 이 회사의 독자적인 PI 수지 접근 방식을 통해 폴리이미드 튜빙의 모듈러스, 강도, 연신율 및 색상을 맞춤화할 수 있으며, 코팅 공정은 더 얇은 벽 두께를 지원하는 동시에 폴리이미드 튜빙은 표면 처리 없이 나일론 및 TPU와 같은 재료와 직접 결합 호환성을 제공합니다. 표준 내경 0.10mm ~ 2mm 범위를 넘어 최대 내경의 폴리이미드 튜빙을 대량 생산할 수 있습니다. 5.00mm 튜빙은 350°C 이상의 장기 작동 온도, 최대 450°C의 단기 저항 및 의료 기기 응용 분야에 대한 우수한 생체 적합성을 위해 설계되었습니다. 자주 묻는 질문 Q1: 의료용 폴리이미드 튜빙이란 무엇입니까? 의료용 폴리이미드 튜브는 층상 코팅 공정으로 생산된 고강도의 얇은 벽 폴리머 튜브로 카테터와 마이크로카테터 샤프트 및 기타 최소 침습 장치 구성 요소에 일반적으로 사용됩니다. Q2: 카테터에 폴리이미드를 사용하는 이유는 무엇입니까? 폴리이미드 provides high tensile strength and dimensional stability at very thin wall thicknesses, helping catheter shafts maintain pushability and kink resistance within a small profile. Q3: 폴리이미드는 PTFE보다 낫습니까? 폴리이미드 and PTFE serve different roles: polyimide offers higher strength and thin-wall capability, while PTFE offers superior lubricity, which is why the two are often combined in composite tubing. 질문4: 마이크로카테터 튜브는 무엇으로 만들어지나요? 마이크로카테터 튜빙은 일반적으로 단일 층 또는 PI/PTFE 복합 구조의 일부로 폴리이미드로 만들어져 충분한 강도와 작은 직경을 달성합니다. Q5: 폴리이미드 튜빙을 멸균할 수 있나요? 예, 폴리이미드 튜빙은 일반적으로 산화에틸렌, 감마선 조사 및 증기 오토클레이브 공정을 포함한 일반적인 멸균 방법 전반에 걸쳐 치수 안정성을 유지합니다. Q6: 폴리이미드는 생체적합성인가요? 의료용 폴리이미드 튜브는 일반적으로 ISO 10993 생물학적 평가 기준에 따라 평가되며 환자와 접촉하는 장치에 대해 우수한 생체 적합성을 나타냅니다. Q7: 폴리이미드 튜빙은 어떤 용도로 사용되나요? 이는 마이크로카테터, 가이드와이어 라이너, 심장 및 신경혈관 전달 시스템, 내시경 기구 채널 및 강력하고 얇은 벽 루멘이 필요한 기타 응용 분야에 사용됩니다. Q8: 폴리이미드 튜빙의 크기는 어떻게 되나요? 표준 내부 직경은 일반적으로 0.10mm ~ 2mm이며 대량 생산 능력은 더 큰 전달 시스템 및 액세스 튜빙 구성 요소의 경우 최대 5.00mm까지 확장됩니다.

의료용 PTFE 에칭 튜브 PTFE의 본질적인 비접착성을 극복하도록 설계된 표면 개질된 폴리테트라플루오로에틸렌 튜브로, 다층 카테터 어셈블리, 풍선 카테터 설계 및 광범위한 의료 기기 응용 분야에서 안정적인 결합을 가능하게 합니다. 에칭 공정은 미세한 수준에서 PTFE 표면을 화학적으로 변경하여 접착제, 코팅 및 오버몰딩된 층이 안전하게 결합되도록 하는 반응 부위를 생성합니다. 이는 미처리된 PTFE가 제공할 수 없는 기능입니다. 의료 기기 제조업체의 경우 이는 카테터용 PTFE 에칭 라이너가 편조 또는 코일형 강화 층 및 외부 재킷 재료와 구조적으로 통합되면서 가장 내부 윤활 층 역할을 할 수 있음을 의미합니다. 그 결과 PTFE의 저마찰 성능과 복잡한 혈관 해부학을 탐색하는 데 필요한 기계적 무결성을 모두 제공하는 카테터가 탄생했습니다. 이 기사에서는 표면 수정 이면의 과학부터 제조 사양, 접착 성능 데이터, 응용 분야에 적합한 맞춤형 PTFE 에칭 튜빙 솔루션을 선택하는 방법에 이르기까지 엔지니어, 조달 전문가 및 R&D 팀이 정밀 의료용 PTFE 에칭 튜빙에 대해 알아야 할 모든 내용을 다룹니다. PTFE가 의료 기기에 표면 처리가 필요한 이유 PTFE는 과학에 알려진 가장 화학적으로 불활성인 물질 중 하나입니다. 탄소-불소 결합 구조는 대략의 표면 에너지를 제공합니다. 18~20mN/m - 대부분의 접착제가 의미 있는 접착을 위해 요구하는 약 35mN/m의 임계값보다 훨씬 낮습니다. 이것이 바로 PTFE가 카테터 라이너(최소 마찰, 최대 생체 적합성)로서 매우 가치 있는 이유이자 동시에 적층 또는 오버몰딩 어셈블리에서 작업하기가 매우 어려운 이유입니다. 의료기기용 PTFE 표면 처리는 이러한 역설을 해결합니다. 튜브의 벌크 특성을 변경하지 않고 표면 화학을 선택적으로 수정함으로써 에칭은 내부 보어의 윤활성을 유지하면서 외부 층을 접착 가능한 기판으로 변환합니다. 의료 응용 분야에 사용되는 세 가지 주요 PTFE 표면 개질 방법은 나프탈렌 나트륨 에칭, 플라즈마 처리 및 레이저 제거이며, 각 방법은 개질 깊이, 균일성, 확장성 및 비용 측면에서 뚜렷한 절충점이 있습니다. 이들 중에서 나트륨 기반 화학적 에칭은 표면 에너지를 일관되고 측정 가능하게 증가시키기 때문에 카테터 제조에 대한 업계 벤치마크로 남아 있습니다. 50~70mN/m — 임상 환경에서 멸균 주기, 수화 및 기계적 스트레스를 견딜 수 있는 내구성 있는 결합 인터페이스를 생성합니다. 표면 에너지 비교: 처리되지 않은 PTFE와 에칭된 PTFE 표면 에너지(mN/m): 처리되지 않은 PTFE와 에칭된 PTFE 0 20 40 60 70 ~19mN/m 미처리 PTFE 35mN/분 최소 접착제 임계값 ~60mN/m 에칭된 PTFE 위의 차트는 처리되지 않은 PTFE와 화학적으로 에칭된 PTFE 사이의 표면 에너지의 극적인 차이를 보여줍니다. 처리되지 않은 PTFE는 접착 결합에 필요한 최소 임계값보다 훨씬 낮습니다. , 표준 라미네이션 공정에서는 효과적으로 접착할 수 없습니다. 나트륨 기반 에칭 후 표면 에너지는 기준선의 거의 3배인 약 60mN/m까지 상승하여 강력한 접착 성능을 제공합니다. 이러한 변형은 PTFE 에칭 라이너로 제작된 모든 신뢰할 수 있는 다층 카테터 어셈블리를 뒷받침합니다. 의료용 PTFE 에칭 공정: 단계별 의료용 PTFE 에칭 프로세스를 이해하면 조달 팀이 올바른 질문을 하고 엔지니어가 적절한 품질 관리를 지정하는 데 도움이 됩니다. 이 공정은 단순히 튜브를 화학 용액에 담그는 것보다 더 미묘합니다. 각 단계에는 완제품의 일관성과 성능을 결정하는 중요한 매개변수가 있습니다. 1단계: 입고 자재 검사 원시 PTFE 튜빙은 에칭 라인에 들어가기 전에 치수 정확도, 벽 균일성 및 표면 청결도를 검증합니다. 이 단계의 치수 공차는 표면 수정의 일관성에 직접적인 영향을 미칩니다. 즉, 불균일한 벽이 고르지 않게 에칭되어 결합 인터페이스에 약한 지점이 생성됩니다. 2단계: 처리 전 세척 에칭 중 화학적 접촉을 방해할 수 있는 이형제, 미립자 및 표면 오일을 제거하기 위해 제어된 용제 또는 초음파 세척 공정을 통해 튜브를 세척합니다. 이 단계는 전체 튜브 길이에 걸쳐 균일한 수정을 달성하는 데 중요합니다. 3단계: 화학적 에칭 세척된 튜브는 제어된 온도 및 시간 조건에서 나트륨 기반 에칭 시약에 노출됩니다. 이 시약은 표면에서 선택된 C-F 결합을 끊고 이를 접착제와 프라이머에 반응하는 카르보닐, 수산기 및 불포화 탄소 그룹으로 대체합니다. 노출 시간, 온도, 시약 농도를 모두 엄격하게 제어해야 합니다. — 과도한 에칭은 표면 저하를 유발하고, 언더 에칭은 반응 부위가 불충분하게 남습니다. 4단계: 중화 및 헹굼 잔여 시약은 중화되고 철저하게 헹궈져 PTFE 표면의 지속적인 화학적 공격을 방지하고 완성된 부품의 생체 적합성을 보장합니다. 불완전한 중화는 로트 간 결합 불일치의 일반적인 근본 원인입니다. 5단계: 건조 및 포장 에칭된 튜브는 통제된 조건에서 건조되고 밀봉된 차광 파우치에 포장됩니다. 에칭된 PTFE 표면은 반응성이 있습니다. 즉, UV 광선, 높은 습도 또는 공기 중 오염 물질에 노출되면 시간이 지남에 따라 변형된 층이 저하됩니다. 유통 기한은 일반적으로 다음과 같이 지정됩니다. 에칭일로부터 12개월 권장 조건에서 보관할 경우. 단계별 프로세스 중요도 등급(0~10 척도) 입고검사 사전 세척 화학적 에칭 중화 건조 및 포장 6.0 7.5 10 8.5 5.5 0 2 4 6 8 10 이 중요도 등급 차트는 각 공정 단계가 최종 접착 성능에 미치는 상대적인 영향을 반영합니다. 의료 기기용 PTFE 에칭 튜브 . 화학적 에칭 단계는 만장일치로 가장 위험한 단계로 평가됩니다. — 시약 농도, 온도 또는 체류 시간의 작은 편차는 표면 에너지 결과에 큰 영향을 미칩니다. 반응이 부적절하게 켄칭되면 접합 또는 멸균이 완료될 때까지 눈에 띄지 않을 수 있는 지속적인 표면 분해가 발생하므로 중화가 밀접하게 이어집니다. 종종 간과되기는 하지만 사전 세척은 생산 환경에서 간헐적인 결합 실패와 가장 일반적으로 관련된 단계입니다. 이러한 중요도 순위를 이해하면 제조업체가 프로세스 제어 및 들어오는 검사 리소스를 적절하게 관리하는 데 도움이 됩니다. 주요 응용 분야: 의료용 PTFE 에칭 튜빙이 사용되는 곳 의료용 접착 가능 PTFE 튜빙은 광범위한 최소 침습 및 중재 의료 기기 전반에 걸쳐 기본 구성 요소 역할을 합니다. 윤활성, 화학적 불활성 및 에칭 후 접착성의 독특한 조합으로 인해 성능과 제조 가능성이 모두 중요한 응용 분야에서 선택되는 라이너 소재입니다. 카테터 제조 카테터 제조용 의료용 PTFE 에칭 튜빙은 단일 응용 분야 중 가장 큰 응용 분야입니다. 다층 카테터 구조에서 PTFE 라이너는 가장 안쪽 층을 형성하여 가이드 와이어, 스텐트 및 조영제가 최소한의 저항으로 통과할 수 있도록 하는 저마찰 표면을 제공합니다. 에칭된 외부 표면은 브레이드 또는 코일 강화 층에 접착된 다음 열가소성 엘라스토머 재킷으로 오버몰딩됩니다. 신뢰할 수 있는 에칭이 없으면 임상적 스트레스 하에서 박리 현상이 지속적으로 발생할 위험이 있습니다. 풍선 카테터 디자인 풍선 카테터 디자인을 위한 PTFE 튜브는 접착 인터페이스가 반복적인 팽창 압력(혈관성형술 응용 분야에서 때로는 20atm을 초과함)을 견뎌야 하는 동시에 유연성과 꼬임 저항을 유지해야 하기 때문에 특히 정밀한 표면 수정이 필요합니다. 에칭된 PTFE 샤프트는 근위 및 원위 원뿔의 풍선 재료(일반적으로 나일론 또는 PET)에 접착되어 수천 번의 굴곡 주기에 걸쳐 안정적으로 작동해야 하는 밀봉 밀봉을 만듭니다. 신경혈관 및 말초 접근 장치 외경이 1.5mm 미만이고 벽 두께가 0.025mm에 불과한 작은 직경의 PTFE 에칭 튜빙은 구불구불한 해부학적 구조에서 추적성과 추진성이 가장 중요한 신경혈관 마이크로카테터에 점점 더 많이 사용되고 있습니다. 표면 변형은 이러한 미세 치수에서도 균일해야 하며, 이는 정밀 PTFE 에칭 튜브 생산업체와 일반 상품 공급업체를 구분하는 제조 과제입니다. 약물 전달 및 배수 시스템 PTFE의 광범위한 내화학성은 튜브가 공격적인 제약 제제와 접촉하는 약물 전달 시스템에 이상적입니다. 에칭된 PTFE 튜빙을 사용하면 구조용 접착제를 사용하여 커넥터, 매니폴드 및 밸브를 안전하게 부착할 수 있으므로 부피를 늘리거나 미립자 위험을 발생시키는 기계적 패스너 없이 복잡한 유체 관리 시스템을 조립할 수 있습니다. 신청 일반적인 OD 범위 벽 두께 1차 접합 기판 혈관 카테터 1.5 – 8.0mm 0.05 – 0.30mm 나일론, PEBA, 폴리우레탄 풍선 카테터 2.0 – 6.0mm 0.05 – 0.15mm PET, 나일론 신경혈관 마이크로카테터 0.5~1.5mm 0.025~0.08mm PEBA, 폴리이미드 약물 전달 시스템 1.0 – 5.0mm 0.10 – 0.25mm 아크릴 접착제, 실리콘 배수 및 접근 덮개 3.0 – 12.0mm 0.15~0.40mm 폴리우레탄, PEBA 표 1: 주요 응용 분야 전반에 걸쳐 의료용 PTFE 에칭 튜빙의 일반적인 치수 사양 생산 공정: 자유 압출, 맨드릴 압출 및 딥 코팅 PTFE 에칭 튜빙의 기계적 특성, 치수 공차 및 표면 특성은 기본 튜브를 형성하는 데 사용되는 생산 방법에 따라 결정됩니다. 업계 전반에 걸쳐 세 가지 기본 프로세스가 사용되고 있으며, 각각은 서로 다른 치수 범위와 성능 요구 사항에 적합합니다. 자유 압출 자유 압출은 내부 맨드릴 없이 PTFE 튜브를 생산합니다. 벽 두께 균일성이 덜 중요한 더 큰 직경의 튜브(일반적으로 4mm OD 이상)에 가장 적합합니다. 이 공정은 높은 처리량과 낮은 툴링 비용을 제공하지만 정밀 가이드 와이어 채널에 필요한 엄격한 내경 공차를 달성하는 데에는 한계가 있습니다. 에칭을 통한 표면 수정은 일관된 벽 형상으로 인해 자유 압출 튜브에서 간단합니다. 맨드릴을 이용한 압출 맨드릴 기반 압출은 PTFE 튜빙에서 사용할 수 있는 가장 엄격한 치수 공차를 생성하며 내경 제어는 ±0.013mm 정밀한 구성으로. 맨드릴은 소결 중에 보어 형상을 정의하여 0.04만큼 낮은 마찰 계수로 매우 부드러운 내부 표면을 만듭니다. 이 프로세스는 혈관 및 신경혈관 카테터 라이너에 사용되는 얇은 벽의 PTFE 에칭 튜브에 대한 표준입니다. 압출 후 맨드릴이 제거되고 튜브의 외부 표면만 표면 변형되어 보어의 윤활성이 유지됩니다. 딥코팅 딥 코팅은 PTFE 분산액에 반복적으로 담그고 코팅 간 소결을 통해 얇은 PTFE 층을 맨드릴이나 기판에 증착합니다. 이 공정은 압출로는 얻을 수 없는 초박형 PTFE 라이너(때때로 전체 벽 두께가 12~25미크론 정도로 얇음)를 만드는 데 사용됩니다. 딥 코팅을 통해 제작된 다층 카테터 PTFE 라이너 구조는 복잡한 맨드릴 형상에 대한 탁월한 순응성을 제공하여 테이퍼형 또는 가변 직경 라이너를 가능하게 합니다. 딥 코팅된 라이너의 표면 에칭에는 얇은 벽을 관통하지 않도록 주의 깊은 공정 제어가 필요합니다. 생산 공정 비교(레이더 차트) ID 공차 벽 두께 처리량 비용 효율성 에칭 호환성 자유 압출 맨드릴 압출 딥코팅 방사형 차트는 의료 기기 엔지니어와 가장 관련된 기준에 따라 세 가지 생산 프로세스를 비교하는 방법에 대한 다차원 보기를 제공합니다. 맨드릴 압출은 ID 공차 제어 및 에칭 호환성을 선도합니다. , 치수 정확도가 장치 성능을 좌우하는 정밀 카테터 라이너에 선호되는 선택입니다. 딥 코팅은 가능한 가장 얇은 벽을 달성하지만 처리량이 낮고 단위당 비용이 높기 때문에 특수 신경혈관 또는 초저 프로파일 응용 분야에 가장 적합합니다. 자유 압출은 직경이 크고 치수 요구가 적은 튜브에 대해 최고의 비용 효율성과 처리량을 제공합니다. 올바른 프로세스를 선택하는 것은 맞춤형 PTFE 에칭 튜빙 프로젝트에서 가장 중요한 결정입니다. 이는 달성 가능한 치수 및 성능 사양에 대한 한계를 설정하기 때문입니다. PTFE 접착 강화 기술: 중요한 성능 지표 의료 기기 엔지니어에게 PTFE 접착 강화 기술은 그것이 제공하는 정량적 접착 성능만큼만 가치가 있습니다. 표면 에너지 값은 유용한 프록시이지만 설계 결정을 내리는 측정 기준은 실제 장치 사용을 시뮬레이션하는 노화 및 멸균 조건 후에 측정되는 박리 강도, 랩 전단 강도 및 유지력입니다. 자격을 갖춘 제조업체의 고성능 PTFE 에칭 튜빙은 다음을 초과하는 박리 강도를 보여야 합니다. 2.5N/mm 의료용 접착제를 사용하여 일반적인 카테터 재킷 재료에 접착할 때, 위의 랩 전단 값 4.0MPa 표준 테스트 구성에서. 이러한 값은 EO 멸균, 감마선 조사(25kGy) 및 37°C에서 72시간 수화(멸균 및 생체 내 노출을 반복하는 조건)에 노출된 후에도 유지되어야 합니다. 멸균 주기 후 박리 강도 유지율(%) 0% 20% 50% 75% 100% 기준선 EO 멸균 감마 25kGy 수분 공급 72시간 결합된 에칭된 PTFE (Chemically Treated) 미처리 PTFE (Surface Primed Only) 위의 선 그래프는 4가지 표준 컨디셔닝 시나리오와 결합된 스트레스 프로토콜에 걸쳐 박리 강도 유지를 추적합니다. 화학적으로 에칭된 PTFE는 살균과 수화를 결합한 후에도 기본 결합 강도의 88% 이상을 유지합니다. 반면, 표면 프라이밍 처리되지 않은 PTFE는 동일한 조건에서 약 38%로 떨어집니다. 이 데이터는 화학적 에칭이 단순한 편의가 아닌 이유를 보여줍니다. 이는 멸균 주기와 장기간 생체 내 또는 체외 노출을 겪는 모든 의료 기기에 대한 신뢰성 요구 사항입니다. PTFE 튜브 접착 솔루션을 지정하는 엔지니어는 특정 접착제 및 멸균 방법으로 비슷한 성능을 보장하기 위해 공급업체 인증 프로세스의 일부로 멸균 조건 데이터를 요청해야 합니다. PTFE 에칭 튜빙 접착 가이드: 권장 접착 시스템 아래의 PTFE 에칭 튜빙 접착 가이드에는 의료 기기 조립 시 에칭 PTFE와 함께 가장 일반적으로 사용되는 접착제 범주와 상대적 성능 특성이 요약되어 있습니다. 시아노아크릴레이트(순간접착제): 빠른 경화, 작은 접착 면적에 적합, 제한된 박리 강도, 높은 팽창 압력 하의 풍선 콘 접착에는 권장되지 않음. 2액형 에폭시: 높은 전단 강도, 우수한 내화학성, 더 긴 경화 시간, 피복 및 접근 장치 조립의 구조적 결합에 선호됩니다. UV 경화형 아크릴: UV 활성화를 통한 신속한 경화, 대량 생산을 위한 뛰어난 결합 일관성, 대부분의 에칭된 PTFE 제제와 호환됩니다. 의료용 실리콘: 낮은 응력 연결에 적합한 유연한 접착층, 제한된 전단 강도, 배수 및 유체 관리 어셈블리에 자주 사용됩니다. 구조용 폴리우레탄: 우수한 박리 및 전단 균형, 순환 하중 하의 유연성, 다층 카테터 오버몰딩 공정에 자주 사용됩니다. 맞춤형 PTFE 에칭 튜빙 솔루션: 제조업체가 구성할 수 있는 사항 경험이 풍부한 의료 기기용 PTFE 에칭 튜브 제조업체와 협력할 때 얻을 수 있는 가장 중요한 이점 중 하나는 포괄적인 범위의 맞춤형 매개변수에 접근할 수 있다는 것입니다. 맞춤형 PTFE 에칭 튜빙 솔루션은 단순히 표준 에칭이 포함된 스톡 튜빙이 아닙니다. 이는 대상 장치의 정확한 요구 사항과 일치하도록 여러 변수가 조정되는 사양에 맞게 설계된 제품입니다. 차원적 맞춤화 맞춤형 구성에는 OD 및 ID 사양, 벽 두께, 테이퍼 프로파일 및 길이가 포함됩니다. 신경혈관 응용 분야를 위한 정밀 PTFE 에칭 튜빙에는 다음과 같은 엄격한 ID 허용 오차가 필요할 수 있습니다. ±0.013mm 벽 두께 균일성은 ±10% 이상입니다. 라이너가 더 작은 원위 팁에서 더 큰 근위 샤프트로 전환되는 다중 직경 설계는 딥 코팅 및 특수 맨드릴 기술을 통해 달성할 수 있습니다. 에칭 영역 사양 모든 응용 분야에서 튜브 전체 길이에 걸쳐 에칭이 필요한 것은 아닙니다. 선택적 에칭(근위부 또는 원위부만 수정하거나 접착 가능 부분과 비접착 가능 부분을 교대로 수정)을 통해 제조업체는 위치별 접착 특성을 설계할 수 있습니다. 이는 풍선 콘 결합이 높은 접착력을 요구하는 반면 샤프트 본체는 추적성을 위해 매끄럽게 유지되어야 하는 풍선 카테터 조립에 특히 유용합니다. 색상 및 방사선 불투과성 옵션 PTFE 튜브는 방사선 불투과성을 위해 황산바륨 또는 아탄산비스무트를 첨가하여 구성할 수 있으며 배치 절차 중 카테터 라이너의 투시 시각화를 가능하게 합니다. 안료 로딩을 통한 색상 코딩은 키팅 또는 어셈블리 식별 목적으로도 사용할 수 있지만, 안료 로딩은 제조업체가 특성화한 생체 적합성과 식각 반응에 미치는 영향에 대해 검증되어야 합니다. PTFE 에칭 튜빙 주문에서 가장 많이 요청된 맞춤 매개변수(%) 0 25 50 75 100% 95% OD/ID 사양 88% 벽 두께 72% 풀 에칭 54% 선택적 에칭 38% 방사선 불투과성 61% 맞춤 길이 위의 세로 막대형 차트는 맞춤형 PTFE 에칭 튜브 구성을 요청하는 의료 기기 카테터 프로그램의 주문 데이터 추세를 반영합니다. OD 및 ID 사양은 가장 보편적으로 요청되는 매개변수입니다. , 맞춤형 주문의 거의 95%에 존재하며 치수 정밀도가 의료용 카테터 설계를 어떻게 주도하는지 강조합니다. 얇은 벽의 PTFE 에칭 튜브는 경쟁이 치열한 최소 침습 장치 시장에서 카테터 프로파일 요구 사항을 충족하기 위한 전제 조건이기 때문에 벽 두께 사양은 밀접하게 따릅니다. 사용자 정의 프로그램의 절반 이상에서 요청되는 선택적 에칭은 장치 아키텍처가 더욱 복잡해지고 엔지니어가 비접착 부분의 추적 가능성이나 유연성을 손상시키지 않고 접착 영역을 최적화하려고 함에 따라 널리 보급되고 있습니다. 방사선 불투과성 및 맞춤형 길이는 보편적으로 요구되는 수준은 아니지만 공급자에게 프리미엄 장치 프로그램 자격을 부여하는 의미 있는 차별화 요소입니다. PTFE 의료용 튜브에 대한 품질 표준 및 규제 고려 사항 의료용 PTFE 에칭 튜빙은 완성된 의료 기기에 사용되기 전에 여러 계층의 품질 및 규제 요구 사항을 충족해야 합니다. 의료 기기용 PTFE 에칭 튜브 제조업체의 자격을 취득할 때 의료 기기 제조업체가 이러한 요구 사항을 이해하는 것이 필수적입니다. 원료의 생체적합성은 기본 요구사항입니다. 의료용 튜브에 사용되는 PTFE는 세포 독성, 민감성, 피내 반응성 및 전신 독성을 다루는 USP 클래스 VI 또는 ISO 10993 테스트 표준을 준수해야 합니다. 지속적인 신체 접촉이 있는 카테터의 경우 규제 기관에서 아만성 독성 및 이식 연구를 포함한 추가 테스트를 요구할 수 있습니다. 재료의 생체적합성 외에도 에칭 시약과 중화 과정에서 발생하는 잔류 화학물질이 완성된 튜브에 없는지 확인해야 합니다. 추출물 및 여과물 테스트 식각된 PTFE 튜브에 대한 설계는 FDA 및 인증 기관에서 카테터 장치에 대한 설계 서류 제출의 일부로 점점 더 기대되고 있습니다. 정밀 의료용 PTFE 에칭 튜브 공급업체를 위한 제조 품질 시스템은 의료 기기 제조 조직에 특정한 품질 관리 표준인 ISO 13485에 대한 인증을 받아야 합니다. 이 인증을 받으려면 문서화된 프로세스 제어, 변경 관리 절차, 들어오고 나가는 검사 프로토콜, 미국, EU, 일본을 포함한 주요 시장의 규제 기대치에 부합하는 불만 처리 시스템이 필요합니다. 표준 / 테스트 범위 적용 가능성 ISO 10993-1 생물학적 평가 프레임워크 환자와 접촉하는 모든 구성 요소 USP Class VI 플라스틱 소재 생체 적합성 원시 PTFE 수지 및 완성된 튜브 ISO 13485 의료기기 품질관리 시스템 제조업체 자격 ISO 10993-17 추출물의 독성학적 위험 평가 시약 접촉이 있는 에칭된 표면 ASTM F2880 카테터 튜브 표준 가이드 치수 및 기계적 테스트 표 2: 의료용 PTFE 에칭 튜빙 인증과 관련된 주요 품질 및 규제 표준 의료 기기에 적합한 PTFE 에칭 튜빙 제조업체를 선택하는 방법 의료 기기용 자격을 갖춘 PTFE 에칭 튜브 제조업체를 선택하려면 치수 사양 이상의 기능을 평가해야 합니다. 공급업체의 프로세스 전문 지식, 품질 인프라, 사용자 정의 대역폭 및 규제 제출 지원 능력도 똑같이 중요한 고려 사항입니다. 주요 평가 기준에는 다음이 포함되어야 합니다. ISO 13485 인증현황 , 클린룸 제조 환경(정밀 튜브의 경우 ISO 클래스 7 이상), 작은 직경의 PTFE 에칭 튜브(OD 1.5mm 미만)에서 입증된 기능, 프로세스 검증 문서의 가용성(IQ/OQ/PQ) 및 유사한 치료 영역에서 카테터 OEM 프로그램의 실적을 보유하고 있습니다. 또한 공급업체는 품질 조사 시 전체 재료 추적이 가능하도록 원시 PTFE 수지 로트부터 완성된 튜브까지 추적성을 제공해야 합니다. 치수 데이터, 표면 에너지 측정 및 박리 강도 테스트 결과가 포함된 로트별 적합성 인증서(CoC)는 장치 제조업체가 공급업체 품질 프로그램에 필요한 검사 증거를 제공합니다. 2014년에 설립된 Ningbo Linstant Polymer Materials Co., Ltd.는 의료용 폴리머 튜브의 압출 가공, 코팅 및 후처리 기술에 전적으로 집중함으로써 전문 OEM/ODM 의료용 튜브 공급업체로서의 명성을 쌓아왔습니다. 400명 이상의 직원과 전담 엔지니어링 팀을 갖춘 Linstant는 초기 타당성부터 대량 생산에 이르기까지 의료 기기 제조업체를 지원하며 전체 PTFE 표면 수정 기능과 함께 자유 압출, 맨드릴 압출 및 딥 코팅의 세 가지 생산 공정을 모두 제공합니다. 자주 묻는 질문 1분기 화학적으로 에칭된 PTFE 튜빙의 유통기한은 얼마나 됩니까? 에칭된 PTFE tubing is generally assigned a shelf life of 12 months from the etching date when stored sealed in light-protected packaging at controlled temperature (below 25°C) and humidity. Exposing the etched surface to UV light or moisture before bonding reduces its reactivity. Always confirm shelf life with your supplier and test bonding performance if tubing is used near the expiry date. 2분기 에칭이 PTFE 튜브의 내부 보어 윤활성에 영향을 줍니까? 표준 외부 표면 전용 에칭은 내부 보어에 영향을 주지 않습니다. 에칭 시약은 튜브 외부에만 적용되어 내부 PTFE 표면의 특징적인 낮은 마찰 계수(약 0.04)를 보존합니다. 부분 보어 수정도 문제가 되는 적용 분야의 경우 프로세스 검증 패키지의 일부로 제조업체에 내부 표면 배제 문서를 요청하십시오. 3분기 카테터 접착을 위해 에칭된 PTFE에 가장 적합한 접착제는 무엇입니까? UV 경화형 아크릴과 2액형 에폭시는 의료용 카테터 어셈블리에 사용할 때 에칭된 PTFE에 가장 강력한 접착력을 지속적으로 제공합니다. UV 아크릴은 대량 생산에 적합한 빠른 사이클 시간을 제공하는 반면, 구조용 에폭시는 풍선 콘 부착과 같은 까다로운 접착 영역에 더 높은 궁극적인 전단 강도를 제공합니다. 생산 접착 공정을 시작하기 전에 항상 특정 에칭된 PTFE 로트를 사용하여 선택한 접착제 시스템을 검증하십시오. 4분기 카테터 제작 시 FEP 열 수축과 함께 PTFE 에칭 튜브를 사용할 수 있습니까? 예 — PTFE 에칭 튜브와 FEP 열 수축은 다층 카테터 구성에서 자주 함께 사용됩니다. PTFE 라이너는 내부 보어를 형성하고 편조 또는 코일링은 에칭된 외부 표면에 적용되며 FEP 열 수축은 리플로우 중에 가공 보조제 또는 외부 재킷 역할을 합니다. 에칭된 표면은 열 수축 회복 후 라이너 어셈블리에 대한 재킷의 접착력을 향상시켜 임상 사용 스트레스 하에서 박리 위험을 줄입니다. Q5 에칭된 PTFE 튜빙에서 달성할 수 있는 최소 벽 두께는 얼마입니까? 딥 코팅 공정을 통해 총 12-25 마이크론만큼 얇은 PTFE 라이너 벽을 얻을 수 있습니다. 맨드릴 압출은 정밀 의료용으로 일반적으로 25~80미크론 범위의 벽을 생산합니다. 주어진 응용 분야에 대한 실제 최소값은 균일성 요구 사항에 따라 달라집니다. 매우 얇은 벽은 카테터 라이너의 무결성을 손상시키거나 누출 경로를 생성할 수 있는 핀홀 결함을 방지하기 위해 보다 엄격한 공정 제어를 요구합니다. Q6 수령한 PTFE 튜브 로트의 에칭 품질을 어떻게 확인합니까? 가장 실용적인 유입 검사 방법은 물 접촉각 측정 또는 다인 용액 습윤성 테스트입니다. 적절하게 에칭된 PTFE는 40° 미만의 물 접촉각을 나타내거나(처리되지 않은 PTFE의 경우 약 108°) 50mN/m 이상의 다인 수준에서 습윤성을 보여야 합니다. 생산 검증을 위해 생산 접착제 및 접착 프로세스를 사용한 박리 강도 쿠폰 테스트를 통해 로트 간 접착 성능 일관성을 직접 확인할 수 있습니다.
