현대 의료 기술에서는 최소 침습 수술과 중재적 치료가 여러 복잡한 질병을 치료하는 중요한 수단이 되었습니다. 이러한 고정밀, 고신뢰성 애플리케이션을 충족시키기 위해, 브레이드 강화 튜브 뛰어난 성능과 유연성으로 인해 점차 의료기기의 핵심 부품이 되었습니다. 브레이드 강화 튜빙은 두 재료 층 사이에 금속 또는 섬유 브레이드 구조를 삽입하여 튜브의 파열 압력 저항, 기둥 강도 및 토크 전달 성능을 크게 향상시킵니다. 관상 동맥, 전기 생리학, 심장 구조, 말초, 신경, 비뇨기, 호흡기 및 기타 분야에서 널리 사용됩니다.
핵심 장점 브레이드 강화 튜브 케블라 강화재와 스테인레스 스틸 편조를 결합한 것입니다. 케블라 섬유는 매우 높은 인장 강도와 가벼운 특성으로 인해 항공우주, 방탄 장비 및 기타 분야에서 널리 사용됩니다. 브레이드 강화 튜빙에서 Kevlar 섬유는 강화 층으로 사용되어 튜브의 강도를 향상시킬 뿐만 아니라 유연성과 충격 저항도 향상시킵니다. 스테인레스 스틸 브레이딩은 튜브의 내식성과 내마모성을 더욱 향상시켜 열악한 환경에서도 안정적인 성능을 유지할 수 있습니다.
또한, PTFE 라이닝 디자인은 브레이드 강화 튜브 우수한 화학적 호환성과 낮은 마찰 특성을 가지고 있습니다. 내층 재료인 PTFE(폴리테트라플루오로에틸렌)는 유체 또는 가스의 누출을 효과적으로 방지할 수 있으며 투과성이 매우 낮아 고순도 제품 운송, 식품 가공, 의료 장비 및 기타 분야에 적합합니다. 이러한 라이닝 설계는 파이프의 사용 수명을 늘릴 뿐만 아니라 유지 관리 비용도 줄여줍니다.
브레이드 강화 튜빙은 의료 분야에서 널리 사용됩니다. 의료용 편조 튜브의 높은 정밀도, 높은 토크 제어 성능 및 우수한 생체 적합성은 최소 침습 수술 및 중재적 치료와 같은 핵심 의료 장비의 중요한 부분입니다.
예를 들어, 브레이드 강화 튜브 PI 소재(폴리이미드)와 케블라 섬유가 결합된 소재는 강도와 내열성이 우수할 뿐만 아니라 절연 성능과 작동 유연성이 뛰어나 가이드와이어 루멘, 천자 도구, 중재용 쉬스와 같은 다양한 의료 기기에 적합합니다.
관상동맥 중재술에서 브레이드 강화 튜브는 풍선 카테터 및 대동맥 판막 전달 시스템과 같은 주요 장비에 사용됩니다. 높은 토크 제어 성능과 우수한 파열 압력 저항으로 복잡한 혈관 구조에서 원활하게 탐색할 수 있으며 수술의 안전성과 효율성을 보장합니다.
또한 전기 생리학적 매핑 카테터, 조종 가능한 외장, 가이드 카테터 및 기타 장비에 브레이드 강화 튜브를 적용하면 높은 정밀도와 높은 신뢰성 요구 사항에서 뛰어난 성능을 보여줍니다.
의 구조적 구성 요소는 무엇입니까 브레이드 강화 튜브 ?

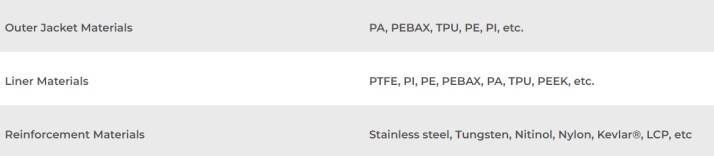

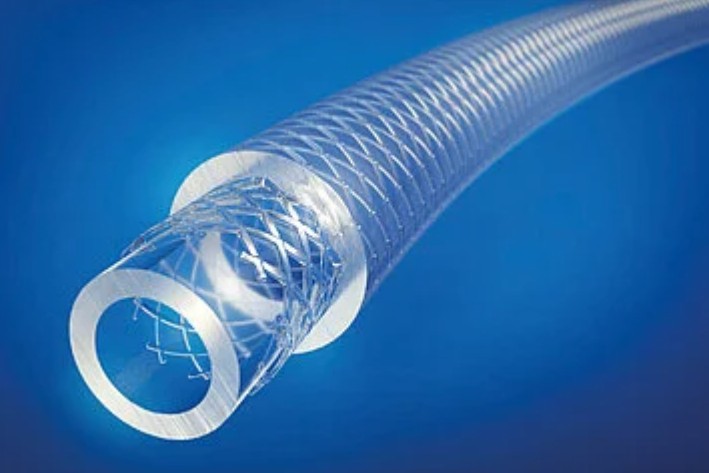

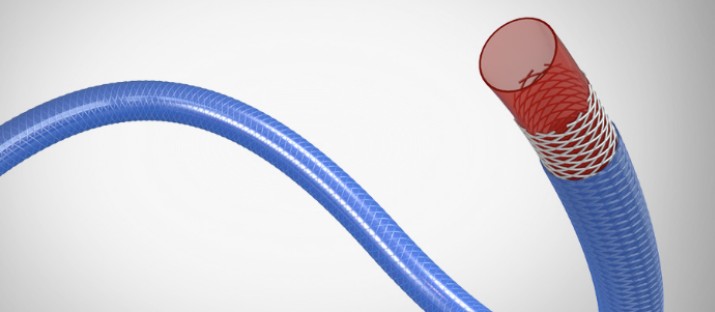

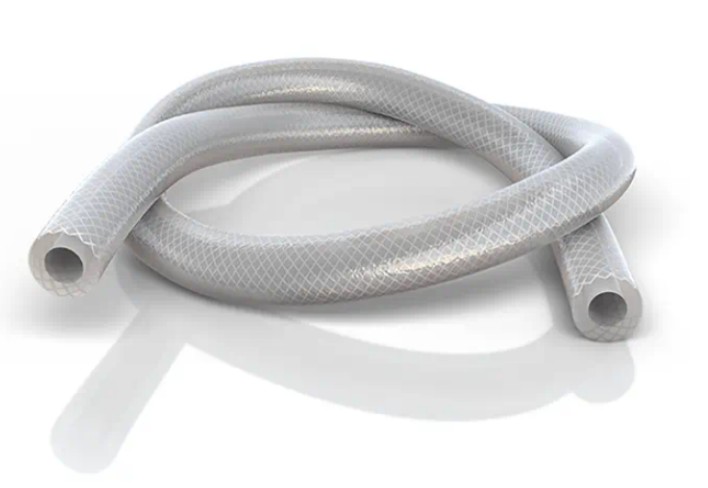

브레이드 강화 튜브s의 구조적 구성 요소에는 일반적으로 내부 레이어, 중간 레이어 및 외부 레이어가 포함되며 각 레이어에는 특정 기능과 재료 선택이 있습니다. 자세한 구조 구성은 다음과 같습니다.
내부 레이어(라이너): 내부 레이어는 유체와 직접 접촉하며 전송 중에 유체가 오염되지 않도록 우수한 매체 저항성과 밀봉 특성이 필요합니다. 일반적인 내부 층 재료로는 PTFE(폴리테트라플루오로에틸렌), FEP(불소화 에틸렌 프로필렌), PEBAX(폴리에테르이미드), TPU(열가소성 폴리우레탄), PA(폴리아미드) 및 PE(폴리에틸렌)가 있습니다.
중간층(보강층): 중간층은 편조 강화 파이프의 핵심 부분으로, 일반적으로 금속 와이어(예: 스테인레스 스틸 와이어, 니켈-티타늄 합금 와이어) 또는 섬유(예: Kevlar®, LCP)로 직조됩니다. 이 층은 필요한 인장 강도와 압력 지지력을 제공할 뿐만 아니라 파이프에 탁월한 굽힘 유연성과 내마모성을 제공합니다. 편조 방법은 1:1, 1:2, 2:2가 있으며 편조 밀도는 일반적으로 25~125PPI이며 수요에 따라 지속적으로 조정될 수 있습니다.
외층(보호층): 외층은 가장 바깥쪽에 위치하며, 주요 기능은 보강층과 내층이 외부 환경에 의해 손상되지 않도록 보호하는 것이다. 일반적인 외층 재료로는 PEBAX, 나일론, TPU, PET(폴리에스테르), 폴리에틸렌 등이 있으며 내마모성, 내후성 및 자외선 저항성이 우수합니다. 또한 특정 적용 요구 사항을 충족하기 위해 색상 식별, 난연제 및 정전기 방지제를 외부 레이어에 추가할 수 있습니다.
타이 레이어: 어떤 경우에는 재료 층 사이의 긴밀한 결합을 보장하기 위해 내부 층과 강화 층 사이에 연결 층이 설정됩니다. 타이층은 일반적으로 층간 결합력을 향상시키고 전체 구조의 안정성을 높이기 위해 특수 접착제나 코팅재로 만들어집니다.
기타 선택적 구조:
개발 링 또는 개발 지점: 일부 의료 응용 분야에서는 X선 또는 기타 이미징 기술로 관찰을 용이하게 하기 위해 일반적으로 백금-이리듐 합금, 금도금 또는 비방사성 폴리머 재료로 만들어진 파이프에 현상 링 또는 현상 지점이 추가됩니다.
보강 리브 디자인: 일부 고압 또는 고하중 적용 분야에서는 파이프 외부에 보강 리브를 추가하여 구조적 강도와 안정성을 더욱 향상시킵니다.
와이어 풀 링 제어 벤딩 시스템: 굽힘 각도의 정밀한 제어가 필요한 응용 분야에서는 와이어 풀 링 제어 굽힘 시스템을 설계하여 사용 중에 파이프가 안정적인 모양과 성능을 유지할 수 있도록 할 수 있습니다.
보강재의 핵심역할은 무엇인가? 브레이드 강화 튜브 ?

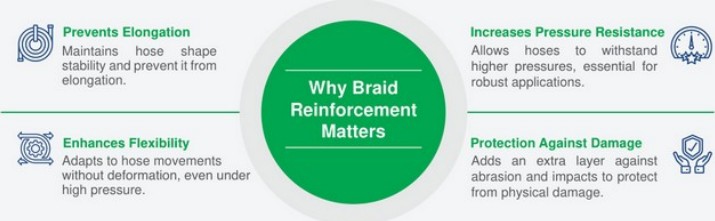

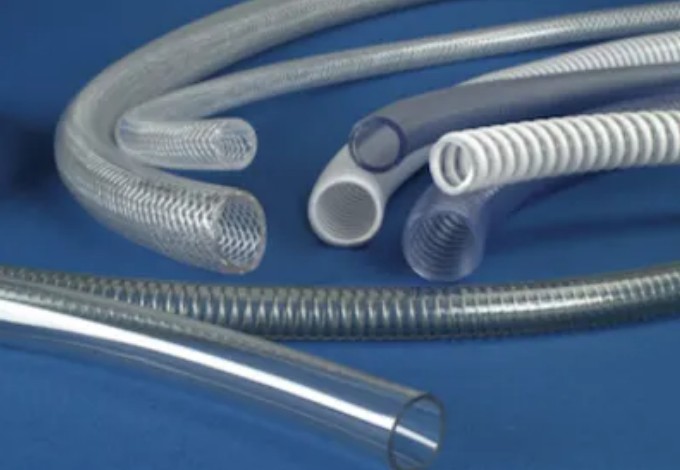

Braid Reinforced Tubing의 보강재는 성능 향상에 중요한 역할을 합니다. 보강재는 일반적으로 튜브의 중간층에 위치하며 튜브의 강도, 인성 및 압축 저항을 향상시키기 위해 편조 또는 권선으로 형성됩니다. 보강재의 주요 역할과 상세한 설명은 다음과 같습니다.
1. 압축 저항을 향상시킵니다.
편조 보강재(예: 스테인리스 스틸 와이어, Kevlar®, LCP 등)는 파이프의 압축 저항을 크게 향상시켜 고압에서도 구조적 안정성을 유지할 수 있습니다. 예를 들어, 304 강철 와이어와 의료용 고분자 재료로 만들어진 편조 강화 카테터는 카테터가 접히는 것을 효과적으로 방지하고 압축 저항을 향상시킬 수 있습니다. 또한, 고압 파이프라인에 브레이드 강화 튜빙을 적용하면 강화 재료가 최대 5000 PSI의 유압을 견딜 수 있음을 보여줍니다.
2. 강화된 비틀림 제어 성능:
편조형 강화재의 구조설계로 우수한 비틀림 제어 성능을 제공합니다. 대동맥 판막 전달 시스템 및 전기 생리학적 매핑 카테터와 같은 의료 기기에서 높은 비틀림 제어 성능은 브레이드 강화 튜브 복잡한 수술에서 카테터의 안정성과 정확성을 보장합니다. 또한 Braid Reinforced Tubing의 보강재는 편조 각도와 밀도를 조정하여 비틀림 성능을 최적화할 수도 있습니다.
3. 신장 및 변형 방지:
편조 보강재는 사용 중에 파이프가 늘어나거나 변형되는 것을 효과적으로 방지할 수 있습니다. 예를 들어, 유압 시스템에서 편조 강화 파이프는 고압 및 동적 하중 하에서도 형태의 안정성을 유지하고 재료 피로로 인한 변형을 방지할 수 있습니다. 이 기능은 신경혈관 마이크로카테터 및 조종 가능한 외장과 같이 정밀한 제어가 필요한 의료 기기에 특히 중요합니다.
4. 추가 보호 제공:
편조 보강재는 파이프의 기계적 특성을 향상시킬 뿐만 아니라 추가적인 물리적 보호 기능도 제공합니다. 예를 들어, 방폭형 연성 연결 파이프에서 중간 보강층은 일반적으로 와이어 브레이드 메쉬 또는 섬유 보강재로 구성되어 외부 충격과 마모를 효과적으로 방지하고 연결의 강도와 안정성을 보장할 수 있습니다. 또한 편조 보강재는 파이프의 표면 거칠기를 높이거나 미끄럼 방지 코팅을 추가하여 내마모성과 미끄럼 방지 특성을 더욱 향상시킬 수 있습니다.
5. 자재 활용 최적화:
편조 보강재의 구조 설계를 통해 부품의 힘 요구 사항에 따라 최적화할 수 있으므로 고강도 장점을 최대한 활용할 수 있습니다. 예를 들어, 복합 재료의 경우 섬유 편조 메쉬를 부품의 힘 방향에 따라 방향성 방식으로 배열하여 보강 재료의 활용 효율성을 향상시킬 수 있습니다. 이 디자인은 파이프의 전반적인 성능을 향상시킬 뿐만 아니라 재료 사용 비용도 절감합니다.
6. 다양한 작업 환경에 적응하십시오.
편조 보강재의 다양성과 조정 가능성으로 인해 다양한 작업 환경에 적응할 수 있습니다. 예를 들어 원자력용 고무호스의 경우 보강층은 일반적으로 섬유재료로 직조되거나 권취된다. 이러한 재료는 강도와 인성이 높아 호스의 인장 및 압축 특성을 효과적으로 향상시킬 수 있습니다. 또한 편조 보강재는 직조 방법(예: 평직, 능직, 십자직 등)을 조정하여 다양한 작업 조건에 적응할 수 있으므로 호스가 다양하고 복잡한 환경에서 안정적으로 작동할 수 있습니다.
적용 브레이드 강화 튜브
브레이드 강화 튜빙은 뛰어난 성능과 유연성으로 인해 여러 의료 분야에서 널리 사용됩니다. 높은 토크 제어 성능과 우수한 생체 적합성으로 인해 최소 침습 수술 및 중재 요법과 같은 주요 의료 장비의 중요한 부분이 됩니다.
1. 관상동맥 중재술: 브레이드 강화 튜브 관상동맥 중재에 중요한 역할을 합니다. 높은 압력 저항과 우수한 비틀림 제어 성능으로 인해 복잡한 혈관 구조를 원활하게 통과할 수 있어 수술의 안전성과 효율성이 보장됩니다. 예를 들어, 브레이드 강화 튜브는 풍선 카테터 및 대동맥 판막 전달 시스템과 같은 주요 장비에 사용됩니다.
2. 전기생리학적 개입: 전기생리학적 개입에서 브레이드 강화 튜브의 높은 비틀림 제어 성능과 우수한 전도성으로 인해 전기생리학적 매핑 카테터에 이상적인 선택이 됩니다. 복잡한 심장 구조에서 카테터의 안정적인 탐색을 보장하기 위해 정확한 토크 제어를 제공할 수 있습니다.
3. 구조적 심장 개입: 브레이드 강화 튜브 구조적 심장 개입에도 널리 사용됩니다. 높은 지지력과 우수한 굽힘 방지 성능을 통해 심장 판막과 같은 복잡한 구조의 이식을 효과적으로 지원할 수 있습니다.
4. 말초 혈관 중재: 말초 혈관 중재술에서 브레이드 강화 튜빙의 높은 유연성과 우수한 비틀림 저항 덕분에 복잡한 혈관 경로에 적응하고 수술의 원활한 진행을 보장할 수 있습니다.
5. 신경학적 개입: 응용 프로그램 브레이드 강화 튜브 특히 신경학적 개입이 두드러진다. 높은 비틀림 제어 성능과 우수한 생체 적합성으로 인해 복잡한 신경 혈관 구조를 통과할 수 있어 수술의 정확성과 안전성이 보장됩니다.
6. 비뇨기 개입: 비뇨기과 개입 시 편조 강화 튜브의 높은 유연성과 우수한 굽힘 방지 성능으로 인해 복잡한 비뇨기계 구조를 통과하여 수술이 원활하게 진행될 수 있습니다.
7. 호흡 중재: 응용 프로그램 Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. 마이크로카테터: 응용 프로그램 Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. 대동맥 판막 전달 시스템: 응용 프로그램 Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. 조종 가능한 외장: 응용 프로그램 브레이드 강화 튜브 조종 가능한 외장에서도 매우 두드러집니다. 높은 비틀림 제어 성능과 우수한 굽힘 방지 성능으로 복잡한 혈관 구조를 통과할 수 있어 수술의 정확성과 안전성이 보장됩니다.
11. 가이드 카테터: 편조 강화 튜브는 가이드 카테터에도 널리 사용됩니다. 높은 유연성과 우수한 굽힘 방지 성능으로 인해 복잡한 혈관 구조를 통과하여 수술이 원활하게 진행됩니다.
왜 그럴 수 있지? 브레이드 강화 튜브 고정밀 의료의 핵심 요소가 될까요?
브레이드 강화 튜빙은 우수한 성능과 유연한 맞춤형 서비스로 인해 현대 의료에서 없어서는 안될 중요한 제품이 되었습니다. 성능상의 이점은 주로 다음 측면에 반영됩니다.
높은 파열 압력 저항성 및 컬럼 강도: 브레이드 강화 튜빙은 두 재료 층 사이에 금속 또는 섬유 브레이드 구조를 삽입하여 튜브의 내압성을 크게 향상시킵니다. 이러한 설계를 통해 고압에서도 구조적 안정성을 유지할 수 있어 높은 신뢰성이 요구되는 용도에 적합합니다.
예를 들어, 의료 분야에서 Braid Reinforced Tubing은 복잡한 혈관 구조에서 안정성과 안전성을 보장하기 위해 경피 관상 동맥 카테터, 풍선 카테터, 신경 혈관 미세 카테터 및 기타 장치에 널리 사용됩니다.
탁월한 토크 전달 성능: Braid Reinforced Tubing의 중간층은 일반적으로 금속 와이어나 섬유로 직조되며 이러한 구조 설계로 인해 비틀림 제어 성능이 우수합니다.
대동맥 판막 전달 시스템 및 전기 생리학적 매핑 카테터와 같은 의료 기기에서 브레이드 강화 튜브의 높은 비틀림 제어 성능은 복잡한 작업에서 카테터의 정확성과 안정성을 보장합니다. 또한 Zeus에서 제공하는 편조형 강화 폴리이미드 튜브(PI)도 탁월한 토크 전달 능력을 갖추고 있어 높은 유연성과 강도가 요구되는 응용 분야에 적합합니다.
조정 가능한 경도: 브레이드 강화 튜브 다양한 경도를 맞춤화하기 위해 고객 요구에 따라 재료 조합과 편조 밀도를 조정할 수 있습니다. 이러한 유연성 덕분에 연성 카테터부터 견고한 지지 구조까지 다양한 적용 시나리오에 적응하여 특정 요구 사항을 충족할 수 있습니다.
예를 들어, PI 편조 튜브는 PI 재료의 높은 강도와 내열성을 편조 구조의 유연성과 결합하여 탁월한 비틀림 제어, 유연성, 강도 및 추진성을 갖춘 복합 튜브 재료가 됩니다.
짧은 납기 및 안정적인 생산: 내부 및 외부 레이어 재료를 독립적으로 생산할 수 있기 때문에 브레이드 강화 튜브의 생산 공정은 보다 효율적이며 납품 주기를 단축할 수 있습니다. 동시에 생산 환경은 일반적으로 10,000 수준의 클린룸 표준을 충족하여 제품 품질이 의료 기기 응용 분야의 요구 사항을 충족하는지 확인합니다. 이러한 효율적인 생산 방식은 생산 효율성을 향상시킬 뿐만 아니라 제조 비용을 절감하여 제품의 시장 경쟁력을 높여줍니다.
맞춤형 서비스: 맞춤형 서비스 브레이드 강화 튜브 하이라이트다. 고객은 다양한 응용 시나리오의 요구 사항을 충족하기 위해 특정 요구 사항에 따라 PTFE, PI, PEBAX, TPU, PA 등과 같은 내부 및 외부 레이어 재료와 강화 재료를 선택할 수 있습니다.
예를 들어, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
후처리: 제품의 성능과 적용성을 더욱 향상시키기 위해 브레이드 강화 튜빙은 일반적으로 팁 성형, 접착, 테이퍼 및 기타 공정과 같은 일련의 후처리 처리를 거칩니다. 이러한 처리를 통해 튜브의 연결성과 작동성을 향상시켜 복잡한 환경에서 더욱 안정적으로 사용할 수 있습니다. 예를 들어, PI 편조 튜브의 내부 및 외부 레이어는 모두 고급 딥 코팅 공정으로 코팅되어 우수한 화학적 호환성과 기계적 특성을 보장합니다.
앞으로의 발전 추세는 브레이드 강화 튜브 주로 다음과 같은 측면에 반영됩니다.
소재 혁신: 새로운 소재 기술의 개발로 브레이드 강화 튜브는 아라미드, 탄소 섬유 등과 같은 더 많은 고성능 섬유 소재를 사용하여 경량 및 고강도 특성을 향상시킬 것입니다. 동시에 재활용 가능하고 생분해성 재료와 같은 환경 친화적인 재료의 적용도 증가하여 산업이 지속 가능한 발전을 향해 나아가게 될 것입니다.
기술 진보: 응용 프로그램 intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
응용분야 확장: 응용 분야 브레이드 강화 튜브 특히 의료 장비(예: 내시경 및 카테터), 신에너지(풍력 및 태양 에너지 장비) 등 분야에서 더욱 확장될 것입니다. 도시화가 가속화되고 스마트 시티 건설 개념이 대중화됨에 따라 지하 파이프 네트워크 시스템의 지능형 관리에 대한 수요가 증가하고 있으며 이는 브레이드 강화 튜브에 대한 새로운 개발 기회를 가져올 것입니다.
지능과 지속가능성: 사물 인터넷 기술의 발전으로 Braid Reinforced Tubings는 더 많은 센서와 통신 모듈을 통합하여 파이프라인 상태의 실시간 모니터링 및 데이터 업로드를 실현하고 도시 파이프 네트워크 유지 관리에 대한 보다 정확한 정보 지원을 제공할 것입니다. 동시에 순환 경제 개념의 촉진으로 브레이드 강화 튜빙의 생산은 환경에 미치는 영향을 줄이기 위해 더 많은 재활용 재료를 사용하게 됩니다.
맞춤형 서비스: 앞으로 Braid Reinforced Tubings의 맞춤형 서비스는 다양한 적용 시나리오의 요구 사항을 충족하기 위해 더욱 유연해질 것입니다. 예를 들어, 재료 공식과 제조 공정을 최적화함으로써 강화 플라스틱 파이프는 더 까다로운 적용 환경에 적응할 수 있도록 더 나은 기계적 특성과 화학적 안정성을 갖게 됩니다. 또한 개인화된 소비 트렌드가 강화됨에 따라 편조 강화 파이프는 다양한 상황의 요구를 충족하기 위해 특수 사양 및 기능적 맞춤화와 같은 보다 맞춤화된 서비스를 제공할 것입니다.
재료 과학 및 엔지니어링 기술의 지속적인 발전으로 브레이드 강화 튜빙의 성능 및 적용 범위가 더욱 확장될 것입니다. 앞으로는 케블라 강화재와 스테인리스강 편조의 조합이 더 높은 강도와 더 가벼운 무게에 대한 요구를 충족하는 데 더 가까워질 것입니다. 동시에 PTFE 라이닝과 고압 파이프의 설계도 더욱 지능화되어 복잡한 작업 조건에서 고정밀 요구 사항을 충족할 것입니다.
의료분야에서는 브레이드 강화 튜브 특히 신경혈관, 심혈관 등 고정밀 분야에서 최소 침습 수술과 중재적 치료의 발전을 지속적으로 추진해 나갈 것입니다. 산업 분야에서는 고압, 부식 방지 및 충격 방지 시나리오에 대한 적용이 계속 확장되어 지능형 제조 및 녹색 제조에 대한 강력한 지원을 제공할 것입니다.
