현대의학에서 내시경 삽입관은 최소침습수술의 핵심 구성요소로서 중요한 역할을 담당하고 있습니다. 카메라와 광원을 인체 내부로 유도할 뿐만 아니라, 의사에게 선명한 영상을 제공하여 정확한 진단과 치료를 돕습니다. 지속적인 기술 발전에 따라 내시경 삽입관의 디자인과 기능도 다양한 수술의 요구 사항을 충족하도록 최적화되고 있습니다.

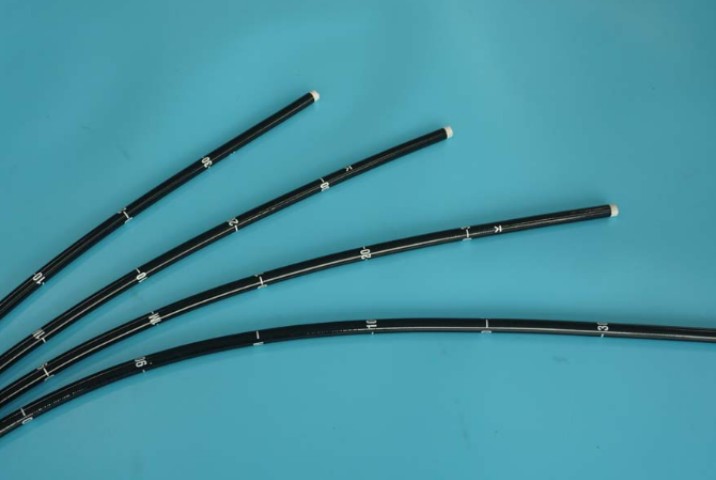

내시경 삽입 튜브는 의료 기기 내시경의 일부인 유연하고 확장된 구성 요소입니다. 광원, 카메라 및 다양한 도구를 수용합니다. 주요 기능은 내시경 검사, 대장 내시경 검사, 복강경 검사와 같은 시술 중에 이러한 요소가 신체에 들어갈 수 있는 경로를 제공하는 것입니다. 내시경 삽입관을 사용하면 의사는 대규모 수술 없이도 환자에게 다양한 치료를 할 수 있다.
내시경 삽입관의 재질 선택이 중요합니다. TPU, PA12 또는 PEBAX와 같은 일반적인 의료용 재료가 사용됩니다. 이러한 재료는 생물학적 평가 요구 사항을 충족할 뿐만 아니라 유연성과 굽힘 저항도 우수합니다. 튜브 벽의 내부 및 외부 층은 의료용 재료로 제작되었으며 중간 편조 층은 필요에 따라 다양한 사양의 스테인레스 스틸 와이어로 직조되어 추가적인 지지력과 꼬임 방지 기능을 제공할 수 있습니다.
일회용의 내시경 삽입 튜브 높은 안전성과 편의성으로 인해 비뇨기과 수술에 없어서는 안 될 핵심 도구가 되었습니다. 이러한 디자인은 교차 감염의 위험을 줄일 뿐만 아니라 수술 과정을 단순화하고 수술 효율성을 향상시킵니다. 또한, 일회용 삽입관을 사용함으로써 병원의 유지관리 비용도 절감할 수 있으며, 의료자원의 합리적인 이용도 보장됩니다.
가이드 피복은 내시경 삽입관에서 중요한 역할을 하며, 특히 내시경 영상의 품질을 향상시키는 데 중요한 역할을 합니다. 가이드 외장의 디자인은 다음을 보장합니다. 내시경 삽입 튜브 이미지의 선명도와 안정성을 유지하면서 복잡한 해부학적 구조에서 유연하게 작동할 수 있습니다. 이러한 디자인은 수술의 성공률을 높일 뿐만 아니라 환자의 불편함도 줄여준다.
의료용 내시경 삽입 튜브에는 원형, 비원형, 곡선형 및 기타 해부학적 영역과 수술 요구 사항에 맞게 조정할 수 있는 다양한 형태가 있습니다. 이러한 삽입 튜브의 디자인은 유연성과 내구성을 고려할 뿐만 아니라 수술 결과를 개선하기 위해 사용자의 편안함과 정확성에도 중점을 둡니다.
내시경 시스템의 일부로서 내시경 삽입 튜브의 설계 및 제조는 고도로 통합되어야 합니다. 최신 내시경 삽입관은 유연성과 굽힘 저항성이 우수할 뿐만 아니라 고화질 카메라와 광원을 통합하여 선명한 이미지와 조명을 제공합니다. 이러한 통합 설계를 통해 의사는 수술 중에 실시간으로 관찰하고 수술할 수 있어 수술의 정확성과 안전성이 향상됩니다.
내시경 삽입 튜브 키트의 출현으로 의사는 더 많은 선택권과 유연성을 갖게 되었습니다. 예를 들어 TrueFeel 시리즈 삽입 튜브 키트는 최적화된 설계를 통해 더 나은 작동 경험을 제공합니다. 이 키트는 다양한 수술 요구 사항에 맞춰 조정할 수 있을 뿐만 아니라 수술 중 진동을 줄이고 환자의 편안함을 향상시킵니다.
내시경 삽입관의 구조는 어떻게 되나요?

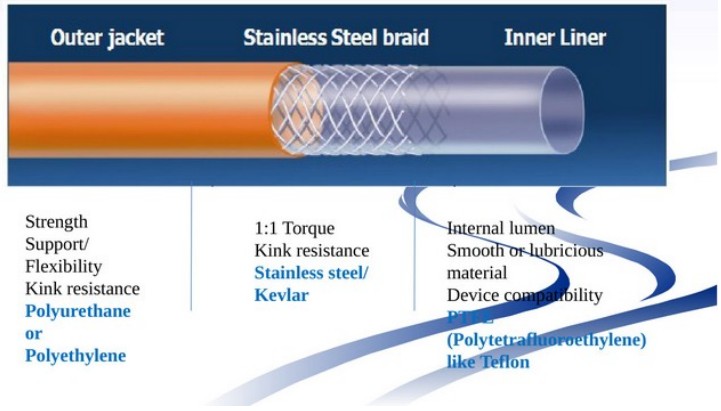

그만큼 내시경 삽입 튜브 내시경 시스템의 핵심 구성 요소입니다. 구조적 설계는 복잡한 해부학적 구조에서 명확한 시야와 작동 유연성을 보장하도록 설계되었습니다. 삽입 튜브는 일반적으로 외부에서 내부까지 다층 복합 구조로 구성됩니다.
외부 레이어: 의료용 폴리우레탄(PU) 또는 실리콘 재질로 표면이 매끄럽고 부식에 강해 삽입 시 마찰을 줄이고 체액 침투를 방지합니다.
땋은 층: 금속 와이어(예: 스테인레스 스틸 와이어)로 편조되어 방사형 강도와 꼬임 방지 기능을 제공하여 삽입 부분이 유연하게 구부러지지만 붕괴되지 않도록 보장합니다.
안감층: 내부 광섬유, 와이어 및 장비 채널을 보호하기 위해 부드러운 채널을 형성하기 위해 폴리테트라플루오로에틸렌(PTFE) 또는 폴리에틸렌(PE)으로 만들어졌습니다.

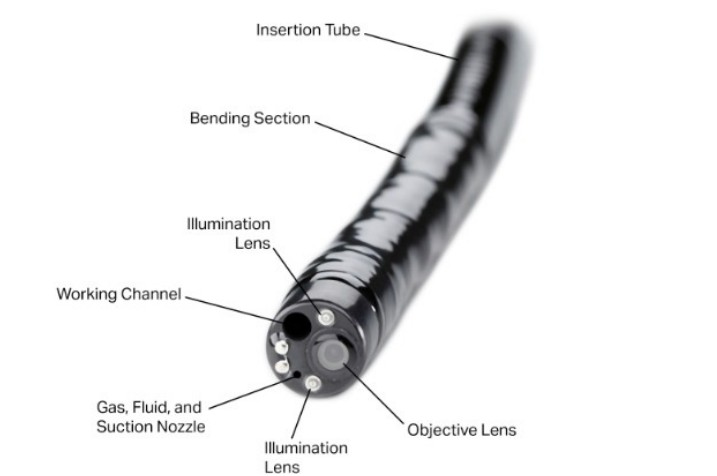

또한, 삽입관의 앞단에는 일반적으로 절곡부가 마련되는데, 이는 여러 개의 뱀뼈 구조가 서로 회전 가능하게 연결되어 구성되어 있다. 뱀뼈구조물의 내벽에는 가이드홈이 마련되고, 견인선은 가이드홈을 통과하여 뱀뼈구조물과 연결된다. 조작부에는 조절손잡이와 조절버튼이 구비되고, 조절손잡이는 견인선에 연결되고, 조절버튼은 내시경 펌프군의 전기신호에 연결된다.

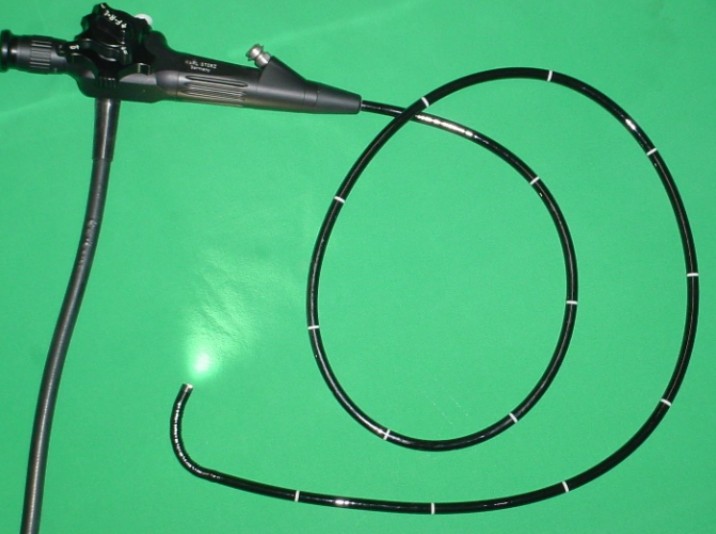

연성 내시경에서는 삽입관의 구조가 더 복잡하며 일반적으로 삽입관, 굴곡부, 팁 끝 부분이 포함됩니다. 삽입 튜브의 표면에는 방수, 내식성 및 식별 역할을 하는 비늘이 있는 검은색 수지 스킨 층이 있습니다. 중간 층은 내부 층 구성 요소를 보호하는 역할을 하는 금속 메쉬입니다. 내부 레이어는 굽힘 역할을 하는 나선형 시트입니다. 삽입관의 전단에는 4개의 나선관이 용접되어 있고, 나선관에는 강선이 삽입되어 있다. 나선형 튜브의 후단은 해당 고정 장치로 용접되어 브래킷에 설치되어 사용 중 기울어질 때 연질 내시경의 안정성 균형을 유지합니다.
강성 내시경의 삽입관 부분은 외부 튜브, 내부 튜브 및 조명 파이버로 구성됩니다. 조명 섬유는 내부 튜브와 외부 튜브 사이에 위치하며 그 기능은 전체 시야를 조명하는 것입니다. 강성 내시경의 삽입 튜브는 상대적으로 단단하고 구부릴 수 없습니다. 비교적 직선형 충치나 이비인후과, 관절강과 같은 부위의 검사 및 치료에 자주 사용됩니다.
내시경 삽입관 재질 선택
그만큼 내시경 삽입 튜브 최소 침습 수술에 있어서 없어서는 안될 핵심 구성 요소이며, 그 성능과 안전성은 선택한 재료에 따라 크게 좌우됩니다. 내시경 삽입 튜브는 일반적으로 다층 복합 구조로 구성되며 각 재료 층은 복잡한 해부학적 환경에서 유연성, 내구성 및 생체 적합성을 보장하는 특정 기능을 가지고 있습니다.
1. 재킷 소재: 유연성과 보호 기능 제공
그만큼 jacket material is the outermost layer of the endoscope insertion tube. Its main function is to protect the internal structure while providing good flexibility and bending resistance. Common jacket materials include:
그만큼rmoplastic polyurethane (TPU): TPU는 유연성, 내마모성, 인열저항성이 우수하여 자주 구부리고 반복적으로 사용해야 하는 삽입관에 적합합니다. 생체적합성도 좋아 인체 내부 환경에서 사용하기에 적합하다.
폴리아미드 12(PA12): PA12는 화학적 내식성과 기계적 강도가 우수한 고성능 엔지니어링 플라스틱입니다. 내구성이 요구되는 삽입관에 적합합니다.
폴리에테르아미드(PEBAX): PEBAX는 부드러움과 강도를 겸비한 반결정성 폴리에스터입니다. 높은 유연성과 내피로성이 요구되는 삽입관에 자주 사용됩니다.
그만큼se materials not only provide good flexibility, but also remain stable during cleaning and disinfection, reducing the risk of material aging and performance degradation.
2. 보강재: 구조적 지지력과 꼬임 방지 기능 제공
보강재는 일반적으로 중간층에 추가됩니다. 내시경 삽입 튜브 구조적 지지력과 꼬임 방지 능력을 제공합니다. 가장 일반적으로 사용되는 보강재는 다음과 같습니다.
스테인레스 스틸 와이어: 스테인레스 스틸 와이어는 기계적 강도와 내식성이 우수하여 사용 중에 삽입 튜브가 무너지거나 꼬이는 것을 효과적으로 방지할 수 있습니다. 스테인레스 스틸 와이어는 메쉬 구조로 짜여져 삽입 튜브의 방사형 지지력을 향상시켜 복잡한 해부학적 경로에서 안정성을 유지할 수 있습니다.
3. 라이닝 재료: 매끄러운 루멘과 방해받지 않는 통로를 보장합니다.
그만큼 lining material is the innermost layer of the endoscope insertion tube, which directly contacts the optical fiber, wire and instrument channel. Its main function is to provide a smooth inner surface, reduce friction and damage, and ensure unobstructed passage. Commonly used lining materials include:
폴리테트라플루오로에틸렌(PTFE): PTFE는 현재 가장 일반적으로 사용되는 라이닝 재료 중 하나입니다. 마찰계수가 매우 낮고 화학적 불활성이 우수하여 광섬유 및 전선의 마모를 효과적으로 방지할 수 있으며 세척 및 소독이 쉽습니다.
폴리아미드 12(PA12): PA12는 윤활성과 내마모성이 우수하여 자주 미끄러지거나 반복 사용이 필요한 삽입관에 적합합니다.
폴리에테르아미드(PEBAX): PEBAX는 유연성과 내피로성이 우수하여 높은 유연성과 내구성이 요구되는 삽입관에 적합합니다.
폴리비닐리덴 플루오라이드(PVDF): PVDF는 화학적 내식성과 기계적 강도가 뛰어난 고성능 불소중합체로, 재료 성능 요구 사항이 높은 고급 삽입 튜브에 적합합니다.
4. 재료의 조합 및 구조설계
그만큼 material selection of 내시경 삽입 튜브 일반적으로 단일이 아니지만 특정 응용 프로그램 요구 사항에 따라 결합됩니다. 예를 들어:
"코트 안감" 구조: 그만큼 jacket material provides flexibility and protection, and the lining material provides a smooth inner surface. The combination of the two can achieve good operating performance and service life.
"코팅 강화층 라이닝" 구조: 일부 고급 삽입 튜브에서는 삽입 튜브의 굽힘 저항 및 꼬임 저항을 더욱 향상시키기 위해 강화 층(예: 스테인레스 스틸 와이어 브레이드)이 중간에 추가됩니다.
5. 재료 선택의 기초
내시경 삽입관의 재질을 선택할 때 일반적으로 다음 사항을 고려합니다.
생체적합성: 그만큼 material must meet the safety standards for human contact to avoid allergies or tissue damage.
유연성 및 굽힘 저항성: 그만큼 insertion tube needs to be flexibly bent in the human body, so the material must have good flexibility and fatigue resistance.
내식성: 그만큼 insertion tube will be exposed to a variety of chemical reagents during cleaning and disinfection, so the material must have good chemical corrosion resistance.
윤활성과 부드러움: 그만큼 lining material must have good lubricity to reduce friction damage to the optical fiber and wire.
세척성 및 살균성: 그만큼 material must be able to withstand high-temperature and high-pressure steam sterilization, chemical disinfectant immersion and other treatment methods to ensure sterile use.
6. 재료가 성능에 미치는 영향
다양한 재료 조합은 성능에 큰 영향을 미칩니다. 내시경 삽입 튜브 :
유연성 및 굽힘 저항성: TPU, PA12, PEBAX 등의 소재는 유연성이 뛰어나 자주 구부려야 하는 삽입관에 적합합니다.
힘과 지원: 그만큼 stainless steel wire reinforcement layer can provide good radial support to prevent the insertion tube from collapsing in complex paths.
부드러움 및 채널 부드러움: PTFE, PA12, PEBAX 등의 라이닝 소재는 매끄러운 내부 표면을 제공하고 마찰과 손상을 줄이며 매끄러운 채널을 보장할 수 있습니다.
내구성과 수명: PA12, PEBAX 등의 소재는 내구성이 좋아 장시간 사용하거나 고주파 수술에 사용되는 삽입관에 적합합니다.
사용상의 주의사항은 무엇인가요? 내시경 삽입 튜브 ?
그만큼 precautions for using the endoscope insertion tube mainly include the following aspects:
1. 과도하게 구부리거나 비틀지 마십시오. 사용 중에는 손상을 방지하기 위해 삽입 튜브를 과도하게 구부리거나 비틀지 마십시오. 삽입관은 인체 내부를 명확하게 볼 수 있고 조작상의 유연성을 제공하도록 설계되었으므로 자연스러운 상태를 유지해야 합니다.
2. 올바른 삽입 및 제거: 내시경 삽입 시에는 환자나 장비에 손상이 가지 않도록 무리한 힘을 가하지 말고 천천히 천천히 삽입해야 합니다. 마찬가지로, 삽입 튜브를 제거할 때 걸림이나 손상을 방지하기 위해 강제로 당기지 않도록 조심스럽게 작동해야 합니다.
3. 깨끗하고 건조한 상태로 유지하십시오. 사용 전후에는 삽입 튜브를 깨끗하고 건조한 상태로 유지하여 오염과 손상을 방지해야 합니다. 사용 후에는 깨끗이 세척하여 직사광선 및 고온의 환경을 피하여 적절히 보관해야 합니다.
4. 유해 물질과의 접촉을 피하십시오: 그만큼 insertion tube should avoid contact with any other liquid other than water, salt water, motor oil or diesel to avoid damage. In addition, splashing water droplets should be prevented from contacting the port to avoid damage to the equipment.
5. 작동 지침을 따르십시오. 내시경을 사용할 때는 장치의 안전하고 효과적인 사용을 보장하기 위해 제조업체에서 제공한 사용 설명서를 엄격히 준수해야 합니다. 예를 들어, 삽입 튜브의 유연성을 조정할 때는 환자에게 불편을 주거나 장치가 손상되지 않도록 천천히 조정하고 급격한 변경을 피해야 합니다.
6. 보관 조건에 주의하십시오. 사용하지 않을 때는 삽입 튜브의 성능과 수명을 유지하기 위해 직사광선과 고온을 피하고 건조하고 깨끗하며 먼지가 없는 환경에 보관해야 합니다.
7. 부적절한 작동을 피하십시오: 사용 중에는 삽입 튜브를 단차가 있는 위치, 튀어나온 위치 또는 너무 빡빡해서 삽입할 수 없는 위치에 삽입하지 마십시오. 또한, 사용 온도 범위를 초과하는 환경에서 삽입 튜브를 사용하는 것은 제품 손상이나 성능 저하를 방지하기 위해 피해야 합니다.
8. 정기 유지보수 및 검사: 사용 후에는 삽입 튜브의 상태를 정기적으로 점검하여 손상이 없는지 확인하고 제조업체가 권장하는 대로 유지 관리 및 보정해야 합니다. 이는 장치의 수명을 연장하고 이후 사용 시 신뢰성을 보장하는 데 도움이 됩니다.
유지 관리 방법은 무엇입니까? 내시경 삽입 튜브 ?
청소: 그만큼 insertion tube should be cleaned immediately after use to remove dust, oil or other contaminants that may be attached. Use a clean soft cloth or cotton swab for cleaning, and avoid using hard cloth or hard brushes to avoid damaging the equipment. If there is sewage, oil or other liquids on the insertion tube, it should be cleaned with a soft cloth or cotton swab dipped in neutral detergent, and then wiped dry with a clean soft gauze dipped in clean water.
건조: 세척 후에는 박테리아 성장과 장비 부식을 방지하기 위해 삽입 튜브의 모든 부분을 완전히 건조시켜야 합니다. 휴대용 내시경 건조 장치를 사용하여 건조할 수 있습니다.
구부리거나 비틀지 마십시오. 사용 중에는 손상을 방지하기 위해 삽입 튜브를 과도하게 구부리거나 비틀지 마십시오. 매번 사용하기 전에 삽입 튜브가 직선인지 확인하여 바이트 라인에 가해지는 압력을 줄이십시오.
적절한 보관: 사용하지 않을 때에는 삽입 튜브를 건조하고 방진된 환경에 보관해야 하며 전용 보호 커버나 상자를 사용해야 합니다. 삽입 튜브는 팽팽한 코일로 감기는 것을 방지하기 위해 보관 중에 직선을 유지해야 합니다.
정기점검: 삽입 튜브의 상태를 정기적으로 점검하여 손상되지 않았는지 확인하고 제조업체의 권장 사항에 따라 유지 관리 및 보정하십시오. 삽입 튜브가 손상되었거나 비정상적인 것으로 확인된 경우, 제때에 제조업체 또는 공인 판매점에 연락하여 수리하십시오.
부적절한 작동을 피하십시오: 사용 중에는 삽입 튜브를 단차가 있는 위치, 튀어나온 위치 또는 너무 빡빡해서 삽입할 수 없는 위치에 삽입하지 마십시오. 또한 제품 손상이나 성능 저하를 방지하기 위해 사용 온도 범위를 초과하는 환경에서 삽입 튜브를 사용하지 마십시오.
위의 유지관리 방법을 준수하여 기기의 올바른 사용과 유지관리를 하십시오. 내시경 삽입 튜브 확보하여 수술의 안전성과 성공률을 높일 수 있습니다.
내시경 삽입관의 일반적인 결함에는 주로 다음과 같은 측면이 포함됩니다.
삽입 튜브의 변형: 삽입 튜브의 변형은 일반적으로 과도한 굽힘이나 비틀림과 같은 외부 힘에 의해 발생합니다. 이러한 변형은 기기 파이프라인의 변형, 가이드 라이트의 파손, 물 및 가스 파이프라인의 변형을 유발할 수 있으며 심지어 이미지 품질과 광도에도 영향을 미칠 수 있습니다.
삽입 튜브 외부 피부의 황변, 노화 및 결정화: 일상적인 청소와 소독 시 잔여 점액과 단백질이 완전히 제거되지 않아 이러한 물질이 결정화되어 삽입관 외피가 노랗게 변색되고 노화되는 원인이 됩니다. 장기간 사용하면 소독제, 효소액, 알코올에 침수되어 삽입 튜브의 외부 피부도 정상적으로 노화됩니다.
라이트 가이드 또는 이미지 가이드 손상: 그만큼 light guide is dim, yellow, or does not guide light, and black spots appear on the image guide. This may be due to the insertion tube being bent at too large an angle, squeezed, collided, clamped, or bitten by the patient, which may cause the optical fiber to break.
삽입 튜브 코일에 핀홀, 파손 및 주름이 나타납니다. 이러한 현상은 일반적으로 삽입 튜브와 날카로운 물체의 충돌, 청소 코일의 각도가 너무 작음, 환자의 마우스 패드가 떨어지거나 환자가 거울 본체를 물거나 거울을 배치할 때 고정되는 경우에 발생합니다.
삽입 튜브 루트의 개방형 용접: 삽입 튜브 루트의 개방형 용접은 내시경의 밀봉에 영향을 미치고 누수의 원인이 됩니다.
삽입 튜브의 찌그러짐 및 구부러짐: 삽입 튜브의 패임이나 구부러짐은 내시경의 삽입성에 영향을 미칩니다. 동시에 내부 미러 표면이 절단되어 라이트 가이드가 파손되고, CCD 대물 렌즈가 떨어지며, CCD가 손상되어 그림자, 결함, 이미지 소실 등의 이상이 발생할 수 있습니다.
삽입 튜브의 외부 피부 손상: 부적절한 세척 및 소독, 잘못된 소독 방법 등으로 인해 삽입관 외부 피부가 손상될 수 있습니다.
그만큼se faults not only affect the normal use of the endoscope, but may also cause harm to the patient. Therefore, correct operation and maintenance are the key to preventing these faults.

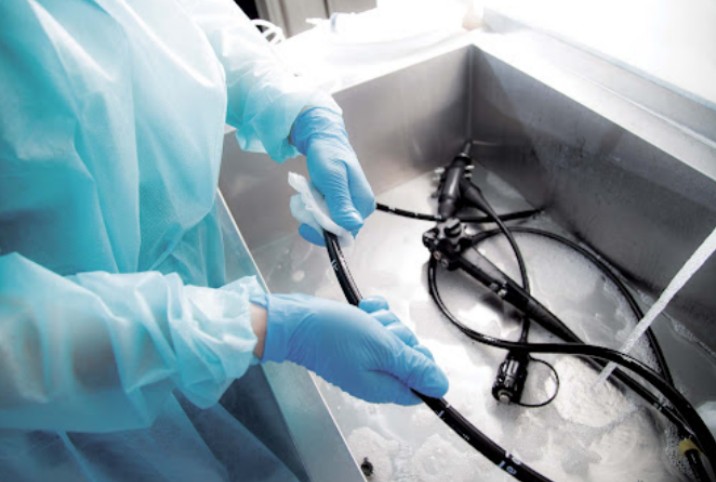

청소 및 소독 과정은 어떻게 되나요? 내시경 삽입 튜브 ?
그만큼 cleaning and disinfection process of the endoscope insertion tube is a key step to ensure medical safety and prevent cross infection. The following is a detailed cleaning and disinfection process:
전처리: 사용 후 즉시 내시경 표면과 관로를 흐르는 물로 헹구어 혈액, 점액 등의 오염물질을 제거하십시오. 잔여물이 건조되어 생물막이 형성되는 것을 방지하기 위해 특수 브러시를 사용하여 파이프라인을 반복적으로 문지릅니다. 미생물의 성장을 방지하기 위해 전처리 시간을 10분 이내로 조절합니다.
청소: 내시경을 분해하고 분리 가능한 모든 부품을 분해합니다. 다효소 세척제를 함유한 따뜻한 물(수온 40℃ 이하)에 담근 후 고압 물총으로 배관 내부를 헹구고 부드러운 솔로 손으로 이음새를 닦아줍니다. 세척제는 즉시 준비하여 사용하며, 1회 사용시간은 4시간을 초과하지 않습니다. 청소 후 깨끗한 물로 세 번 헹궈서 세제 잔여물이 남지 않도록 하세요.

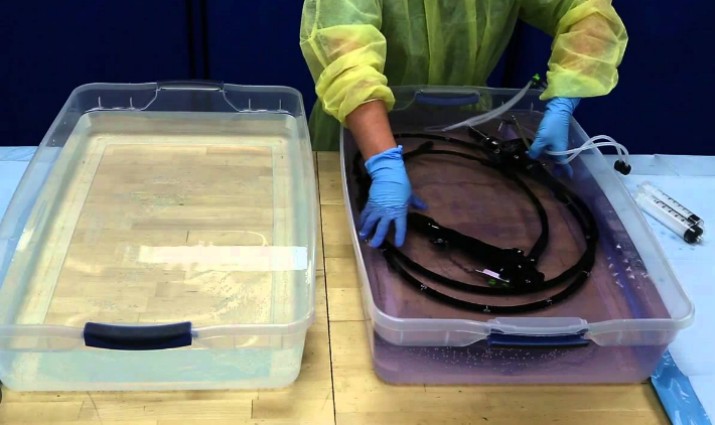

효소 청소: 효소 세척액에 내시경 전체를 담그고 내시경 표면을 닦아냅니다. 전체 관류 장치를 유지하면서 내시경 파이프라인을 헹굽니다. 내시경 설명서에 기재된 효소 세척액을 선택해 주세요. 효소 세척액을 반복적으로 사용하면 세척 효과에 더 큰 영향을 미칩니다.
소독: 소독에는 GA와 같은 고급 소독제를 사용하십시오. 소독 방법과 시간은 제품 설명서에 따라야 합니다. 파워 펌프나 주사기를 사용하여 거품이 나오지 않을 때까지 각 파이프에 소독제를 채웁니다.
홍조: 전동 펌프나 압력 물총을 사용하여 소독제가 남지 않을 때까지 최소 2분 동안 정수 또는 멸균수로 각 파이프를 세척합니다. 압력 공기총을 사용하여 모든 파이프가 완전히 건조될 때까지 최소 30초 동안 깨끗한 압축 공기로 모든 파이프를 팽창시킵니다.
누설 테스트: 세척 및 소독 과정에서 내시경에 누출이 없는지 확인하기 위해 누출 테스트가 필요합니다. 누출이 발견되면 내시경을 제거하고 수리를 위해 유지 관리 부서로 보내야 합니다.
건조 및 보관: 여과된 건조한 공기를 사용하고, 물방울이 남지 않을 때까지 파이프 내부를 에어건으로 불어냅니다. 구부러지는 손상을 방지하려면 유연한 내시경을 수직으로 걸어야 합니다. 보관 캐비닛은 온도 <24°C, 습도 <70%를 유지해야 하며 보관 환경을 매일 모니터링해야 합니다.
저장: 세척 및 소독된 내시경은 멸균 상태를 유지하고 2차 오염을 방지하기 위해 전용 보관 장소에 보관해야 합니다.
그만큼 내시경 삽입 튜브 내시경 시스템의 핵심 구성 요소입니다. 주요 기능은 카메라, 광원 및 다양한 작동 도구를 인체에 전달하여 내부 장기를 관찰하고 치료하는 것입니다.
그만큼 insertion tube is usually composed of a multi-layer composite structure, including outer jacket material, reinforcement material and lining material from the outside to the inside. Outer jacket materials such as thermoplastic polyurethane (TPU), polyamide 12 (PA12) or polyetheramide (PEBAX) provide flexibility and protection; reinforcement materials such as stainless steel wire braid provide radial strength and anti-kink ability; lining materials such as polytetrafluoroethylene (PTFE) or polyethylene (PE) ensure that the inner cavity is smooth, reduce friction, and facilitate the passage of optical fibers and instruments.
그만큼 design of the 내시경 삽입 튜브 다양한 해부학적 구조의 요구 사항을 충족하려면 유연성과 강성의 균형을 맞춰야 합니다. 예를 들어, 비뇨기과 수술에서 일회용 내시경 삽입 튜브는 PTFE 또는 PEBAX 재료로 만들어지는 경우가 많습니다. 이는 강력한 생체 적합성, 매끄러운 표면, 낮은 마찰 등의 장점을 가지며 수술 중 조직 손상을 줄일 수 있습니다. 또한 많은 삽입 튜브에는 X선 보조 위치 지정이 필요한 시술 중에 실시간 정확한 피드백을 제공하기 위한 방사선 마커가 장착되어 있습니다.
