왜? 강화 폴리이미드 튜빙 의료용 카테터에 가장 선호되는 선택입니다
의료용 강화 폴리이미드 튜빙은 매우 얇은 벽과 높은 인장 강도, 정밀한 토크 전달 및 강력한 꼬임 저항을 결합하므로 카테터에 사용됩니다. 이를 통해 장치 엔지니어는 밀기 가능성이나 구조적 무결성을 희생하지 않고도 좁고 구불구불한 혈관 경로를 탐색하는 카테터 샤프트를 구축할 수 있습니다. 폴리이미드 수지 자체는 이미 뛰어난 치수 안정성과 내화학성을 제공하며 편조 또는 코일형 금속 보강층을 추가하면 중재 시술에서 요구되는 밀기, 토크 및 굽힘 동작에 필요한 기계적 강도를 튜브에 부여합니다. 이러한 조합은 강화 폴리이미드가 심혈관, 신경혈관 및 말초혈관 시술에 사용되는 유도 카테터, 마이크로카테터, 전달 시스 및 접근 장치 전반에 걸쳐 표준 구성 방법이 된 이유입니다.
아래 섹션에서는 재료 과학, 강화 구조, 비강화 튜브와 비교한 성능 차이, 일반적인 적용 영역 및 완성된 강화 폴리이미드 카테터 샤프트를 형성하는 제조 고려 사항을 안내합니다.
의료용 강화 폴리이미드 튜빙이란?

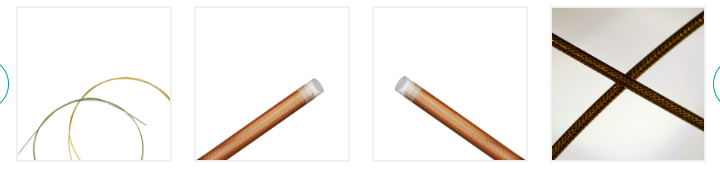

카테터용 강화 폴리이미드 튜브는 기본 폴리이미드 층, 스테인레스 스틸 또는 니켈 티타늄 와이어와 같은 금속 강화 층, 그리고 종종 2차 폴리머 재킷으로 구성된 복합 관형 구조입니다. 일반적으로 용제 주조 또는 압출 공정을 통해 먼저 적용되는 폴리이미드 층은 매우 얇고 치수적으로 안정적인 내부 벽을 형성합니다. 그런 다음 편조 또는 코일링 공정을 통해 기본 레이어 주위에 가는 와이어를 감싼 후 외부 폴리머 코팅이 보강재를 제자리에 고정하고 매끄럽고 연속적인 외부 표면을 만듭니다.
이러한 계층적 접근 방식은 구성이 다음과 같이 자주 설명되는 이유입니다. 편조 폴리이미드 카테터 튜빙 또는 와이어 레이어에 사용되는 패턴에 따라 코일 강화 폴리이미드 튜빙이 있습니다. 편조 구조는 일반적으로 토크 전달 및 파열 압력 저항을 선호하는 반면 코일 구조는 곡선 구조를 따라 유연성과 꼬임 저항을 선호합니다.
핵심 구성 레이어
- 내부 폴리이미드 라이너: 매끄럽고 마찰이 적은 루멘 표면과 얇고 치수적으로 안정적인 베이스 벽을 제공합니다.
- 강화층: 토크 제어, 파열 강도 및 꼬임 저항을 추가하는 편조 또는 코일형 가는 와이어
- 외부 폴리머 재킷: 보강재를 제자리에 고정하고 혈관계를 통해 추적할 수 있는 부드러운 외부 프로파일을 생성합니다.
폴리이미드를 카테터에 적합하게 만드는 주요 재료 특성
폴리이미드는 얇은 벽 강도, 열 안정성 및 내화학성의 균형 때문에 강화 카테터 튜브의 기본 레이어로 선택되었습니다. 압출 의료용 튜브에 사용되는 다른 많은 엔지니어링 폴리머와 비교할 때, 폴리이미드는 더 얇은 벽이 유사한 기계적 부하를 지탱할 수 있게 하여 루멘 크기를 포기하지 않고 더 작은 카테터 외부 직경을 직접적으로 지지합니다.
강화되지 않은 폴리이미드는 상대적으로 단단하고 날카로운 굽힘 반경에서 꼬이기 쉽기 때문에 카테터 엔지니어는 기본 폴리머의 강도와 얇은 벽 장점을 유지하면서 적당한 유연성 등급을 보상하기 위해 편조 또는 코일형 강화를 추가합니다. 이것이 주된 이유 중 하나입니다. 의료용 강화 폴리이미드 튜브 대부분의 카테터 샤프트 설계에서는 폴리이미드만 사용하는 대신에 지정됩니다.
편조 및 코일링이 카테터 샤프트 성능을 향상시키는 방법
카테터 샤프트를 설계할 때 엔지니어가 직면하는 세 가지 실질적인 문제(구부리는 동안 내강 개방성 유지, 근위부 끝에서 원위부 팁으로 회전 토크 전달, 조영제 주입 또는 풍선 팽창 중에 생성되는 내부 압력 저항)를 해결하기 위해 폴리이미드 튜브에 보강재가 추가됩니다. 일반적으로 십자형 패턴으로 짜여진 미세한 스테인리스 스틸 또는 니켈 티타늄 와이어로 만들어진 편조 층은 튜브 둘레 주위에 응력을 고르게 분산시키며 특히 카테터 및 전달 시스템을 안내할 때 일대일 토크 전달에 효과적입니다.
이와 대조적으로 코일형 레이어는 튜브 길이를 따라 나선형 패턴으로 단일 또는 이중 와이어를 감쌉니다. 코일 보강은 일반적으로 원위 마이크로카테터 세그먼트와 같이 단단한 해부학적 곡선을 통해 구부려야 하는 카테터 섹션에서 선호됩니다. 왜냐하면 코일의 개방 피치가 샤프트가 부드럽게 구부러지도록 하면서 꼬임을 방지하기 때문입니다.
강화 패턴 비교
많은 완성된 카테터 샤프트는 전체 길이에 걸쳐 단일 보강 유형에 의존하지 않습니다. 대신, 근위 분절은 추진력과 토크를 위해 더 단단한 브레이드를 사용할 수 있으며, 원위 분절은 유연성을 위해 개방형 코일로 전환됩니다. 이 기술을 가변 강성 또는 전환 영역 설계라고 합니다. 이러한 하이브리드 접근 방식은 다음에서 일반적입니다. 마이크로카테터용 강화 폴리이미드 튜브 원위 팁은 작고 구불구불한 혈관을 탐색해야 하는 반면 근위 샤프트는 여전히 미는 힘을 전달해야 합니다.
성능 비교: 강화 및 비강화 폴리이미드 튜빙
강화 레이어 추가의 실질적인 가치는 카테터 응용 분야에서 가장 중요한 성능 요소 전반에 걸쳐 강화 및 비강화 폴리이미드 튜브를 비교할 때 더욱 명확해집니다. 비강화 폴리이미드 튜빙은 특정 유도관 또는 보호 피복과 같은 직선형, 낮은 토크 응용 분야에서 잘 작동하지만 반복적인 굴곡, 토크 전달 또는 더 높은 파열 압력 저항이 필요한 시나리오에서는 제한됩니다.
비교 요약
| 성능 요인 | 비강화 Polyimide | 강화 Polyimide |
|---|---|---|
| 토크 Transmission | 제한적 | 강력하고 일대일에 가깝습니다. |
| 꼬임 저항 | 보통 | 곡선을 따라 개선됨 |
| 파열 압력 Tolerance | 낮은 | 높음er |
| 일반적인 응용 | 간단한 외장, 라이너 | 카테터 샤프트, 전달 시스템 |
의료용 강화 폴리이미드 튜빙이 사용되는 곳
강화 폴리이미드 튜빙은 동일한 핵심 이점, 얇은 벽, 높은 강도 및 예측 가능한 유연성이 다양한 임상 요구에 적용되기 때문에 다양한 최소 침습 장치 범주에 걸쳐 사용됩니다. 다음 표에는 이 튜브 구조가 일반적으로 발견되는 일반적인 장치 범주가 나열되어 있습니다.
| 장치 카테고리 | 왜? Reinforced Polyimide Is Used |
|---|---|
| 가이드 카테터 | 토크 control and thin wall for larger inner lumen |
| 마이크로카테터 | 플렉스ibility with kink resistance in small vessels |
| 배달 칼집 | 장치 배포 중 버스트 강도 |
| 카테터에 접근 | 구불구불한 길을 따라 일관된 추진력 |
| 조종 가능한 카테터 샤프트 | 팁 제어를 위한 예측 가능한 굽힘 동작 |
임상적 요구사항은 절차에 따라 다르기 때문에 많은 기기 팀은 다음과 같은 방법으로 작업합니다. 의료용 강화 PI 튜브 공급업체 모든 제품 라인에 걸쳐 단일 고정 사양을 사용하는 대신 특정 카테터 디자인에 맞게 브레이드 밀도, 코일 피치, 벽 두께 및 재킷 재료를 조정할 수 있습니다.
맞춤형 강화 폴리이미드 튜빙에 대한 설계 고려 사항
강화 폴리이미드 튜빙의 올바른 구성을 선택하는 것은 상호 작용하는 여러 설계 변수에 따라 달라집니다. 편조 밀도와 같은 하나의 변수를 변경하면 벽 두께나 유연성과 같은 다른 변수에 영향을 주기 때문에 엔지니어는 일반적으로 다음 요소를 개별적으로 평가하기보다는 함께 평가합니다.
- 와이어 패턴: 토크가 큰 부분을 위해 편조되고, 유연한 말단 부분을 위해 코일로 되어 있습니다.
- 와이어 재질: 강성을 위한 스테인레스 스틸, 탄성 회복을 위한 니켈 티타늄
- 선택 개수 또는 피치: 조밀한 패턴은 토크 응답과 버스트 강도를 증가시킵니다.
- 벽 두께: 얇은 벽은 루멘 크기를 최대화하지만 세심한 강화 균형이 필요합니다.
- 외부 재킷 소재: 윤활성, 결합 강도 및 전체 샤프트 강성에 영향을 미칩니다.
- 전환 영역: 점진적인 강성 변화로 접합점에서 꼬임 위험이 줄어듭니다.
카테터 샤프트는 길이에 따라 다른 기계적 동작이 필요한 경우가 많기 때문에 맞춤형 강화 폴리이미드 튜빙 빌드는 단일한 통일된 사양이 아닌 일반적인 관행입니다. 이는 일반적으로 생산 중 섹션별로 브레이드 또는 코일 매개변수를 변경한 다음 세그먼트를 연속 샤프트에 결합함으로써 달성됩니다.
제조 공정 개요
강화 폴리이미드 튜브 생산은 일반적으로 기본 폴리이미드 라이너로 시작하여 카테터 조립 준비가 완료된 재킷형 복합 튜브로 끝나는 순서를 따릅니다. 특정 프로세스 매개변수는 제조업체마다 다르지만 일반적인 작업 흐름에는 다음 단계가 포함됩니다.
단계 설명
- 라이너 형성: 폴리이미드 베이스 튜브는 정확한 내부 및 외부 직경으로 형성 및 경화됩니다.
- 편조 또는 코일링: 미세한 와이어를 지정된 패턴과 피치로 라이너 위에 도포합니다.
- 재킷: 보강재를 캡슐화하고 외부 표면을 매끄럽게 하기 위해 외부 폴리머 층이 적용됩니다.
- 접착 및 전환 작업: 여러 세그먼트가 결합되어 샤프트를 따라 가변 강성을 생성합니다.
- 검사: 치수, 시각적, 기계적 점검을 통해 튜브가 설계 사양을 충족하는지 확인합니다.
LINSTANT 소개: 강화 폴리이미드 튜빙 제조 파트너
NINGBO LINSTANT 고분자 재료 CO., LTD. 2014년 설립되어 의료용 폴리머 튜빙의 압출가공, 코팅, 후가공 기술에 주력해 왔습니다. 이 회사는 카테터 및 최소 침습 장치 프로그램을 연구하는 고객에게 일관되고 효율적인 혁신을 제공하는 것을 목표로 재료 공급업체와 장치 제조업체 간의 가교 역할을 하고 있습니다. 로서 강화 폴리이미드 튜브 공급업체 , LINSTANT는 압출된 단일 및 다층 튜빙, 단일 및 다중 루멘 튜빙, 단일, 이중 및 3층 풍선 튜빙, 코일 및 편조 강화 외장, PEEK 및 폴리이미드를 포함한 특수 엔지니어링 재료 튜빙을 지원합니다.
LINSTANT는 다양한 스크류 크기와 단일, 이중, 삼중 공압출 기능을 갖춘 15개의 수입 압출 라인, 8개의 PEEK 압출 라인, 2개의 사출 성형 라인, 약 100세트의 제직, 스프링 및 코팅 장비, 40세트의 용접 및 성형 장비를 통해 GMP 기준 관행을 따르는 약 20,000평방미터 규모의 정제 작업장을 운영하고 있습니다.
회사 현황
| 미터법 | 그림 |
|---|---|
| 압출 튜브 출력 | 연간 20,000,000 |
| 땋은 Tube and Sheath Output | 연간 2,000,000 |
| 클린룸 면적 | 30,000 평방미터, 클래스 ISO-7 및 ISO-8 |
| 테스트 및 실험 장비 | 1,500세트 |
| 장치 파트너 | 600 |
LINSTANT는 중국 전문 지식을 통해 전 세계 최소 침습 의료 기기에 힘을 실어주겠다는 비전을 가지고 재료를 사용하여 길을 닦고 즉각적인 영향을 미칠 수 있도록 혁신하는 것을 사명으로 설명합니다. 회사의 핵심 가치는 독립적인 혁신, 우수성을 위한 노력, 책임 우선 순위, 공동 성공에 중점을 두고 있으며, 이를 평가하는 팀의 작업 파트너로 자리매김하고 있습니다. 의료용 강화 폴리이미드 튜브 supplier 카테터 샤프트 개발을 위해.
자주 묻는 질문
Q1. 의료용 강화 폴리이미드 튜빙이란 무엇입니까?
이는 편조 또는 코일형 금속 보강층과 외부 폴리머 재킷이 결합된 얇은 폴리이미드 라이너로 제작된 복합 카테터 튜빙으로, 카테터 샤프트의 강도, 토크 제어 및 유연성을 제공하는 데 사용됩니다.
Q2. 강화 폴리이미드 튜브는 어떤 용도로 사용되나요?
얇은 벽, 토크 전달 및 꼬임 저항이 모두 동시에 필요한 카테터 샤프트, 전달 덮개 및 액세스 장치를 만드는 데 주로 사용됩니다.
Q3. 의료용 튜브에 폴리이미드를 사용하는 이유는 무엇입니까?
폴리이미드는 매우 얇은 벽에 인장 강도, 열 안정성 및 내화학성의 강력한 균형을 제공하므로 엔지니어는 루멘 크기를 유지하면서 카테터 외부 직경을 작게 유지할 수 있습니다.
Q4. 강화 폴리이미드 튜빙의 장점은 무엇입니까?
주요 이점으로는 향상된 토크 전달, 더 높은 파열 압력 허용 오차, 곡선을 따른 더 나은 꼬임 저항, 비강화 튜브에 비해 얇은 벽 프로파일을 유지하는 능력 등이 있습니다.
Q5. 강화 폴리이미드 튜브를 사용하는 의료 기기는 무엇입니까?
안내 카테터, 마이크로카테터, 전달용 덮개, 접근 카테터 및 조종 가능한 카테터 샤프트는 이 튜브 구조에 의존하는 일반적인 장치 범주입니다.
Q6. 카테터에 강화 폴리이미드 튜브를 사용하는 이유는 무엇입니까?
카테터에는 좁은 혈관 경로를 통해 밀고, 회전하고, 구부릴 수 있는 샤프트가 필요하며 강화 층은 얇은 폴리이미드 베이스에 이러한 동작에 필요한 기계적 강도를 제공합니다.
Q7. 강화 폴리이미드 카테터 튜브란 무엇입니까?
이는 특히 카테터 샤프트 구조로서 또는 내부에서 사용하기 위해 편조 또는 코일형 보강층으로 가공된 폴리이미드 튜브를 의미합니다.
Q8. 강화 튜브는 어떻게 카테터 성능을 향상시킵니까?
강화는 튜브를 따라 기계적 응력을 분산시켜 토크 반응을 개선하고 탐색 중 꼬임에 저항하며 조영제 주입과 같은 시술 중 내부 압력에 대한 저항을 증가시킵니다.
Q9. 강화 카테터 샤프트란 무엇입니까?
강화된 카테터 샤프트는 강화된 튜브를 사용하여 제작된 카테터의 본체이며, 종종 길이를 따라 다양한 브레이드 또는 코일 패턴을 결합하여 푸시 가능성과 원위 유연성의 균형을 맞춥니다.
Q10. 카테터 샤프트에 가장 적합한 재료는 무엇입니까?
선택은 시술에 따라 다르기 때문에 모든 카테터 샤프트에 가장 적합한 단일 재료는 없습니다. 그러나 얇은 벽 강도, 토크 제어 및 유연성이 모두 균형을 이루어야 하는 경우 강화 폴리이미드가 널리 선택됩니다.
