빠른 답변: 무엇 의료용 폴리이미드 튜브 용도
의료용 폴리이미드 튜브는 폴리이미드 수지로 압출 또는 주조된 얇은 벽의 고성능 플라스틱 튜브로 주로 카테터, 마이크로카테터, 가이드와이어 및 기타 최소 침습 전달 장치 내부의 라이너, 덮개 또는 구조 층으로 사용됩니다. 폴리이미드는 매우 얇고 정밀한 벽으로 형성될 수 있기 때문에 선택되었습니다. 0.001인치 , 의미 있는 인장 강도, 고온 안정성 및 내용제성을 유지하면서도 일반 나일론이나 표준 PTFE 튜빙의 조합은 일반적으로 동일한 벽 두께에서는 일치할 수 없습니다. 일반적인 용도로는 카테터 라이너, 마이크로카테터 샤프트, 가이드와이어 코팅, 유도관 라이너, 신경혈관 및 심혈관 접근 장치, 약물 전달 구성요소, 내시경 기구 채널 등이 있습니다.
아래 섹션에서는 재료 특성, 내부 구조, 크기, 폴리이미드를 PTFE 및 엿보기와 비교하는 방법, 제조 고려 사항, 의료용 폴리이미드 튜브에 대한 실제 장치 엔지니어링 및 소싱 대화에서 수집한 자주 묻는 질문 세트를 다룹니다.
의료용 폴리이미드 튜빙이 실제로 무엇인지

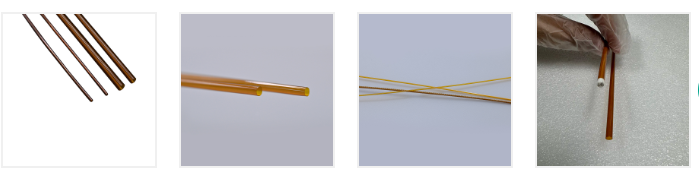

폴리이미드는 반복되는 이미드 결합으로 만들어진 방향족 중합체로, 이는 플라스틱에 특이한 열적, 기계적 안정성을 부여하는 화학 구조입니다. 튜브 형태에서 폴리이미드 수지는 일반적으로 압출 또는 연속 주조 방법을 통해 맨드릴로 가공됩니다. 이는 의료용 폴리이미드 튜빙이 대부분의 다른 엔지니어링 플라스틱의 압출이 안정적으로 유지할 수 있는 것보다 훨씬 얇은 벽 두께를 달성할 수 있는 이유 중 하나입니다. 완성된 튜브는 종종 폴리이미드 필름 재료와 관련된 특징적인 호박색에서 황금빛 갈색 색조를 띠는데, 이는 조립 중에 쉽게 식별할 수 있는 시각적 특성이기도 합니다.
얇은 벽의 의료용 폴리이미드 튜브는 장치의 외부 프로파일을 작게 유지하면서도 실제 기계적 지지에 기여하기 때문에 다층 카테터 샤프트 내부의 베이스 라이너로 자주 선택됩니다. 여기서 벽 두께가 1밀리미터씩 증가하면 작업 내강에 사용할 수 있는 공간이 줄어듭니다. 이것이 마이크로카테터 및 기타 공간이 제한된 신경혈관 도구용 폴리이미드 튜브가 작은 직경의 접근 플랫폼을 연구하는 장치 엔지니어들 사이에서 표준 재료 선택이 된 핵심 이유입니다.
폴리이미드 튜브는 상대적으로 낮은 마찰 표면과 일관된 내부 직경 공차로도 높이 평가됩니다. 이 두 가지 모두 튜브가 더 견고한 외부 샤프트 또는 강화 브레이드가 만들어지는 폴리이미드 카테터 라이너로 사용될 때 중요합니다.
튜브 내부: 일반적인 레이어 구성
의료용 폴리이미드 튜브는 완성된 장치에서 단독으로 사용되는 경우가 거의 없습니다. 다층 카테터 또는 외장 구조 내의 베이스 또는 라이너 층이 더 일반적입니다. 아래의 단면도는 일반적인 배열을 보여 주지만 정확한 레이어 조합은 장치 설계에 따라 다릅니다.
- 외부 코팅 - 취급 및 식별을 위해 기본 튜브 위에 적용되는 선택적인 윤활성 또는 색상 코드 외부 레이어.
- 브레이드 또는 코일 보강 - 뒤틀림 방지 및 토크 전달을 추가하기 위해 레이어 사이에 위치하는 선택적 금속 또는 폴리머 브레이드.
- 폴리이미드 벽(기본 튜브) - 튜브의 기계적 및 열적 성능의 대부분을 전달하는 기본 압출 또는 주조 폴리이미드 층입니다.
- 루멘(내부 보어) - 가이드와이어 경로 또는 약물 전달 채널과 같은 표적 장치 기능에 맞는 크기로 튜브를 통과하는 개방형 채널.
- 전체 튜브 길이 - 장치별 작업 길이로 절단되기 전에 생산된 연속적으로 완성된 튜브입니다.
장치 설계에 중요한 주요 속성
열 안정성
폴리이미드는 의료 기기에 사용되는 대부분의 튜브 플라스틱보다 넓은 온도 범위에서 기계적 특성을 유지합니다. 이는 리플로우 본딩 단계, 멸균 주기 및 다른 구성 요소가 부착되는 동안 튜브가 열에 노출되는 모든 공정에서 중요합니다.
벽 두께에 따른 기계적 강도
의료용 폴리이미드 튜빙의 특징은 극도로 얇은 벽 두께에서도 얼마나 많은 인장 강도를 유지하는지입니다. 이를 통해 엔지니어는 구불구불한 해부학적 구조를 탐색하는 동안 찢어짐이나 박리를 방지하는 작은 외경 장치를 설계할 수 있습니다.
내화학성 및 내용제성
폴리이미드는 장치 제조 중에 사용되는 많은 일반적인 용제 및 세척제에 대해 잘 견디므로 다층 카테터 빌드의 다운스트림 접합, 코팅 또는 리플로우 단계에서 라이너 성능이 저하될 위험을 줄여줍니다.
유전체 및 전기 절연
폴리이미드는 강력한 전기 절연체로서 의료 이외의 유연한 회로 및 와이어 절연 응용 분야에서 광범위하게 사용되는 특성을 이어받으며 튜브 근처에 감지 또는 절제 요소를 통합하는 장치와 관련이 있습니다.
장치 조립을 위한 표면 특성
상대적으로 부드럽고 마찰이 적은 내부 표면과 엄격한 내부 직경 공차로 인해 폴리이미드 튜브는 시술 중에 가이드와이어 또는 기타 기구가 반복적으로 미끄러지는 폴리이미드 카테터 라이너로 실용적입니다.
장치 애플리케이션에 따른 일반적인 크기
아래 표에는 카테터 및 관련 전달 시스템용 의료용 폴리이미드 튜브를 사용하는 일반적인 장치 범주에서 볼 수 있는 일반적인 내경 범위가 요약되어 있습니다. 정확한 크기는 항상 특정 장치 설계 및 대상 해부학에 의해 정의됩니다.
| 장치 카테고리 | 일반적인 내경 | 일반적인 계층 역할 |
|---|---|---|
| 신경혈관 마이크로카테터 | 약 0.4mm | 브레이드 아래의 베이스 라이너 |
| 진단 카테터 | 약 0.9mm | 내부 라이너 |
| 가이드와이어 라이너 | 약 0.3mm | 코팅 또는 코일 커버 |
| 소개자 시스 라이너 | 약 1.2mm | 내부 라이너 under braid |
| 내시경 작업 채널 | 약 2.8mm | 작업 채널 라이너 |
| 약물 전달 카테터 | 약 0.6mm | 납품 루멘 라이너 |
일반적인 벽 두께 옵션 및 공차
얇은 벽 의료용 폴리이미드 튜빙은 일반적으로 다양한 표준 벽 두께에 걸쳐 생산되므로 장치 엔지니어에게 맞춤형 크기 조정이 요청되기 전에 출발점을 제공합니다. 폴리이미드 압출 공차는 전체 벽 두께에 비해 엄격하게 유지될 수 있기 때문에 가장 얇은 표준 옵션이라도 순전히 외관 커버보다는 내력 라이너 응용 분야에 실용적입니다.
의료용 튜브용 폴리이미드와 PTFE 및 엿보기 비교
PTFE 튜빙은 극도로 낮은 마찰과 넓은 화학적 불활성이 우선시되는 곳에 널리 사용되지만 일반적으로 의료용 폴리이미드 튜빙이 달성하는 것과 동일한 얇고 단단한 공차 벽으로 압출될 수 없으며 하중이 가해지면 크리프가 더 발생하기 쉽습니다. 엿보기 튜빙은 강력한 기계적 인성을 제공하고 더 단단한 샤프트 섹션에 선택되는 경우가 많지만 매우 작은 직경에서의 벽 두께 성능은 일반적으로 폴리이미드보다 덜 선호되며 초박형 라이너로 가공하기가 더 어려운 소재입니다.
실제로 많은 다층 카테터 설계에서는 얇은 벽 강도와 치수 정밀도를 위해 폴리이미드를 내부 라이너로 사용하고, 미끄럼 성능이 우선시되는 윤활성 내부 코팅으로 PTFE를 사용하며, 벽 두께보다 벌크 기계적 인성이 더 중요한 더 견고한 근위 샤프트 섹션에 PEEK 또는 이와 유사한 엔지니어링 플라스틱을 사용합니다.
| 재산 | 폴리이미드 | PTFE | PEEK |
|---|---|---|---|
| 얇은 벽 기능 | 매우 높음 | 보통 | 낮은 |
| 표면 윤활성 | 보통 | 매우 높음 | 보통 |
| 대량 기계적 인성 | 얇은 벽에 적합 | 낮은, prone to creep | 높음 |
높은 온도에서 재산 유지
리플로우 접합, 열 수축 단계 및 멸균 공정은 모두 제조 또는 준비 중에 카테터 구성 요소를 높은 온도에 노출시킵니다. 아래 설명 차트는 특정 실험실 테스트가 아닌 폴리머 엔지니어링 리소스에서 일반적으로 참조되는 일반 재료 거동 패턴을 기반으로 가공 또는 사용 온도 상승에 따른 폴리이미드, PTFE 및 PEEK의 상대적 특성 유지 추세를 비교합니다.
의료용 폴리이미드 튜빙이 일반적으로 사용되는 곳
마이크로카테터용 폴리이미드 튜브는 가장 눈에 띄는 응용 분야 중 하나이지만 얇은 벽과 치수 안정성 이점을 고려하면 이 소재는 더 넓은 장치 범주에 걸쳐 나타납니다.
- 작고 구불구불한 뇌혈관을 탐색하는 데 사용되는 마이크로카테터를 포함한 신경혈관 접근 장치.
- 폴리이미드 카테터 라이너가 편조 또는 코일형 외부 샤프트를 지지하는 심혈관 카테터.
- 얇고 치수적으로 안정적인 외부 커버리지가 필요한 가이드와이어 코팅 및 라이너.
- 구조적 심장 및 말초 혈관 시술을 위한 유도관 및 전달 시스템입니다.
- 내시경 기구 채널 및 작업 채널 라이너.
- 전달되는 약물에 대한 화학적 내성이 중요한 약물 및 수액 전달 카테터 루멘.
- 폴리이미드 라이너와 감지 또는 절제 구성 요소를 결합한 전기 생리학 및 진단 카테터 샤프트입니다.
장치 엔지니어를 위한 제조 고려 사항
압출 대 다층 공압출
단층 의료용 폴리이미드 튜빙은 독립형 라이너로 잘 작동하지만 많은 설계에서는 단일 연속 공정으로 구축된 다층 또는 다관 구조가 필요하므로 완성된 장치의 다운스트림 조립 단계 및 조인트 수가 줄어듭니다.
브레이드 및 코일 통합
토크 전달 또는 꼬임 저항이 필요한 경우 외부 재킷을 적용하기 전에 폴리이미드 기본 튜브 위에 브레이드 또는 코일 레이어를 추가합니다. 이 프로세스에서는 고르지 않은 보강 범위를 방지하기 위해 기본 라이너의 치수 일관성을 엄격하게 제어해야 합니다.
색상 코딩 및 식별
단일 장치에 여러 개의 루멘 또는 층이 존재할 수 있기 때문에 제조 과정에서 색상으로 구분된 외부 코팅이나 색소 층을 사용하여 작업자와 조립 기술자가 유사한 크기의 튜브를 구별하는 데 도움을 줍니다.
맞춤형 크기 조정 및 공차 요청
표준 벽 두께 및 직경 옵션은 가장 일반적인 장치 플랫폼에 적용되지만 맞춤형 크기 조정 요청을 수용할 수 있는 의료용 폴리이미드 튜브 공급업체와 협력하는 것은 특이한 루멘 또는 프로파일 요구 사항이 있는 장치에 유용합니다.
폴리이미드 튜빙을 지정할 때 피해야 할 일반적인 실수
- 계획된 브레이드 또는 코일 보강 레이어와 어떻게 상호 작용하는지 확인하지 않고 벽 두께를 지정합니다.
- 가이드와이어 슬립 성능이 최우선인 경우 PTFE와 비교하여 표면 윤활성 차이를 간과합니다.
- 테이퍼 영역 또는 전환 영역을 고려하는 대신 단일 벽 두께가 전체 장치 길이에 대해 작동한다고 가정합니다.
- 엄격한 루멘 적용을 위한 내경 공차 능력을 확인하지 않고 공급업체를 선택합니다.
- 조립 중에 튜브가 인접한 층과 어떻게 결합되는지에 관해 의료용 폴리이미드 튜브 제조업체와의 초기 대화를 건너뜁니다.
Ningbo Linstant 고분자 재료 소개
Ningbo Linstant Polymer Materials Co., Ltd.는 2014년 설립 이후 의료용 폴리머 튜브의 압출 가공, 코팅 및 후가공을 전문으로 해왔습니다. 의료 기기 제조업체에 대한 회사의 초점은 정밀성, 일관된 출력 및 다양한 프로세스 개발 역량에 중점을 두고 있습니다.
Linstant는 약 20,000평방미터에 달하는 통제된 작업장 환경을 운영하고 있으며, 단일, 이중, 3층 공압출 기능을 갖춘 다양한 스크류 크기를 포괄하는 15개의 수입 압출 라인, 8개의 PEEK 압출 라인, 2개의 사출 성형 라인, 약 100개 세트의 제직, 스프링 및 코팅 장비, 40개 세트의 용접 및 성형 장비를 갖추고 있습니다.
제품 범위에는 압출 단일 및 다층 튜빙, 단일 및 다중 루멘 튜빙, 단일, 이중 및 3층 풍선 튜빙, 코일 및 편조 강화 외장, 특수 엔지니어링 소재인 PEEK 및 PI 튜빙, 다양한 표면 처리 솔루션이 포함됩니다. 의료용 폴리이미드 튜빙 제조업체이자 의료용 폴리이미드 튜빙 공급업체인 Linstant는 재료가 기초이고 장인정신이 핵심이라는 철학을 따르며 불소플라스틱, 폴리이미드, 편조 공정 및 표면 처리 작업 전반에 걸쳐 연결된 플랫폼을 구축합니다.
긴밀하게 협력하면서 자체 전문 분야를 관리하는 자회사를 통해 운영되는 이 그룹은 의료 기술 산업 전반의 파트너에게 의료용 폴리이미드 튜브 공급업체로서 제품 혁신과 서비스 품질을 심화하기 위해 노력하고 있습니다.
자주 묻는 질문
Q1. 의료용 폴리이미드 튜빙이란 무엇입니까?
폴리이미드 수지로 압출 또는 주조된 얇은 벽의 플라스틱 튜브로 카테터, 마이크로카테터 및 이와 유사한 최소 침습 장치 내부의 라이너, 피복 또는 구조 층으로 사용됩니다.
Q2. 폴리이미드 튜빙은 어떤 용도로 사용되나요?
이는 일반적으로 내시경 기구의 카테터 라이너, 마이크로카테터 샤프트 부품, 가이드와이어 코팅, 유도관 라이너 및 작업 채널 라이너로 사용됩니다.
Q3. 의료기기에 폴리이미드를 사용하는 이유는 무엇입니까?
이는 달성 가능한 매우 얇은 벽 두께와 의미 있는 인장 강도, 열 안정성 및 내화학성을 결합하며, 이는 동일한 벽 두께에서 다른 튜브 플라스틱과 일치시키기 어려운 조합입니다.
Q4. 폴리이미드 튜빙의 장점은 무엇입니까?
주요 장점으로는 얇은 벽 강도, 엄격한 치수 공차, 고온 안정성, 우수한 내화학성 및 강력한 전기 절연 특성이 있습니다.
Q5. 의료용 폴리이미드 튜빙을 사용하는 응용 분야는 무엇입니까?
신경혈관 및 심혈관 카테터, 마이크로카테터, 가이드와이어 라이너, 유도관, 내시경 채널 및 약물 전달 카테터는 모두 일반적으로 폴리이미드 튜브를 사용합니다.
Q6. 폴리이미드 튜브는 카테터에 적합합니까?
예, 카테터용 폴리이미드 튜브는 특히 작은 직경과 다층 카테터 샤프트 설계에서 내부 라이너 레이어로 일반적으로 선택됩니다.
Q7. 폴리이미드와 PTFE 튜빙의 차이점은 무엇입니까?
폴리이미드 generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. 의료용 튜브에 폴리이미드와 PEEK 중 어느 것이 더 좋나요?
어느 쪽도 보편적으로 더 나은 것은 아닙니다. 폴리이미드는 벽이 얇은 라이너 용도에 적합한 반면, PEEK는 벽의 두께보다 기계적 인성이 더 중요한 견고한 근위 샤프트 섹션에 선택되는 경우가 많습니다.
